Van Chống Cháy Ngược Oxy Acetylene Lắp Ở Đâu? Khi Nào Phải Thay?

Van chống cháy ngược Oxy Acetylene phải được lắp riêng trên đường Oxy và đường Acetylene, đúng loại khí và đúng chiều mũi tên. Tùy thiết kế, thiết bị có thể được đặt tại đầu ra bộ điều áp, đầu vào mỏ hoặc cả hai vị trí. Không dùng chung một van cho hai nhánh khí và không đổi chéo van Oxy với van nhiên liệu.

Không có thời hạn thay chung cho mọi loại van. Thiết bị phải được kiểm tra sau hiện tượng nổ ngược, cháy ngược, quá nhiệt hoặc khi cơ cấu ngắt đã kích hoạt. Cần thay hoặc gửi kiểm tra nếu van bị rò, biến dạng, hỏng ren, giảm lưu lượng, mất thông tin nhận diện hoặc không đạt kiểm tra chức năng.

Van Chống Cháy Ngược Oxy Acetylene Lắp Ở Đâu? Khi Nào Phải Thay?

Van Chống Cháy Ngược Oxy Acetylene Có Tác Dụng Gì?

Van chống cháy ngược Oxy–Acetylene được lắp trên đường khí để hạn chế dòng khí và ngọn lửa truyền ngược từ mỏ hàn – mỏ cắt về dây dẫn, bộ điều áp và nguồn khí. Tùy cấu tạo, một van có thể tích hợp nhiều chức năng bảo vệ khác nhau.

Không phải model nào cũng có đủ bốn chức năng. Van một chiều NV chỉ hạn chế dòng khí đi ngược, còn bộ chống cháy ngược phải có phần tử chặn lửa FA, tùy thiết kế, sản phẩm có thể bổ sung van ngắt nhiệt TV và van ngắt theo áp suất PV. Vì vậy, cần kiểm tra ký hiệu và tài liệu của đúng model thay vì chỉ dựa vào tên gọi bên ngoài.

Van chống cháy ngược giúp hạn chế hậu quả nhưng không loại bỏ nguyên nhân gây sự cố. Béc tắc, áp suất sai, dây hư hỏng hoặc thao tác mở – khóa mỏ không đúng vẫn phải được kiểm tra và xử lý.

Van Chống Cháy Ngược Oxy Acetylene Lắp Ở Đâu?

Van phải được lắp riêng trên đường khí Oxy công nghiệp và khí Acetylene C2H2. Vị trí cụ thể có thể nằm sau bộ điều áp, trước mỏ hoặc tại cả hai điểm tùy thiết kế của van và yêu cầu của hệ thống.

Lắp Tại Đầu Ra Bộ Điều Áp

Với cách bố trí này, van được lắp sau bộ điều áp và trước dây dẫn:

Bình khí → Bộ điều áp → Van chống cháy ngược → Dây dẫn → Mỏ

Vị trí này giúp hạn chế dòng khí và ngọn lửa truyền ngược qua dây đến bộ điều áp hoặc nguồn cấp. Van cần được lắp trên cả đường Oxy và đường Acetylene, đúng loại khí, đúng kiểu đầu nối và đúng chiều dòng khí được đánh dấu trên thân van.

Lắp Tại Đầu Vào Mỏ Hàn Hoặc Mỏ Cắt

Khi lắp tại mỏ, van được đặt giữa dây dẫn và đầu vào của mỏ:

Bình khí → Bộ điều áp → Dây dẫn → Van chống cháy ngược → Mỏ

Ưu điểm của vị trí này là thiết bị nằm gần nơi có thể phát sinh cháy ngược. Tuy nhiên, van gắn tại mỏ có thể làm tăng kích thước, khối lượng của cụm tay cầm và ảnh hưởng đến thao tác. Nếu chọn loại có lưu lượng quá thấp, hệ thống còn có thể bị sụt áp hoặc không cung cấp đủ khí cho béc cắt.

Chỉ sử dụng model được nhà sản xuất thiết kế để gắn tại mỏ. Chẳng hạn, Flashback Arrestor FT của ESAB được thiết kế để kết nối với mỏ hàn hoặc mỏ cắt và có phiên bản riêng cho Oxy và khí nhiên liệu.

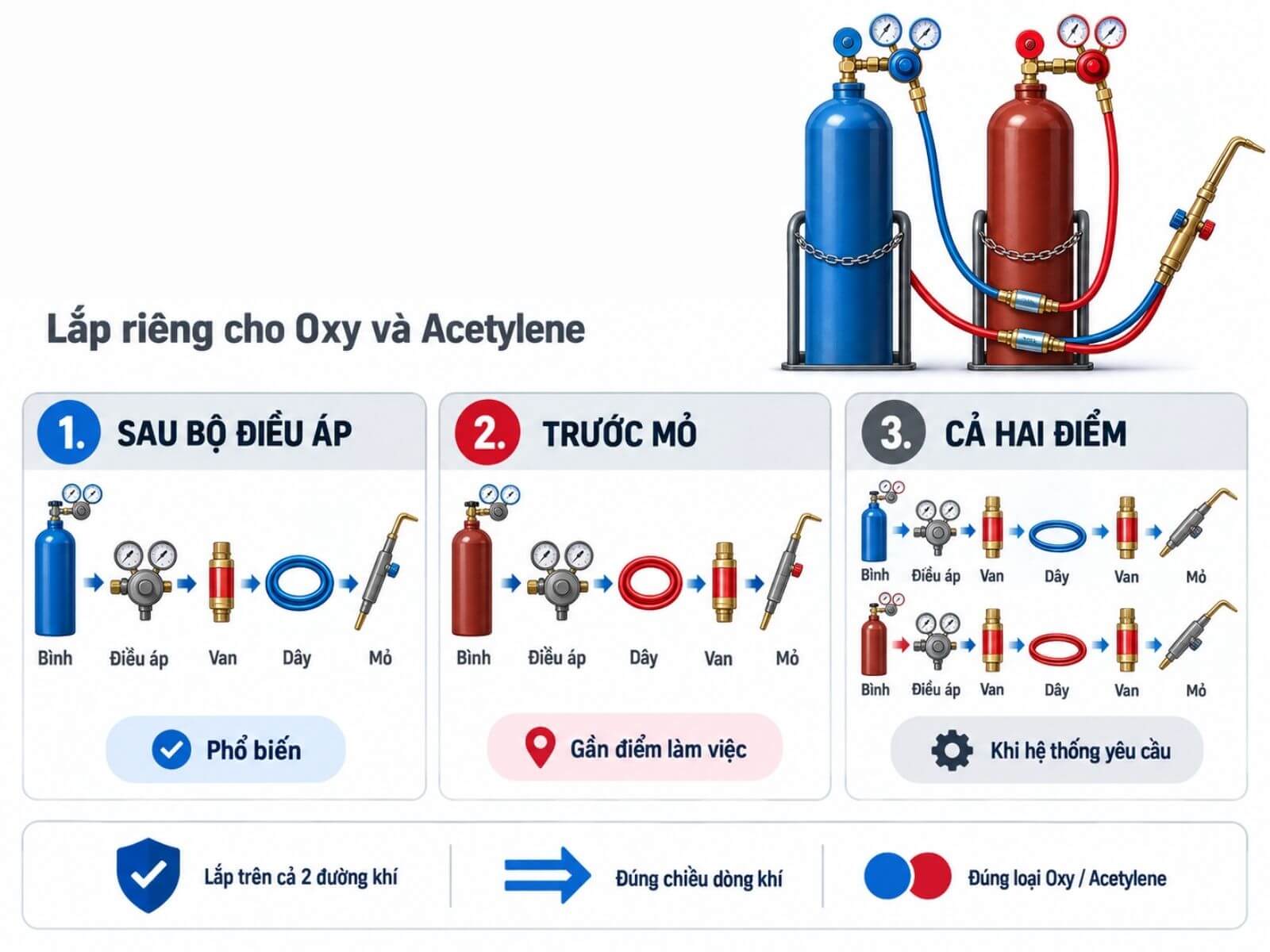

Van Chống Cháy Ngược Lắp Ở Đâu?

Có Cần Lắp Ở Cả Hai Vị Trí Không?

Không phải hệ thống nào cũng cần lắp van tại cả bộ điều áp và mỏ. Việc bổ sung hai cấp bảo vệ thường được cân nhắc khi dùng dây dài hoặc khi hướng dẫn của nhà sản xuất và đánh giá rủi ro yêu cầu. Trước khi quyết định, cần đối chiếu:

• Hướng dẫn của nhà sản xuất van, bộ điều áp và mỏ.
• Chiều dài, đường kính và cách bố trí dây dẫn.
• Loại khí nhiên liệu được sử dụng.
• Áp suất và lưu lượng cần thiết cho từng loại béc.
• Tần suất hàn, gia nhiệt hoặc cắt.
• Đánh giá rủi ro và quy định an toàn tại xưởng.

Lắp thêm nhiều thiết bị bảo vệ có thể làm tăng tổng độ sụt áp. Vì vậy, không nên tự ý lắp nối tiếp nếu chưa kiểm tra khả năng cấp khí của toàn hệ thống.

Cách Phân Biệt Van Cho Nhánh Oxy Và Acetylene

Van chống cháy ngược cho nhánh Oxy và nhánh Acetylene có thể giống nhau về hình dáng nhưng được thiết kế cho loại khí, áp suất và đầu nối khác nhau. Khi lựa chọn, phải kiểm tra thông tin trên thân van hoặc tài liệu của nhà sản xuất, không phân biệt chỉ bằng màu sắc.

Không dựa riêng vào màu sắc hoặc việc đầu nối có vẻ lắp vừa. Nếu không đọc được tên khí, chiều dòng, giới hạn áp suất, lưu lượng hoặc nguồn gốc thiết bị, không nên sử dụng. Riêng van và phụ kiện trên nhánh Oxy phải sạch, khô và không dính dầu mỡ.

Cách Lắp Và Kiểm Tra Trước Khi Sử Dụng

Việc lắp van chống cháy ngược Oxy–Acetylene phải do người đã được hướng dẫn hoặc có chuyên môn thực hiện. Trước khi thao tác, cần loại bỏ nguồn lửa, bảo đảm khu vực thông thoáng và thực hiện đúng hướng dẫn của nhà sản xuất thiết bị.

1. Khóa Nguồn Khí Và Xả Áp

Đóng van bình Oxy và bình Acetylene, sau đó xả riêng từng đường theo quy trình của bộ thiết bị. Chỉ tháo dây hoặc phụ kiện khi đã xác nhận phần hệ thống cần tháo không còn áp suất, không dựa duy nhất vào một kim đồng hồ để kết luận.

Không nới đầu nối hoặc cố siết lại van chống cháy ngược khi đường dây vẫn đang chịu áp.

2. Xác Nhận Đúng Loại Van

Kiểm tra ký hiệu trên thân thiết bị để xác định:

• Van dành cho Oxy hay Acetylene.
• Loại lắp tại bộ điều áp hay tại mỏ.
• Áp suất làm việc cho phép.
• Chức năng bảo vệ được tích hợp.
• Tình trạng tem, mã sản phẩm và thân van.

Không lắp van Oxy sang nhánh Acetylene hoặc ngược lại, kể cả khi đầu nối có vẻ vừa.

3. Kiểm Tra Khả Năng Tương Thích

Đối chiếu áp suất, lưu lượng và kiểu kết nối của van với bộ điều áp, dây dẫn và mỏ đang sử dụng. Van có lưu lượng quá thấp có thể gây sụt áp, làm ngọn lửa thiếu ổn định hoặc không đáp ứng được nhu cầu của béc cắt.

Không sử dụng van bị móp, nứt, cháy sém, ăn mòn, hỏng ren hoặc không còn đọc được thông tin nhận diện.

4. Lắp Đúng Chiều Dòng Khí

Mũi tên trên thân van phải hướng theo chiều khí di chuyển:

Nguồn khí → Bộ điều áp → Dây dẫn → Mỏ

Vị trí cụ thể của van có thể nằm sau bộ điều áp hoặc trước mỏ tùy model. Lắp ngược chiều có thể cản trở dòng khí và khiến cơ cấu bảo vệ không hoạt động đúng thiết kế.

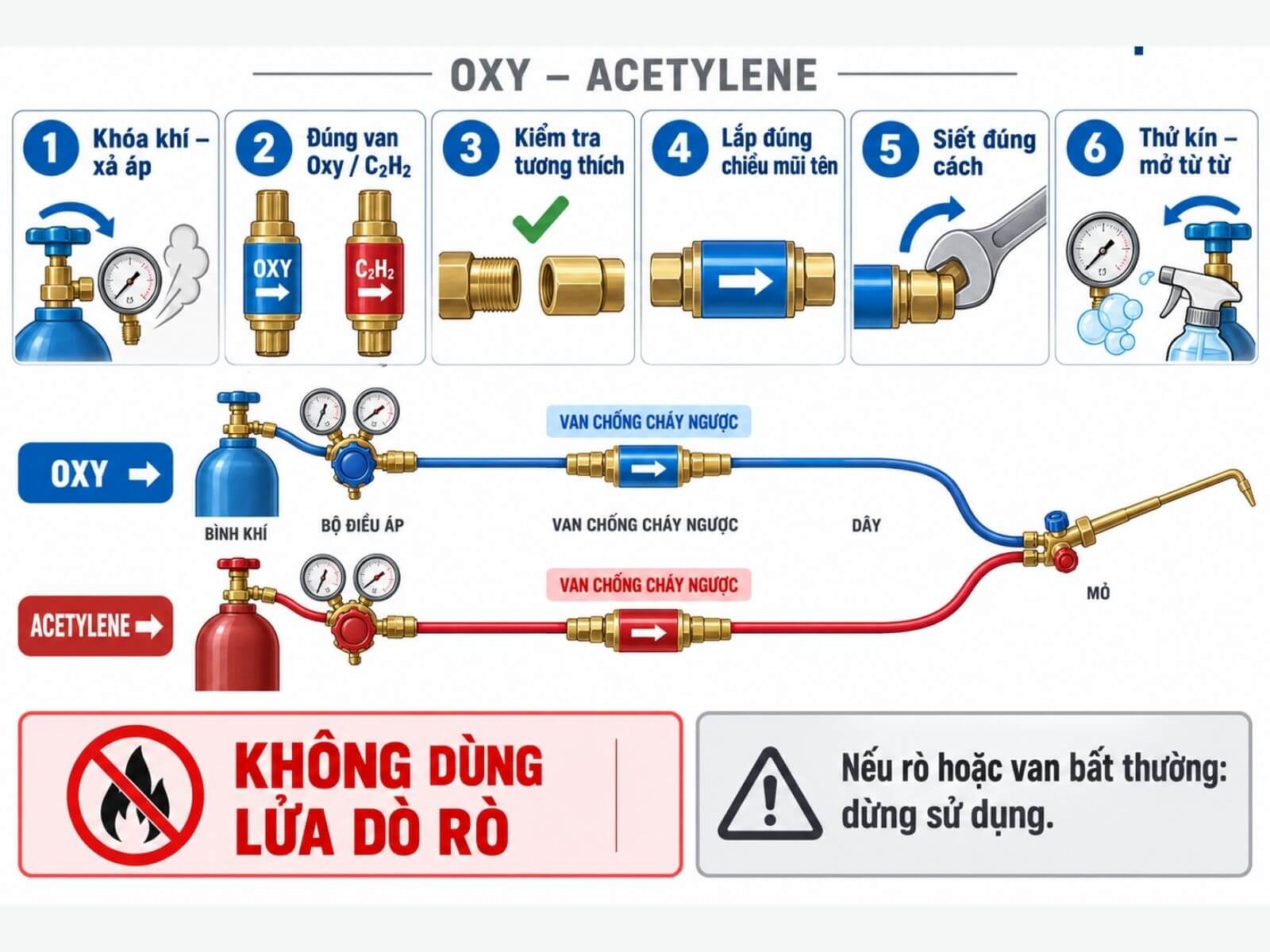

Cách Lắp Và Kiểm Tra Trước Khi Sử Dụng

5. Siết Đúng Phương Pháp

Bề mặt kết nối phải sạch và không có dị vật. Riêng phụ kiện Oxy phải tuyệt đối không nhiễm dầu, mỡ hoặc chất bôi trơn. Xem thêm những nguy cơ và nguyên tắc xử lý khi bộ điều áp Oxy dính dầu mỡ.

Dùng dụng cụ phù hợp và siết theo hướng dẫn của nhà sản xuất. Không cưỡng ép ren, sửa ren, dùng đầu chuyển tự chế hoặc bổ sung băng tan và chất làm kín khi chưa được nhà sản xuất cho phép.

6. Kiểm Tra Độ Kín

Sau khi hoàn tất kết nối, cấp áp từ từ và kiểm tra các vị trí lắp bằng dung dịch phát hiện rò phù hợp. Nếu xuất hiện bọt khí:

• Khóa nguồn cấp.
• Xả hết áp trong đường dây.
• Kiểm tra lại ren, gioăng và bề mặt làm kín.
• Thay chi tiết hư hỏng trước khi thử lại.

Tuyệt đối không dùng bật lửa, diêm hoặc mỏ hàn để tìm điểm rò. HSE yêu cầu sử dụng dung dịch thử rò phù hợp và chỉ để người đã được hướng dẫn vận hành thiết bị.

7. Mở Khí Từ Từ Và Kiểm Tra Vận Hành

Khôi phục nguồn cấp theo đúng quy trình khởi động của bộ thiết bị. Van bình phải được mở từ từ để hạn chế tăng áp đột ngột. Air Products cũng khuyến cáo mở van chậm để hạn chế tăng áp và nhiệt do nén, đồng thời sử dụng đúng đầu nối.

Cho hệ thống hoạt động thử tại lưu lượng sử dụng dự kiến và theo dõi:

• Áp suất có ổn định hay không.
• Lưu lượng khí có đáp ứng yêu cầu của mỏ.
• Các đầu nối có tiếp tục kín.
• Van có phát ra tiếng động, nóng lên hoặc ngắt dòng bất thường.
• Ngọn lửa có ổn định theo quy trình vận hành của mỏ.

Không thử van bằng cách cố tình tạo cháy ngược. Việc kiểm tra chức năng bên trong phải thực hiện bằng thiết bị chuyên dụng, theo quy trình của nhà sản xuất hoặc bởi đơn vị có năng lực. Nếu van hoạt động bất thường, từng chịu cháy ngược hoặc không đạt kiểm tra, phải dừng sử dụng và đưa đi đánh giá trước khi vận hành lại.

Khi Nào Phải Kiểm Tra Hoặc Thay Van?

Van chống cháy ngược không nên chỉ được kiểm tra khi hệ thống đã xảy ra sự cố. Người vận hành cần quan sát tình trạng bên ngoài, độ kín và khả năng cấp khí trước khi sử dụng, đồng thời đưa van ra khỏi hệ thống ngay khi xuất hiện dấu hiệu bất thường.

Sau Khi Xảy Ra Cháy Ngược

Không mồi lại mỏ sau khi xảy ra hoặc nghi ngờ cháy ngược. Cần ngắt khí theo quy trình của thiết bị và để người có chuyên môn kiểm tra mỏ, béc, dây dẫn, bộ điều áp cùng van chống cháy ngược. Theo tài liệu thiết bị hàn cắt của GCE, không nên tự tháo hoặc sửa bộ chống cháy ngược dạng kín, khi nghi ngờ khả năng bảo vệ, thiết bị cần được thay hoặc gửi nhà sản xuất kiểm tra.

Khi Cơ Cấu Ngắt Đã Kích Hoạt

Không phải mọi van đều có cùng cách xử lý. Một số model có cơ cấu ngắt áp suất có thể đặt lại sau khi đã tìm và khắc phục nguyên nhân. Trong khi đó, cơ cấu ngắt nhiệt của một số sản phẩm sẽ khóa dòng khí vĩnh viễn sau khi kích hoạt và yêu cầu thay thiết bị.

Ví dụ, ESAB Protex có nút đặt lại sau khi cơ cấu ngắt hoạt động, trong khi GCE Safe-Guard-3 sử dụng cơ cấu ngắt nhiệt để cắt dòng khí vĩnh viễn khi được kích hoạt.

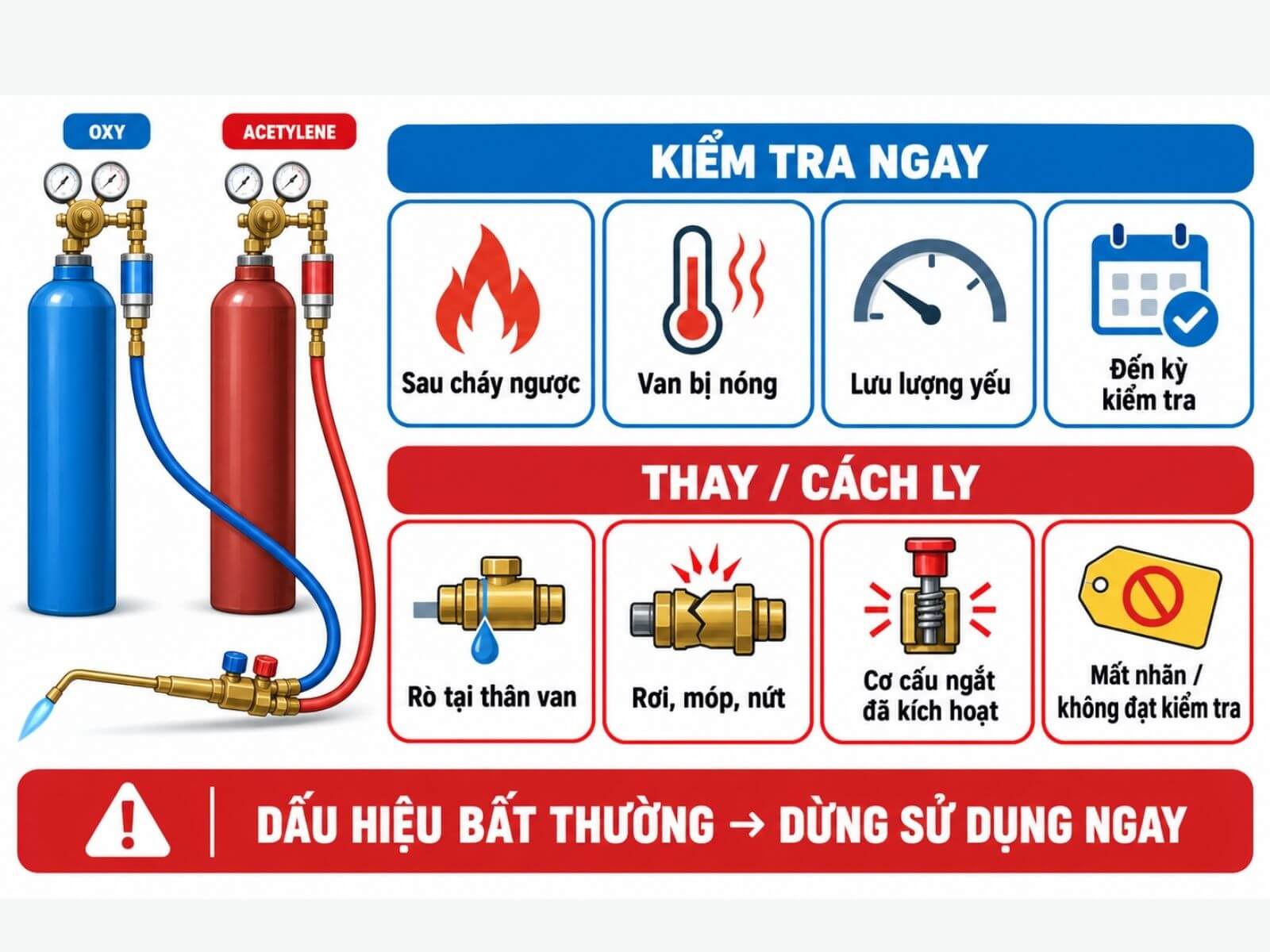

Khi Nào Phải Kiểm Tra Hoặc Thay Van?

Có Phải Thay Van Theo Một Mốc Cố Định Không?

Không có một mốc thay thế duy nhất áp dụng cho mọi van chống cháy ngược Oxy–Acetylene. Thời điểm kiểm tra và thay van phải căn cứ vào hướng dẫn của đúng model, điều kiện làm việc, tần suất sử dụng và lịch sử sự cố của thiết bị.

Một số tài liệu kỹ thuật quy định kiểm tra van định kỳ, nhưng chu kỳ này có thể phụ thuộc vào sản phẩm và quy định tại từng quốc gia. Chẳng hạn, tài liệu của GCE KAYSER đề cập việc kiểm tra thiết bị an toàn hằng năm theo quy định BG R500 của Đức, gồm kiểm tra độ kín, khả năng ngăn dòng khí ngược và lưu lượng. Đây là yêu cầu được nêu trong phạm vi tài liệu đó, không phải thời hạn thay van chung tại Việt Nam.

Doanh nghiệp nên ghi lại ngày lắp, model, loại khí, vị trí sử dụng, kết quả kiểm tra gần nhất và các sự cố đã xảy ra. Hồ sơ này giúp xác định thiết bị nào cần kiểm tra lại, cách ly hoặc thay thế thay vì chỉ dựa vào thời gian sử dụng.

Nguyên tắc an toàn: Không tiếp tục sử dụng chỉ vì van vẫn cho khí đi qua. Phải cách ly thiết bị nếu van bị rò, hư hỏng, nung nóng, không đạt kiểm tra chức năng hoặc đã chịu sự cố mà nhà sản xuất yêu cầu kiểm tra hay thay mới.

Dấu Hiệu Hệ Thống Có Thể Đã Xảy Ra Cháy Ngược

Cần phân biệt ba hiện tượng. Nổ ngược (backfire) thường tạo một tiếng “bụp”, khi ngọn lửa lùi vào đầu mỏ rồi tắt hoặc cháy trở lại. Cháy ngược duy trì (sustained backfire) xảy ra khi ngọn lửa tiếp tục cháy bên trong mỏ, thường kèm tiếng rít hoặc tiếng huýt. Flashback là tình trạng ngọn lửa truyền ngược xa hơn vào đường khí và có thể đi vào dây dẫn.

Chỉ dựa vào một tiếng “bụp” chưa đủ để kết luận ngọn lửa đã truyền vào dây. Tuy nhiên, người vận hành vẫn phải dừng mỏ, xác định nguyên nhân và kiểm tra thiết bị trước khi sử dụng lại.

Cách phân biệt backfire, sustained backfire và flashback trong phần này được đối chiếu theo tài liệu thiết bị hàn cắt của GCE.

Cần Làm Gì Khi Xuất Hiện Dấu Hiệu Bất Thường?

Khi nghe tiếng nổ, tiếng rít hoặc phát hiện mỏ, dây dẫn hay van nóng bất thường, người vận hành cần:

• Dừng công việc và thực hiện quy trình ngắt khí khẩn cấp đã được hướng dẫn cho hệ thống đang sử dụng.
• Không mồi lại mỏ, tiếp tục điều chỉnh áp suất hoặc nới đầu nối để thử thiết bị.
• Cách ly khu vực và chờ thiết bị nguội, không tự tháo van khi hệ thống còn áp suất.
• Để người có chuyên môn kiểm tra mỏ, béc, dây dẫn, đầu nối, bộ điều áp và van chống cháy ngược. Bộ phận bị rò, biến dạng, quá nhiệt hoặc không đạt kiểm tra chức năng phải được cách ly và xử lý theo hướng dẫn của nhà sản xuất.

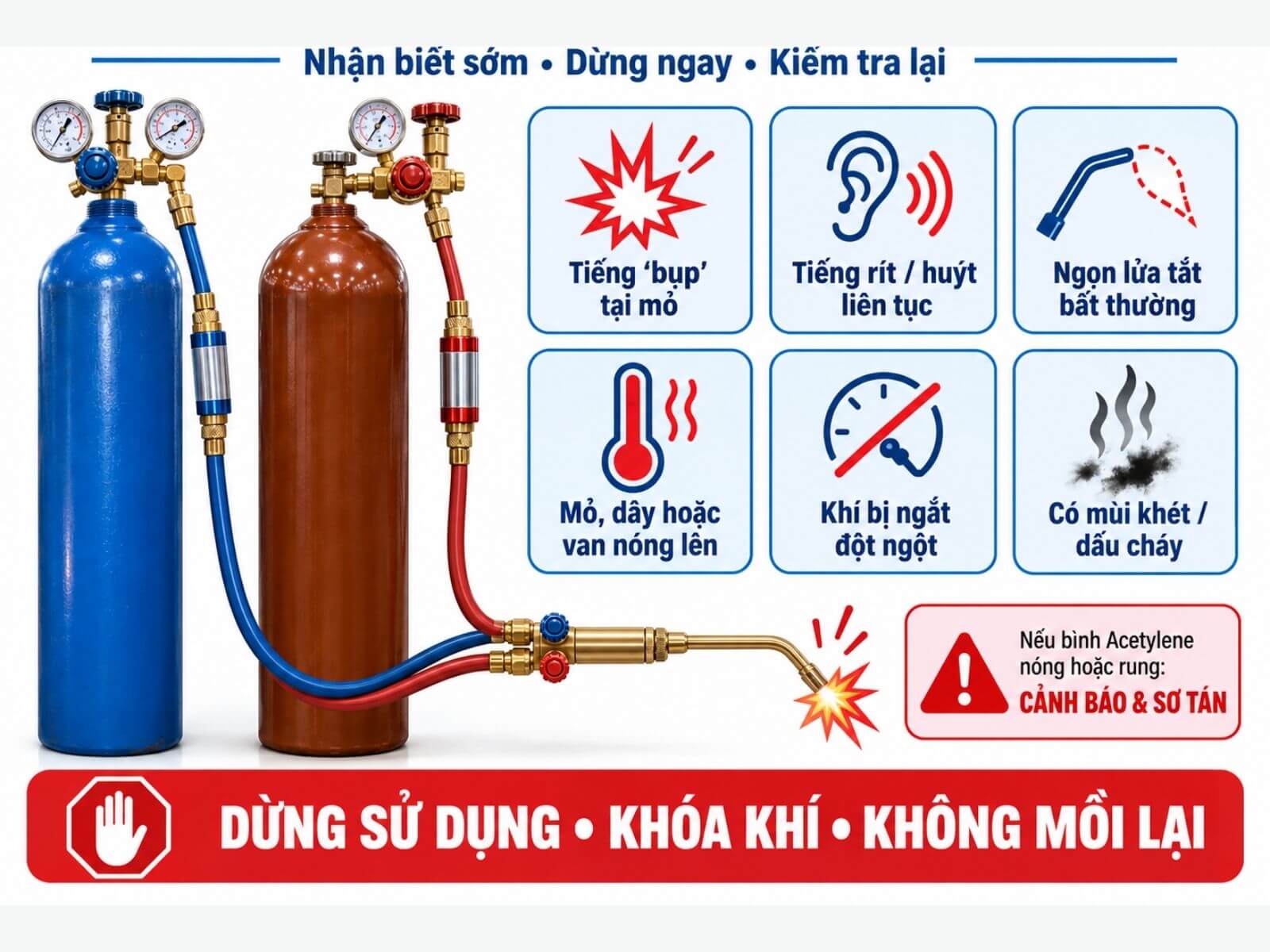

Dấu Hiệu Hệ Thống Có Thể Đã Xảy Ra Cháy Ngược

Đối với bình Acetylene, nếu bình bị ngọn lửa tác động, bắt đầu nóng lên hoặc rung bất thường, phải cảnh báo và sơ tán theo phương án khẩn cấp, đồng thời liên hệ lực lượng PCCC và nhà cung cấp khí. Không tự tiếp cận, di chuyển bình hoặc xả áp. HSE cảnh báo quá trình phân hủy Acetylene có thể tiếp diễn và làm bình phát nổ sau khi sự cố ban đầu đã xảy ra.

Chỉ sử dụng lại hệ thống khi nguyên nhân đã được xác định, xử lý và các bộ phận an toàn đã được người có chuyên môn kiểm tra.

Những Lỗi Lắp Đặt Thường Gặp

Van chống cháy ngược chỉ phát huy đúng chức năng khi được chọn và lắp phù hợp với từng nhánh khí. Một thiết bị có hình dạng hoặc đầu nối vừa với hệ thống chưa có nghĩa là có thể sử dụng an toàn.

Với mỏ cắt có nhu cầu khí lớn, cần đối chiếu khả năng lưu lượng của van thay vì chỉ chọn theo kích thước ren. Nếu thiết bị thuộc loại được nhà sản xuất niêm kín, không tháo thân van để vệ sinh hoặc tự sửa chữa.

Kiểm tra nhanh trước khi cấp khí: đúng loại khí, đúng vị trí, đúng chiều mũi tên, đúng kết nối, đủ lưu lượng và không có dầu mỡ trên nhánh Oxy.

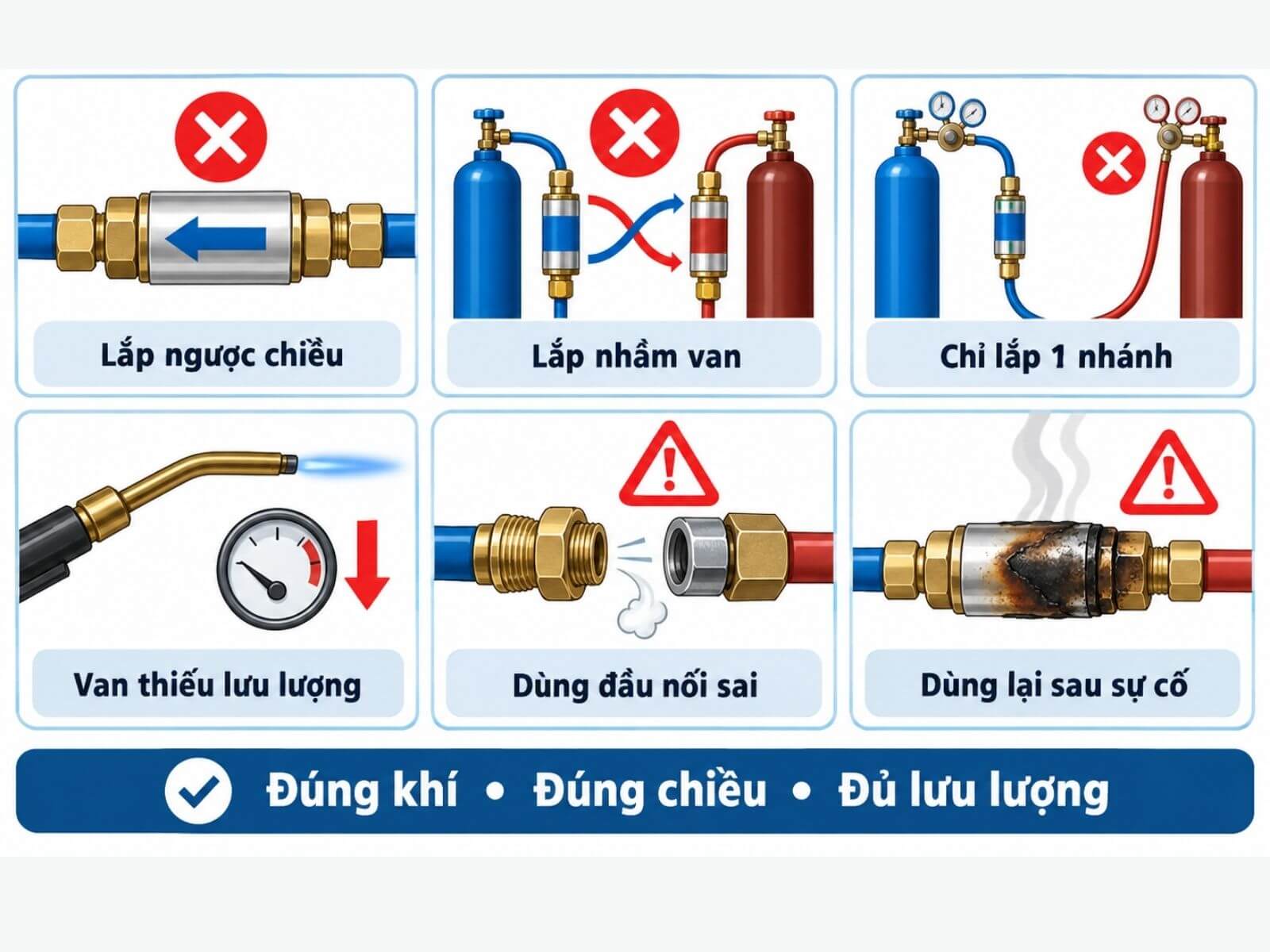

Những Lỗi Lắp Đặt Thường Gặp

Câu Hỏi Thường Gặp

Van Chống Cháy Ngược Và Van Một Chiều Có Giống Nhau Không?

Không. Van một chiều chủ yếu ngăn dòng khí đi ngược, còn van chống cháy ngược có phần tử dập lửa. Một số model có thể tích hợp cả hai chức năng cùng cơ cấu ngắt nhiệt hoặc ngắt áp suất.

Nên Lắp Van Ở Đồng Hồ Hay Ở Mỏ Cắt?

Van có thể được lắp tại đầu ra bộ điều áp, đầu vào mỏ hoặc cả hai vị trí. Cần lựa chọn theo đúng thiết kế của van, chiều dài dây, nhu cầu lưu lượng và hướng dẫn của nhà sản xuất.

Có Cần Lắp Van Cho Cả Hai Dây Khí Không?

Có. Đường Oxy và đường Acetylene cần thiết bị riêng, đúng loại khí và đúng chiều dòng. Chỉ lắp trên một nhánh sẽ không bảo vệ đầy đủ nhánh còn lại.

Van Chống Cháy Ngược Có Dùng Chung Cho Oxy Và Acetylene Không?

Không. Không đổi chéo van Oxy và van Acetylene hoặc sử dụng đầu chuyển tự chế chỉ vì ren có vẻ lắp vừa. Thiết bị trên nhánh Oxy còn phải sạch, khô và không dính dầu mỡ.

Sau Một Lần Nổ Bụp Có Phải Thay Van Ngay Không?

Không phải lúc nào cũng phải thay ngay, nhưng phải dừng vận hành và xác định nguyên nhân trước khi mồi lại. Cần thay hoặc gửi kiểm tra nếu van bị nóng, rò, biến dạng, cản dòng, kích hoạt cơ cấu ngắt hoặc không đạt kiểm tra chức năng.

Kết Luận

Van chống cháy ngược Oxy Acetylene cần được chọn riêng cho từng nhánh khí, lắp đúng chiều và đáp ứng đủ lưu lượng của mỏ. Phải dừng sử dụng khi van bị rò, quá nhiệt, biến dạng, kích hoạt cơ cấu ngắt hoặc không đạt kiểm tra chức năng.
