Đầu Bình Đủ Áp Nhưng Khí Ra Cuối Đường Ống Vẫn Yếu: Kiểm Tra Gì Trước?

Khí ra cuối đường ống bị yếu dù đồng hồ phía nguồn vẫn báo áp suất là dấu hiệu hệ thống không đáp ứng được nhu cầu khi thiết bị hoạt động. Khi kiểm tra, cần phân biệt áp suất phía bình với áp suất đầu ra sau bộ điều áp, vì bình còn áp không có nghĩa bộ điều áp và đường ống đang cấp đủ khí. Hiện tượng thường biểu hiện qua lưu lượng thiếu, áp suất cuối tuyến giảm hoặc thiết bị vận hành chập chờn.

Muốn xác định nguyên nhân, cần đo khi thiết bị đang sử dụng khí và kiểm tra lần lượt bộ điều áp, van, phụ kiện, đường ống cùng điểm cuối. Vị trí áp suất bắt đầu giảm sẽ giúp khoanh vùng đoạn gây hạn chế dòng.

Phạm vi áp dụng: Nội dung dưới đây trình bày nguyên tắc kiểm tra bên ngoài đối với hệ thống cấp khí từ bình hoặc dàn chai qua bộ điều áp và đường ống phân phối. Với Oxy, Acetylene, khí cháy, khí độc hoặc hệ thống khí hóa lỏng, người vận hành phải tuân theo quy trình riêng của cơ sở và chỉ thực hiện công việc đúng phạm vi được đào tạo.

Đầu Bình Đủ Áp Nhưng Khí Ra Cuối Đường Ống Vẫn Yếu: Kiểm Tra Gì Trước?

Khí Ra Cuối Đường Ống Bị Yếu Được Nhận Biết Thế Nào?

Khí yếu không nên được đánh giá chỉ bằng số chỉ trên đồng hồ khi hệ thống đang đứng yên. Dấu hiệu rõ hơn thường xuất hiện lúc thiết bị bắt đầu tiêu thụ khí:

• Áp suất hoặc lưu lượng tại điểm sử dụng giảm mạnh khi mở van hoặc khởi động thiết bị.
• Một thiết bị hoạt động bình thường nhưng khí yếu đi khi nhiều thiết bị cùng sử dụng đường ống.
• Điểm gần nguồn vẫn đủ khí, trong khi thiết bị ở cuối tuyến không đạt áp suất hoặc lưu lượng yêu cầu.
• Máy hàn, máy cắt hoặc thiết bị dùng khí hoạt động chập chờn, thiếu ổn định hay phải dừng vì nguồn cấp không đáp ứng.

Cần phân biệt áp suất tĩnh và áp suất khi có dòng khí. Áp suất tĩnh là số đo khi không có thiết bị tiêu thụ khí. Lúc này, đồng hồ vẫn có thể hiển thị mức bình thường dù đường ống có điểm gây cản trở dòng chảy. Áp suất khi có dòng khí là số đo trong lúc thiết bị đang hoạt động, giá trị này phản ánh rõ hơn khả năng cấp khí thực tế của toàn hệ thống.

Nếu áp suất tĩnh đạt yêu cầu nhưng giảm mạnh ngay khi có tải, cần kiểm tra tiếp bộ điều áp, van, đường ống và điểm sử dụng thay vì chỉ kết luận bình thiếu áp.

Vì Sao Đầu Bình Đủ Áp Nhưng Cuối Đường Ống Vẫn Yếu?

Áp suất tại đầu bình chỉ cho biết trạng thái của nguồn ở vị trí đo. Khi khí đi qua bộ điều áp, van, khớp nối và đường ống, áp suất có thể giảm do lực cản hoặc do lưu lượng tiêu thụ vượt khả năng cấp của hệ thống.

Nhiều trường hợp không có một lỗi riêng lẻ. Đường ống nhỏ, nhiều co nối và nhu cầu sử dụng tăng cùng lúc có thể cộng dồn tổn thất, khiến khí ra cuối đường ống bị yếu khi thiết bị hoạt động.

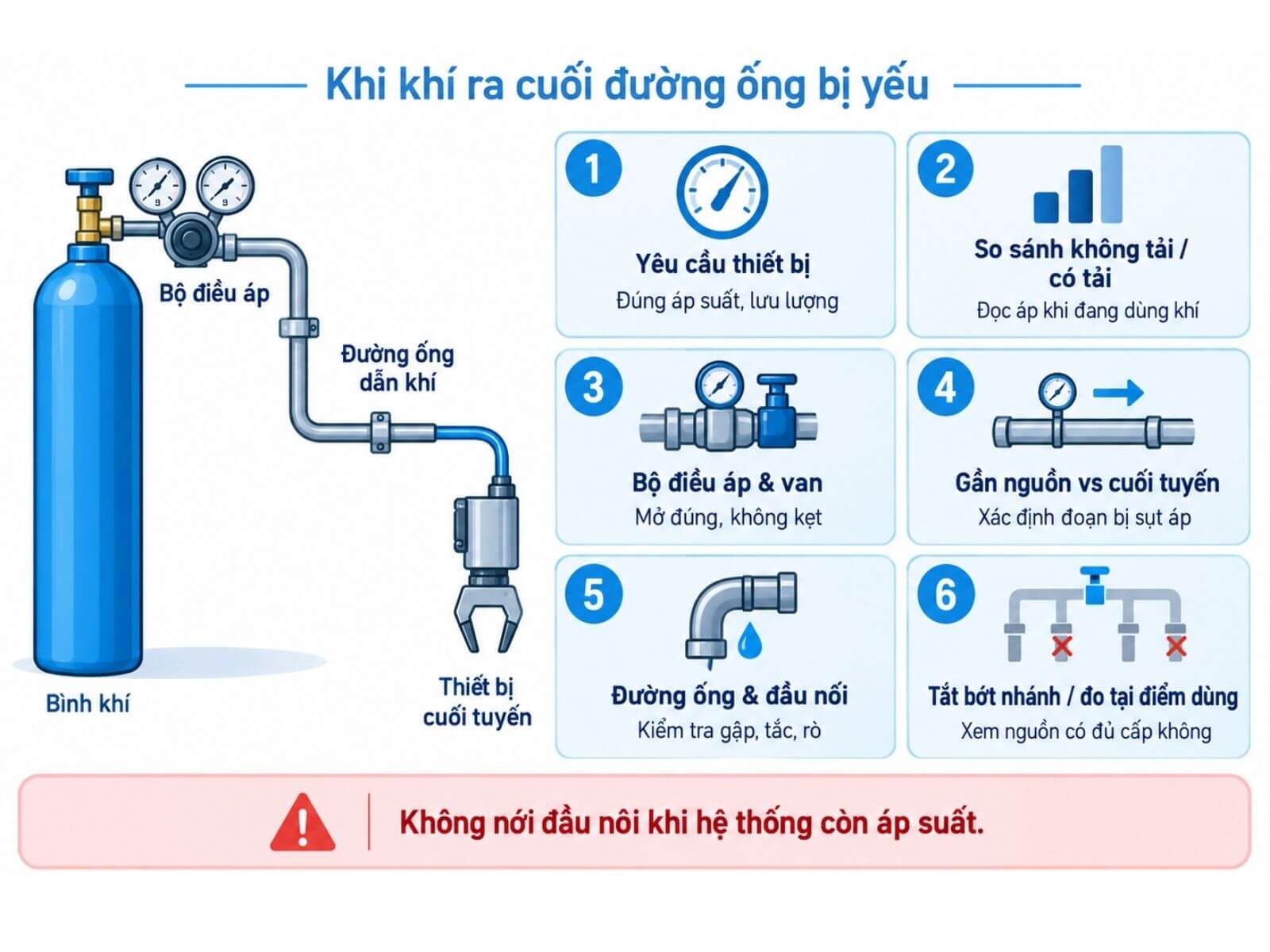

Khí Ra Cuối Đường Ống Bị Yếu: Cần Kiểm Tra Gì Trước?

Nên kiểm tra theo thứ tự từ yêu cầu của thiết bị, nguồn cấp, đường ống đến điểm sử dụng. Cách này giúp xác định vị trí bắt đầu xảy ra sụt áp mà không vội kết luận bình thiếu khí.

• Xác nhận loại khí và yêu cầu của thiết bị: Đối chiếu tài liệu của máy hàn, máy cắt hoặc thiết bị cuối tuyến để biết áp suất đầu vào và lưu lượng cần thiết. Không dùng một mức cài đặt chung cho mọi thiết bị.
• So sánh áp suất khi không tải và khi có tải: Ghi lại áp suất phía bình và áp suất đầu ra của bộ điều áp khi chưa sử dụng khí, sau đó đọc lại trong lúc thiết bị hoạt động ở điều kiện thông thường. Nếu áp suất đầu ra bình thường khi không tải nhưng tụt mạnh lúc khí bắt đầu chảy, cần kiểm tra khả năng cấp của nguồn, bộ điều áp và đường ống. Hiện tượng áp suất đầu ra giảm khi lưu lượng phía sau tăng được giải thích thêm qua đường cong lưu lượng của bộ điều áp.

Khí Ra Cuối Đường Ống Bị Yếu: Cần Kiểm Tra Gì Trước?

• Kiểm tra bộ điều áp và van khóa: Xác nhận bộ điều áp được cài trong phạm vi cho phép, van cần sử dụng đã mở đúng trạng thái và đồng hồ không có dấu hiệu kẹt hoặc dao động bất thường. Không tự tháo hoặc điều chỉnh cơ cấu bên trong khi hệ thống còn áp suất.
• So sánh điểm gần nguồn với điểm cuối tuyến: Đo trong cùng điều kiện tải. Nếu điểm gần nguồn vẫn đạt yêu cầu nhưng cuối tuyến yếu, phạm vi kiểm tra nên tập trung vào đoạn ống, phụ kiện và thiết bị nằm giữa hai vị trí.
• Quan sát đường ống và các đầu nối: Kiểm tra đường kính trong, chiều dài tuyến, số lượng co nối, chỗ gập, móp, tắc, đóng tuyết và dấu hiệu rò rỉ. Dây mềm quá dài hoặc tiết diện nhỏ cũng có thể làm tăng tổn thất áp suất. Nếu hiện tượng xảy ra trên hệ thống hàn TIG, có thể xem thêm cách kiểm tra khi lưu lượng khí Argon bị dao động.
• Tắt lần lượt các nhánh sử dụng khác: Thực hiện theo quy trình vận hành của xưởng rồi theo dõi điểm cuối tuyến. Nếu khí mạnh trở lại khi giảm số thiết bị hoạt động, tổng nhu cầu có thể đang vượt khả năng cấp của nguồn hoặc đường ống.
• Đo tại điểm sử dụng: Chỉ đo bằng điểm kiểm tra và thiết bị đã được lắp đặt hoặc kết nối theo đúng quy trình. Đồng hồ áp suất và thiết bị đo lưu lượng phải phù hợp với loại khí, dải đo và áp suất làm việc. Không nới đầu nối hoặc tự lắp thiết bị đo khi hệ thống còn áp suất.

Chẩn Đoán Nhanh Theo Hiện Tượng

Khi khí ra cuối đường ống bị yếu, có thể đối chiếu biểu hiện thực tế với bảng dưới đây để xác định đoạn hệ thống nên kiểm tra trước.

Một dấu hiệu có thể liên quan đến nhiều nguyên nhân nên chưa đủ để kết luận bộ phận nào đã hỏng.

Với trường hợp áp suất giảm khi hệ thống không hoạt động, nên so sánh số đo ở điều kiện nhiệt độ tương đương. Nếu áp suất vẫn tiếp tục giảm sau khi nhiệt độ đã ổn định, cần ưu tiên kiểm tra rò rỉ và độ kín của các van, đầu nối.

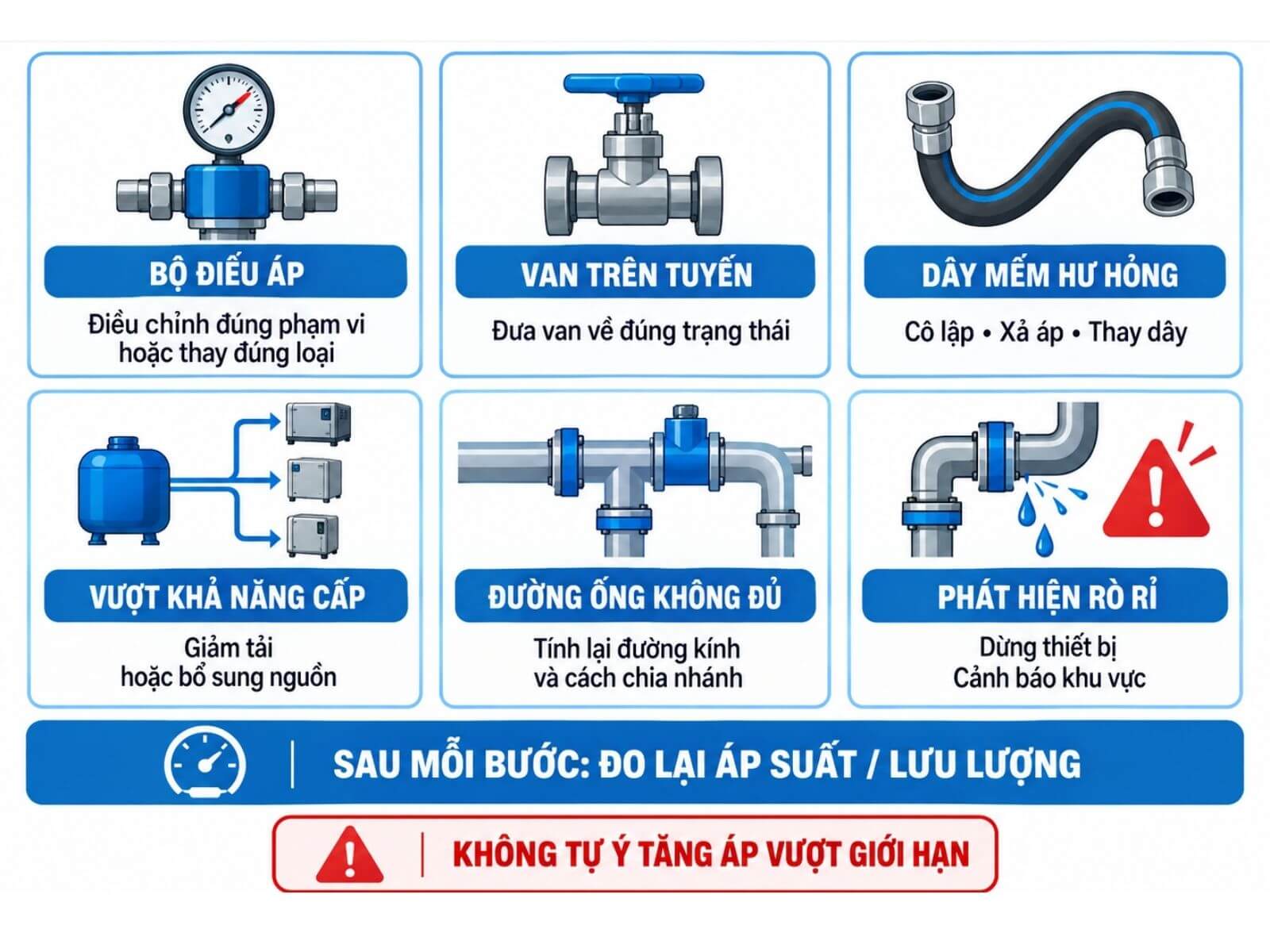

Xử Lý Thế Nào Sau Khi Xác Định Nguyên Nhân?

• Bộ điều áp không đáp ứng: Điều chỉnh trong phạm vi cho phép hoặc thay bằng bộ điều áp đúng loại khí, dải áp suất và khả năng cấp lưu lượng. Nếu thiết bị có dấu hiệu kẹt, dao động hoặc không giữ được áp khi có tải, cần ngừng sử dụng và gửi kiểm tra.
• Van trên tuyến sai trạng thái: Đưa từng van về đúng vị trí theo quy trình vận hành. Không dùng lực quá mức hoặc tự sửa van đang kẹt khi hệ thống còn áp suất.
• Dây mềm bị gập, tắc hoặc hư hỏng: Cô lập và xả áp theo quy trình trước khi thay. Dây mới phải phù hợp với loại khí, áp suất làm việc, lưu lượng và kiểu đầu nối của hệ thống.
• Tổng nhu cầu vượt khả năng cấp: Giảm số thiết bị hoạt động đồng thời để kiểm chứng. Nếu áp suất cuối tuyến ổn định trở lại, cần xem xét phân bổ thời gian vận hành, bổ sung nguồn hoặc nâng khả năng cấp của hệ thống.
• Đường ống không đáp ứng: Tính lại đường kính, chiều dài, số lượng co nối và cách chia nhánh theo lưu lượng lớn nhất dự kiến. Việc thay đổi thiết kế nên do người có chuyên môn thực hiện, không chỉ tăng kích thước một đoạn ống riêng lẻ.
• Phát hiện rò rỉ: Dừng thiết bị, cảnh báo khu vực và thực hiện phương án ứng phó theo loại khí đang sử dụng. Chỉ người đã được hướng dẫn mới được thao tác van hoặc cô lập nguồn khi có thể tiếp cận an toàn. Theo hướng dẫn của Compressed Gas Association, không siết đầu nối bị rò, sửa van hoặc tháo thiết bị khi phần hệ thống liên quan còn áp suất.

Xử Lý Thế Nào Sau Khi Xác Định Nguyên Nhân?

Sau mỗi biện pháp, cần đo lại áp suất hoặc lưu lượng tại điểm cuối trong cùng điều kiện tải để xác nhận sự cố đã được xử lý.

Lưu ý an toàn: Không tự ý tăng áp vượt giới hạn của bộ điều áp, đường ống, dây mềm, phụ kiện hoặc thiết bị sử dụng. Áp suất cao hơn không khắc phục được đoạn ống bị tắc hay hệ thống thiếu khả năng cấp lưu lượng, đồng thời có thể tạo thêm nguy cơ hư hỏng và mất an toàn.

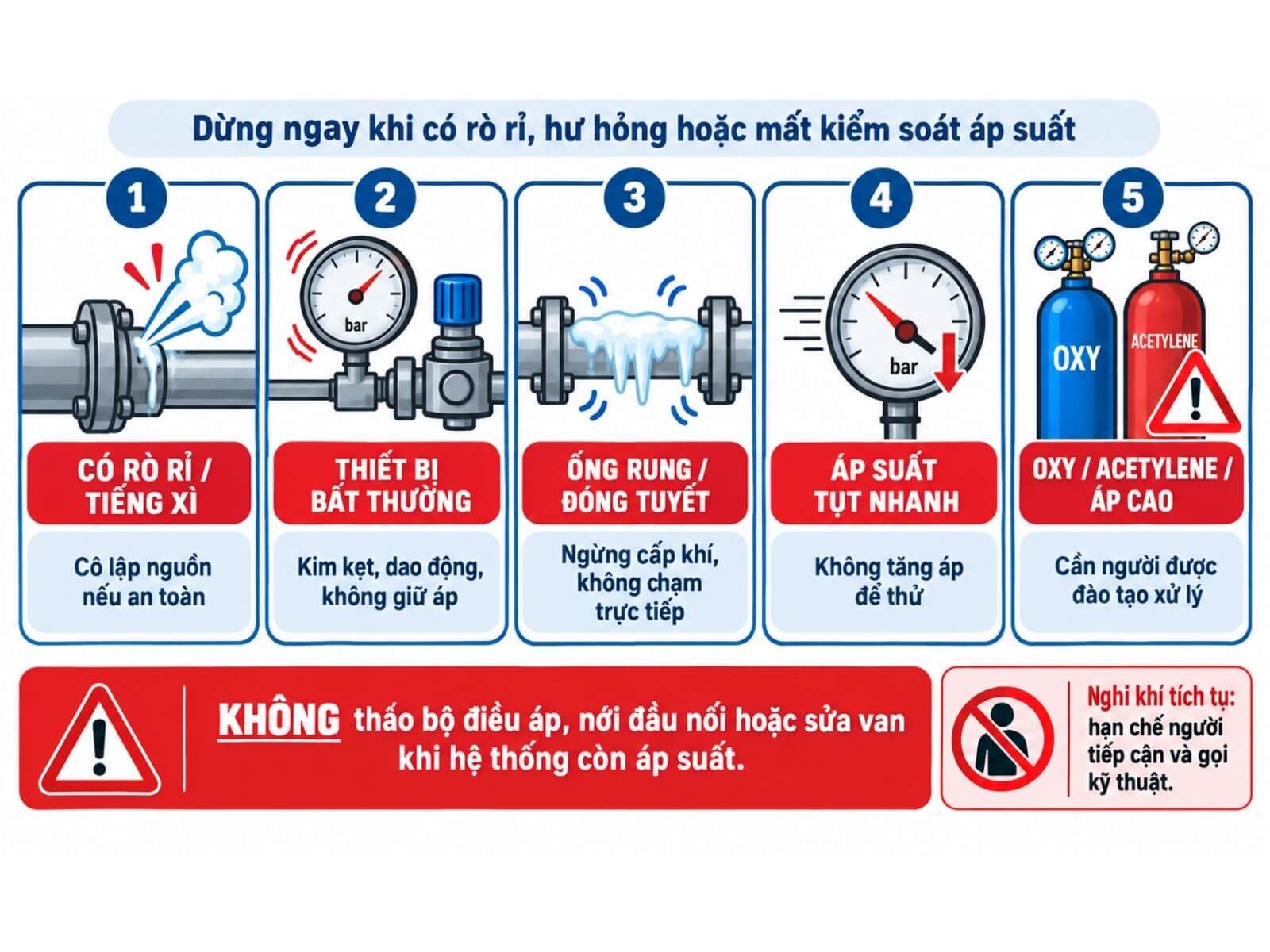

Khi Nào Phải Dừng Hệ Thống Và Gọi Kỹ Thuật?

Dừng hệ thống nếu chưa xác định được nguyên nhân hoặc xuất hiện rò rỉ, hư hỏng và dấu hiệu mất kiểm soát áp suất.

• Có tiếng xì hoặc phát hiện vị trí rò rỉ: Không tiếp tục vận hành để kiểm tra bằng tải. Thực hiện quy trình cô lập nguồn và kiểm soát khu vực của doanh nghiệp nếu có thể làm an toàn.
• Đồng hồ, van hoặc bộ điều áp hoạt động bất thường: Kim dao động mạnh, kẹt, không về đúng vị trí, van khó thao tác hoặc bộ điều áp không giữ được áp suất đều là dấu hiệu cần kiểm tra chuyên môn.
• Đường ống rung, biến dạng hoặc đóng tuyết bất thường: Ngừng cấp khí nếu tuyến ống rung mạnh, bị phồng, móp hoặc xuất hiện băng tuyết tại vị trí không thường xảy ra. Không chạm trực tiếp vào phần đang đóng băng. Nếu hệ thống sử dụng CO2, cần phân biệt hiện tượng bình CO2 bị đóng tuyết do khí hóa hơi nhanh với tình trạng đóng băng bất thường tại bộ điều áp hoặc đường ống.
• Áp suất tụt nhanh chưa rõ nguyên nhân: Nếu đã giảm tải và kiểm tra bên ngoài nhưng áp suất vẫn giảm nhanh, không tiếp tục tăng áp để thử. Việc cô lập từng phần và đo kiểm phải do người đã được đào tạo thực hiện theo quy trình kỹ thuật của cơ sở.
• Liên quan đến Oxy, Acetylene hoặc hệ thống áp suất cao: Nếu người kiểm tra không được đào tạo cho loại khí và thiết bị đang sử dụng, phải dừng chẩn đoán và liên hệ người phụ trách hoặc đơn vị có năng lực.

Khi Nào Phải Dừng Hệ Thống Và Gọi Kỹ Thuật?

Không tháo bộ điều áp, nới đầu nối, sửa van hoặc thay dây khi hệ thống còn áp suất. Khi nghi có khí tích tụ, cần hạn chế người tiếp cận và thực hiện đúng phương án ứng phó khẩn cấp của cơ sở.

Câu Hỏi Thường Gặp

Đường Ống Càng Dài Có Chắc Chắn Làm Khí Yếu Không?

Không phải mọi đường ống dài đều khiến khí ở cuối tuyến bị yếu. Tuy nhiên, với cùng đường kính và lưu lượng, chiều dài tăng thường làm tổn thất áp suất tăng theo.

Mức ảnh hưởng còn phụ thuộc vào đường kính trong, lưu lượng tiêu thụ, số lượng co nối, van, khớp nối và cách bố trí tuyến. Một đường ống dài nhưng được tính đúng kích thước vẫn có thể đáp ứng thiết bị, trong khi một đoạn ngắn có tiết diện quá nhỏ hoặc bị tắc vẫn gây sụt áp lớn.

Đồng Hồ Báo Đủ Áp Có Nghĩa Lưu Lượng Cũng Đủ Không?

Không. Khả năng cấp khí phải được đánh giá trong lúc thiết bị đang tiêu thụ lưu lượng, không chỉ bằng số chỉ khi hệ thống đứng yên.

Nên Tăng Áp Suất Hay Tăng Đường Kính Đường Ống?

Phải xác định nguyên nhân trước khi lựa chọn. Chỉ điều chỉnh áp suất nếu mức cài đặt đang thấp hơn yêu cầu của thiết bị và vẫn nằm trong giới hạn cho phép. Nếu khí yếu do đường ống nhỏ, tuyến dài, phụ kiện cản dòng hoặc tổng lưu lượng quá lớn, cần tính lại hệ thống thay vì tăng áp để bù.

Vì Sao Chỉ Yếu Khi Nhiều Thiết Bị Hoạt Động Cùng Lúc?

Khi nhiều thiết bị cùng hoạt động, tổng lưu lượng yêu cầu tăng. Nếu khí ổn định trở lại sau khi giảm số nhánh sử dụng, cần đánh giá lại khả năng cấp của nguồn, bộ điều áp và đường ống chính.

Kết Luận

Khi khí ra cuối đường ống bị yếu dù đầu bình vẫn đủ áp, không nên vội kết luận bình sắp hết khí. Muốn khoanh vùng nguyên nhân, hãy kiểm tra lần lượt:

Nguồn khí → bộ điều áp → áp suất khi có tải → van và phụ kiện → từng đoạn đường ống → điểm sử dụng.
