Vì Sao Các Bình Trong Cùng Một Giàn Chai Khí Hết Không Đồng Đều?

Bình trong giàn chai khí hết không đều có thể do mức nạp ban đầu, nhiệt độ, lực cản trên từng nhánh hoặc tình trạng của thiết bị. Vì vậy, một bình hết trước chưa đủ để kết luận nguồn khí bị thiếu hoặc hệ thống đang rò rỉ.

Hiện tượng này chưa đủ để kết luận bình bị thiếu khí hay hệ thống đang rò. Muốn xác định đúng nguyên nhân, cần phân biệt cấu hình giàn, ghi nhận áp suất tại các điểm đo có sẵn và kiểm tra từng nhánh theo thứ tự.

Phạm vi bài viết: Nội dung dưới đây chủ yếu áp dụng cho giàn bình khí nén cấp đồng thời và hệ thống chuyển đổi theo hai nhánh chính – dự phòng. Với CO2 hóa lỏng hoặc giàn có cấu hình riêng, không được chỉ dựa vào áp suất để xác định lượng khí còn lại, cần đối chiếu hướng dẫn của đúng loại khí và thiết bị.

Vì Sao Các Bình Trong Cùng Một Giàn Chai Khí Hết Không Đồng Đều?

Các Bình Trong Giàn Hết Không Đều Có Bình Thường Không?

Cần phân biệt các bình đang cấp khí trong cùng một nhánh với hai nhánh chính – dự phòng của giàn chuyển đổi tự động. Mức khí chênh lệch có thể là dấu hiệu bất thường trong trường hợp thứ nhất nhưng lại đúng với nguyên lý hoạt động của trường hợp thứ hai.

Các Bình Cùng Một Nhánh Đang Cấp Khí

Nếu giàn được thiết kế để các bình trong cùng một nhánh cấp khí đồng thời, các bình có cùng dung tích, mức nạp và điều kiện nhiệt độ thì áp suất còn lại thường tương đối gần nhau. Tuy nhiên, mức độ cân bằng còn phụ thuộc vào van một chiều, dây mềm, cấu hình ống góp và cơ chế điều tiết của hệ thống. Chênh lệch nhỏ vẫn có thể xuất hiện do nhiệt độ, dung sai áp suất nạp và lực cản trên từng nhánh.

Nếu một bình gần hết trong khi các bình khác vẫn còn áp suất cao, hãy kiểm tra trạng thái van, dây mềm, đầu nối và van một chiều của nhánh đó. Không nên chỉ nhìn đồng hồ chung của giàn vì số đo này không thể hiện chính xác tình trạng của từng bình.

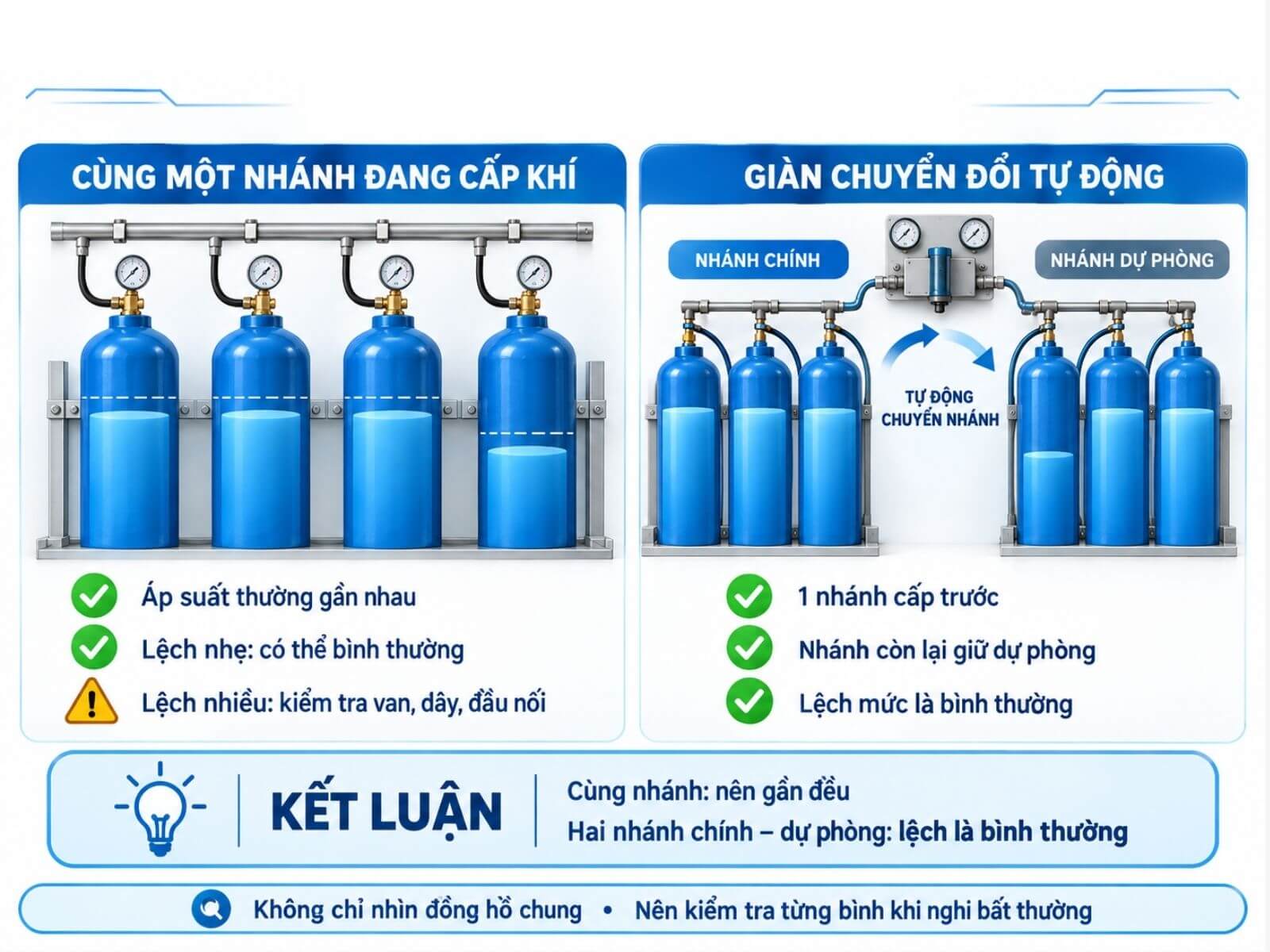

Các Bình Trong Giàn Hết Không Đều Có Bình Thường Không?

Hai Nhánh Của Giàn Chuyển Đổi Tự Động

Hai nhánh hết vào những thời điểm khác nhau thường là hiện tượng bình thường. Hệ thống sẽ ưu tiên lấy khí từ nhánh chính, khi áp suất nhánh này giảm đến ngưỡng chuyển đổi, thiết bị mới chuyển sang nhánh dự phòng để duy trì nguồn cấp.

Vì vậy, việc một nhánh đã cạn trong khi nhánh còn lại vẫn đầy không phải là mất cân bằng nếu bộ chuyển đổi đang hoạt động đúng. Theo hệ thống 522 Series AutoSwitch của CONCOA, thiết bị có thể tự động chuyển quyền ưu tiên từ nguồn chính sang nguồn dự phòng mà vẫn duy trì nguồn cấp trên đường sử dụng.

Nguyên lý và ngưỡng chuyển đổi có thể khác nhau giữa các model; cần đối chiếu tài liệu của đúng thiết bị đang sử dụng.

7 Nguyên Nhân Khiến Các Bình Trong Giàn Tiêu Hao Không Đều

Mức khí giữa các bình có thể chênh lệch do điều kiện ban đầu, lực cản trên từng nhánh hoặc lỗi của thiết bị. Muốn xác định đúng nguyên nhân, cần so sánh các bình có cùng dung tích, cùng loại khí, cùng nhánh hoạt động và trong điều kiện nhiệt độ tương đương.

Áp Suất Nạp Ban Đầu Giữa Các Bình Khác Nhau

Khi các bình có mức nạp ban đầu khác nhau, thời điểm van một chiều mở và mức đóng góp của từng bình vào ống góp có thể không giống nhau. Kết quả phụ thuộc vào cấu hình giàn, đặc tính van một chiều và chênh lệch áp suất trên từng nhánh.

Vì vậy, các bình được lắp vào giàn ở những thời điểm khác nhau hoặc không có mức nạp tương đương có thể xuất hiện độ lệch khi sử dụng. Không nên kết luận nguyên nhân chỉ từ một lần đọc áp suất.

Van Bình Mở Chưa Hết Hoặc Mở Không Đồng Đều

Van mở chưa đúng trạng thái có thể làm tăng lực cản và hạn chế lưu lượng của nhánh đó, đặc biệt khi hệ thống cần lưu lượng lớn. Khi ấy, các bình có đường khí thông thoáng sẽ cấp nhiều hơn và hết trước.

Không dùng độ mở van để tự cân bằng lưu lượng nếu hệ thống không được thiết kế cho cách vận hành này. Trạng thái van phải được đối chiếu với hướng dẫn của đúng loại bình và giàn khí.

Dây Mềm Cao Áp Bị Gập, Tắc Hoặc Có Chiều Dài Khác Nhau

Dây bị gập, biến dạng, tắc bởi tạp chất hoặc có tiết diện nhỏ hơn sẽ tạo sụt áp lớn hơn. Chênh lệch chiều dài cũng có thể ảnh hưởng khi lưu lượng cao, nhưng không nên mặc định cứ dây dài hơn là nguyên nhân, cần xem đồng thời đường kính trong, số lượng đầu nối và tình trạng thực tế.

Khi lựa chọn dây mềm cao áp, cần xét đến chiều dài, đường kính trong, bán kính uốn và điều kiện sử dụng theo EIGA Doc 42 – Flexible Connections in High Pressure Gas Systems. Tài liệu cũng đề cập các nguy cơ hư hỏng do gập, va đập hoặc bảo trì không phù hợp.

Van Một Chiều Của Một Nhánh Bị Kẹt

Van một chiều bị kẹt đóng hoặc chỉ mở một phần có thể cản khí từ bình đi vào ống góp. Bình đó còn nhiều khí trong khi các bình khác phải cấp phần lưu lượng lớn hơn và hết trước.

Ngược lại, van không đóng kín có thể cho phép khí chảy ngược khi áp suất giữa các nhánh chênh lệch. Đây là bộ phận cần được kiểm tra đúng quy trình, không tháo van để thử khi giàn còn áp suất.

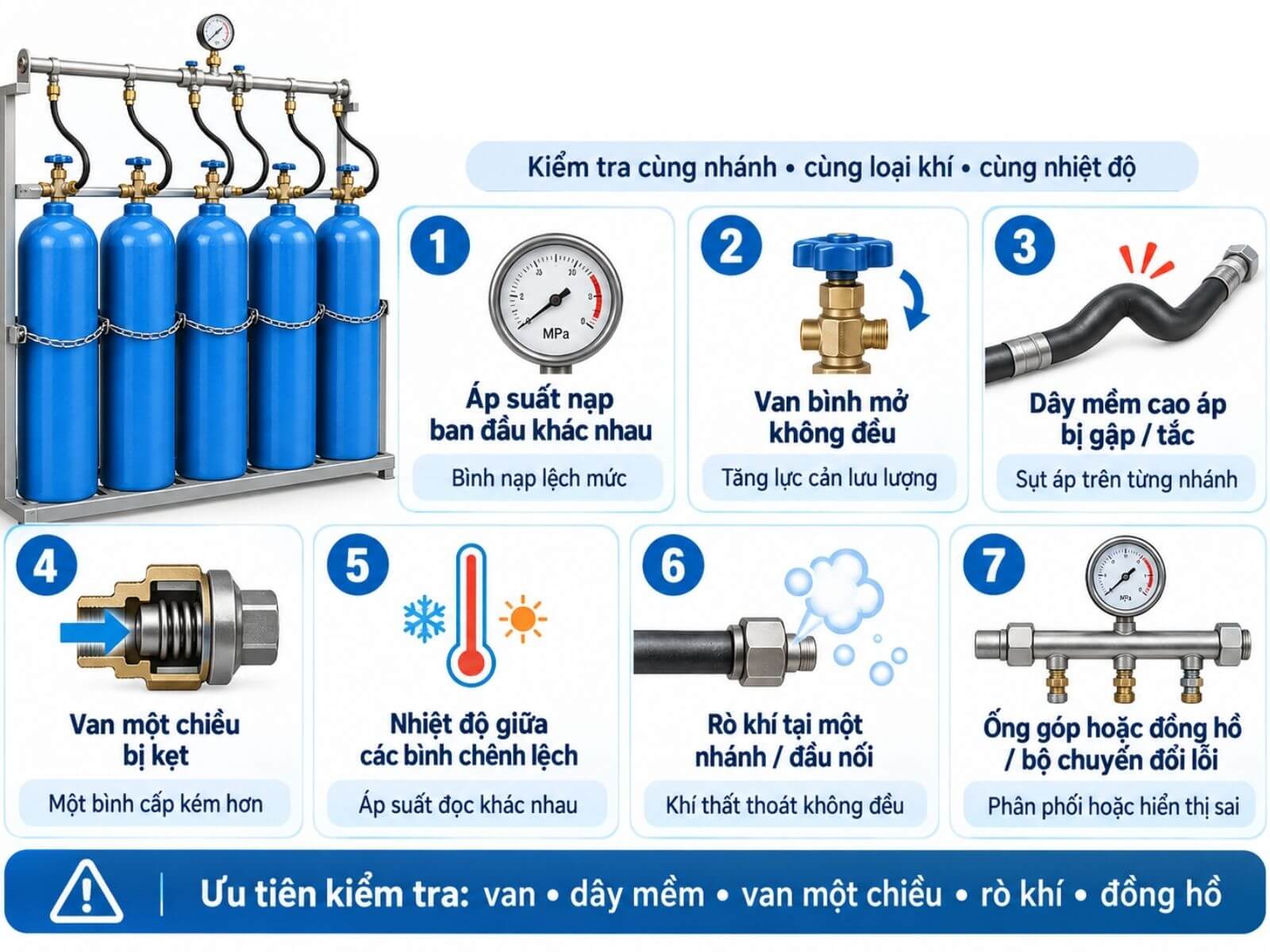

7 Nguyên Nhân Khiến Các Bình Trong Giàn Tiêu Hao Không Đều

Nhiệt Độ Giữa Các Bình Có Sự Chênh Lệch

Với khí nén, cùng một lượng khí trong cùng thể tích sẽ có áp suất cao hơn khi nhiệt độ tăng và thấp hơn khi nhiệt độ giảm. Vì vậy, bình nằm gần nguồn nhiệt hoặc chịu nắng có thể cho số đo khác bình đặt ở vị trí mát hơn.

Vì vậy, chỉ nên so sánh áp suất sau khi các bình khí nén đã ổn định ở điều kiện nhiệt độ tương đương.

Một Nhánh Hoặc Đầu Nối Bị Rò Khí

Vị trí rò quyết định bình nào bị ảnh hưởng. Nếu rò nằm giữa van bình và van một chiều, khí có thể thất thoát chủ yếu từ bình thuộc nhánh đó. Nếu rò nằm trên đường góp chung, nhiều bình đang kết nối có thể cùng bị hao hụt.

Dấu hiệu cần chú ý gồm tiếng xì, sụt áp khi ngừng sử dụng hoặc dung dịch phát hiện rò tạo bọt tại đầu nối. Việc kiểm tra phải dùng phương pháp tương thích với loại khí và vật liệu của hệ thống.

Ống Góp Và Vị Trí Kết Nối Phân Phối Khí Không Cân Bằng

Ống góp quá nhỏ, bố trí nhánh không đồng nhất hoặc có quá nhiều co nối có thể tạo mức sụt áp khác nhau từ từng bình đến điểm lấy khí. Hiện tượng này thường rõ hơn khi hệ thống vận hành ở lưu lượng cao.

Với giàn được thiết kế phù hợp, ảnh hưởng từ vị trí kết nối thường không lớn. Nếu độ lệch tăng theo tải, cần kiểm tra lại kích thước ống góp, cấu hình đường ống và khả năng đáp ứng lưu lượng của toàn hệ thống.

Đồng Hồ Áp Suất Hoặc Bộ Chuyển Đổi Hoạt Động Sai

Kim kẹt, sai điểm 0 hoặc đồng hồ mất hiệu chuẩn có thể tạo cảm giác các bình hết không đều dù lượng khí thực tế không chênh lệch nhiều. Theo Guide to Regulators của MATHESON, hai đồng hồ của bộ điều áp phải trở về 0 sau khi khí bên trong đã được giải phóng, nếu không, đồng hồ có thể cần được kiểm tra hoặc thay thế.

Với giàn tự động, lỗi cảm biến, bộ điều áp ưu tiên hoặc ngưỡng chuyển đổi cũng có thể khiến hệ thống lấy khí sai nhánh. CONCOA cho biết bộ chuyển đổi sử dụng tín hiệu áp suất đầu vào để giám sát nguồn và chuyển quyền ưu tiên giữa nguồn chính với nguồn dự phòng.

Thứ Tự Kiểm Tra Tại Xưởng

Khi phát hiện các bình trong giàn chai khí hết không đều, nên kiểm tra từ cấu hình vận hành đến từng nhánh cấp khí. Không vội tháo dây, đổi van hoặc tăng áp khi chưa xác định vị trí gây chênh lệch.

• Xác định cấu hình giàn: Kiểm tra đây là giàn cấp đồng thời hay hệ thống chuyển đổi chính – dự phòng.
• Ghi lại số đo: Ghi áp suất tại các điểm đo có sẵn khi nhiệt độ các bình tương đương.
• Kiểm tra trạng thái van: Đối chiếu vị trí van với hướng dẫn của đúng hệ thống, không dùng độ mở van để tự chia lưu lượng.
• Quan sát từng nhánh: Kiểm tra bên ngoài dây mềm, đầu nối và van một chiều để phát hiện gập, xoắn, biến dạng hoặc hư hỏng.
• Kiểm tra rò rỉ: Dùng dung dịch hoặc thiết bị tương thích với loại khí, không dò bằng lửa và không nới đầu nối khi còn áp.
• Theo dõi khi có tải: So sánh áp suất nhánh lúc không tải và khi thiết bị đang tiêu thụ khí.
• Dừng nếu chưa xác định được lỗi: Cô lập hệ thống theo quy trình và chuyển cho người có chuyên môn.

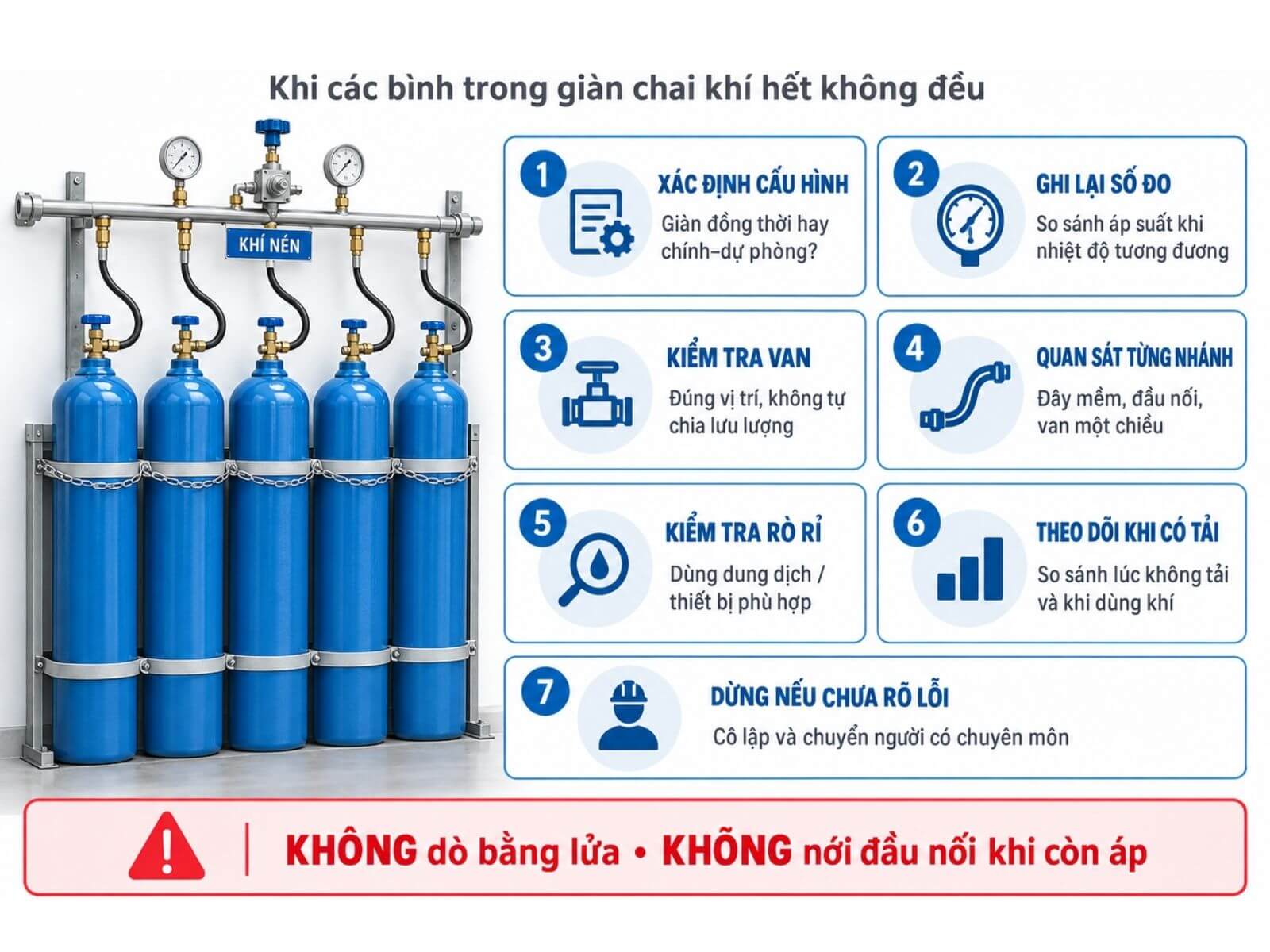

Thứ Tự Kiểm Tra Tại Xưởng

Chẩn Đoán Nhanh Theo Hiện Tượng

Bảng dưới đây giúp khoanh vùng bộ phận cần kiểm tra trước. Một hiện tượng có thể xuất phát từ nhiều nguyên nhân, vì vậy không nên thay van hoặc tháo dây chỉ dựa trên dấu hiệu ban đầu.

Bảng trên chỉ giúp xác định điểm cần kiểm tra trước, kết luận cuối cùng phải dựa trên cấu hình giàn, số đo khi có tải và kết quả kiểm tra rò rỉ.

Khi Nào Phải Dừng Sử Dụng Giàn Chai?

Phải dừng cấp khí để kiểm tra khi giàn xuất hiện dấu hiệu cho thấy hệ thống không còn kín, dòng khí bị cản hoặc áp suất không được kiểm soát ổn định. Các trường hợp cần dừng gồm:

• Có tiếng xì, phát hiện rò rỉ hoặc áp suất giảm dù không tiêu thụ khí.
• Dây mềm cao áp bị phồng, nứt, gập nghiêm trọng, mài mòn hoặc hư đầu nối.
• Van một chiều bị kẹt, không ngăn được dòng ngược hoặc cản khí bất thường.
• Bộ điều áp không giữ được áp suất cài đặt, áp suất đầu ra tự tăng hoặc dao động.
• Các bình trong cùng nhánh chênh lệch áp suất lớn nhưng chưa xác định được nguyên nhân.
• Bộ chuyển đổi lấy khí sai nhánh, không chuyển sang nguồn dự phòng hoặc chuyển đổi liên tục.
• Áp suất và lưu lượng cấp không đáp ứng yêu cầu của thiết bị sử dụng.
• Bình, van hoặc ống góp bị va đập, biến dạng hay nóng bất thường.

Sau khi dừng, phải cô lập và xả áp theo quy trình của đúng hệ thống. Không tháo hoặc siết dây mềm, van một chiều, đầu nối hay bộ điều áp khi còn áp suất. Nếu khí đang rò hoặc có nguy cơ tích tụ, cần hạn chế người tiếp cận và thực hiện quy trình khẩn cấp của nhà máy.

Cách Hạn Chế Tình Trạng Các Bình Hết Không Đều

Muốn các bình trong cùng một nhánh tiêu hao tương đối đồng đều, xưởng cần kiểm soát từ khâu lựa chọn bình đến cách vận hành và bảo dưỡng giàn khí.

• Ghép bình phù hợp: Sử dụng các bình cùng loại khí, dung tích và mức nạp danh định trong một nhánh.
• Vận hành van đúng hướng dẫn: Không dùng độ mở van để tự chia lưu lượng.
• Đồng bộ đường cấp: Dây mềm, van và đầu nối trong cùng nhánh phải phù hợp với thiết kế.
• Kiểm tra định kỳ: Theo dõi tình trạng dây mềm, van một chiều, đầu nối và các dấu hiệu rò.
• Lưu hồ sơ vận hành: Ghi số đo, nhiệt độ, tải sử dụng và nhánh xảy ra chênh lệch.
• Bảo dưỡng bộ chuyển đổi: Kiểm tra ngưỡng chuyển nhánh, cảnh báo và khả năng ổn định áp suất theo đúng model.

Câu Hỏi Thường Gặp

Có Nên Thay Riêng Bình Hết Trước Không?

Không nên tự ý thay riêng ngay khi chưa xác định vì sao bình đó hết trước. Nếu nguyên nhân nằm ở van, dây mềm, van một chiều hoặc rò rỉ, lắp bình mới vào sẽ không xử lý được sự cố và tình trạng lệch áp có thể tiếp tục.

Với giàn chuyển đổi tự động, thông thường nên thay các bình thuộc nhánh đã cạn theo quy trình của hệ thống trong khi nhánh còn lại đang cấp khí. Chỉ thay riêng một bình khi thiết kế có van cô lập, van một chiều và tài liệu của nhà sản xuất cho phép. CONCOA yêu cầu đóng van bình cùng các van liên quan trước khi tháo bình và không sửa rò khi hệ thống còn áp suất.

Một Bình Còn Áp Có Nghĩa Vẫn Còn Nhiều Khí Không?

Không hẳn. Với khí nén như Argon, Oxy hoặc Nitơ, áp suất tại nhiệt độ tương đương có thể giúp ước lượng lượng khí còn lại, nhưng một bình vẫn còn áp có thể chỉ còn lượng khí nhỏ và không đủ duy trì lưu lượng cho thiết bị.

Với khí hóa lỏng như CO2, đồng hồ áp suất không cho biết trực tiếp bình còn nhiều hay ít khi bên trong vẫn còn pha lỏng. Loại bình này cần được kiểm tra theo khối lượng hoặc phương pháp phù hợp với thiết kế. EIGA cũng nêu rằng bình CO2 được nạp theo khối lượng thay vì chỉ dựa vào áp suất.

Vì Sao Bình Gần Bộ Điều Áp Thường Tụt Nhanh Hơn?

Vị trí gần bộ điều áp không mặc nhiên khiến bình hết trước. Nếu hiện tượng liên tục xảy ra tại cùng một vị trí, hãy so sánh chiều dài, tiết diện, số lượng đầu nối, van một chiều và mức sụt áp của từng nhánh khi hệ thống vận hành ổn định. Nếu đổi vị trí bình mà nhánh đó vẫn tụt nhanh, nguyên nhân có khả năng nằm ở cấu hình giàn hoặc bộ phận trên nhánh.

Giàn Chuyển Đổi Tự Động Có Sử Dụng Đồng Thời Hai Nhánh Không?

Không nhất thiết. Với cấu hình chính – dự phòng, hệ thống thường ưu tiên một nhánh rồi mới chuyển sang nhánh còn lại khi đạt ngưỡng cài đặt. Chế độ vận hành có thể khác nhau giữa các model, vì vậy cần kiểm tra trạng thái và tài liệu của bộ chuyển đổi đang sử dụng.

Kết Luận

Một bình hết trước chưa đủ để kết luận giàn chai bị lỗi. Trước tiên, cần phân biệt giàn cấp đồng thời với hệ thống chuyển đổi chính – dự phòng, sau đó kiểm tra số đo, van, dây mềm, van một chiều và dấu hiệu rò trên từng nhánh.

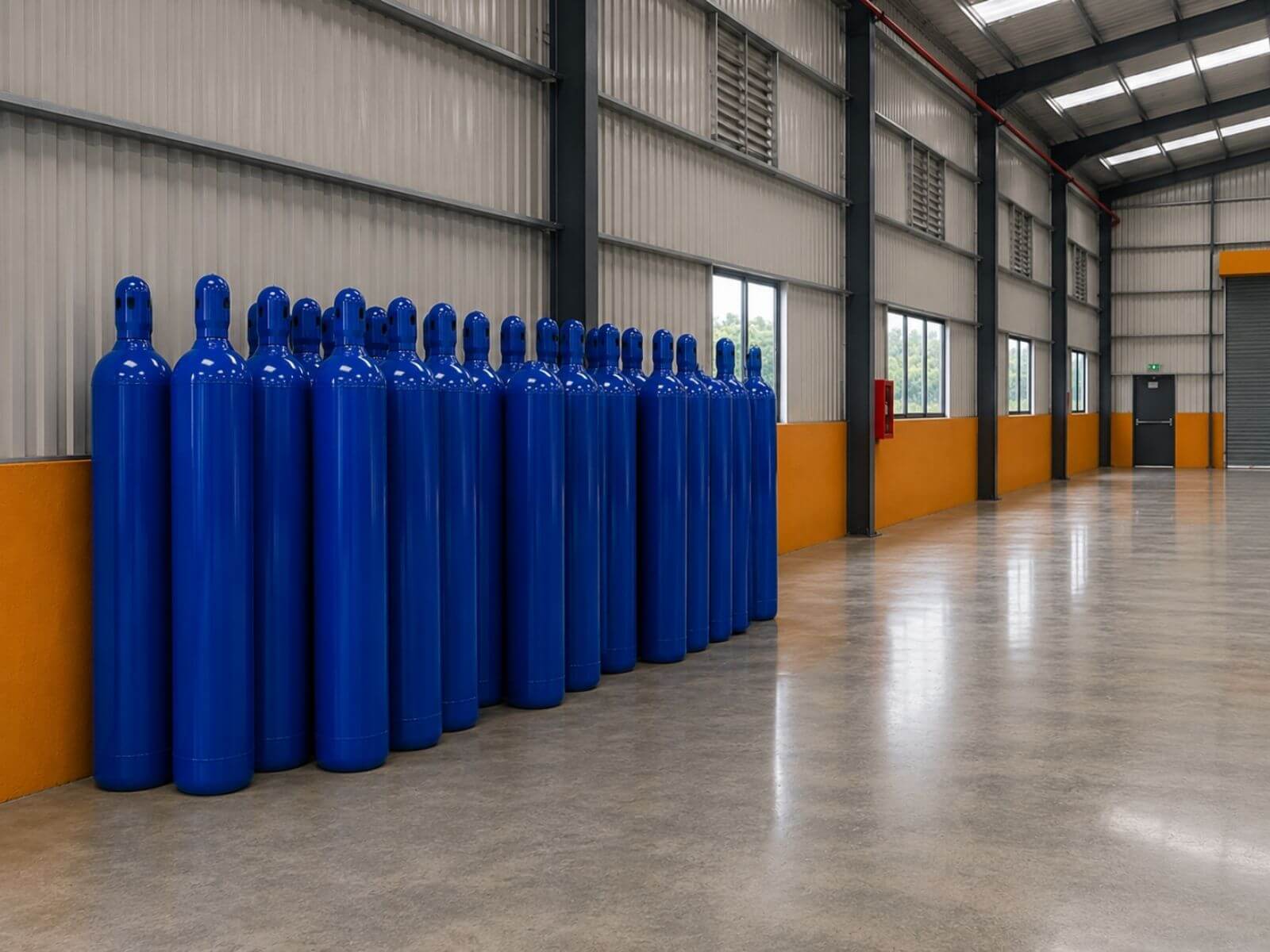

Liên hệ Khí Việt Tâm để được giải đáp các vân đề về bình trong giàn chai khí hết không đều

Nếu phát hiện rò khí, dây mềm hư hỏng, áp suất dao động hoặc độ chênh giữa các bình không rõ nguyên nhân, hãy dừng vận hành và liên hệ người có chuyên môn. Khách hàng cần kiểm tra hoặc lựa chọn giàn chai phù hợp với lưu lượng sử dụng có thể liên hệ Khí Việt Tâm qua Hotline/Zalo 093.818.1959 để được hỗ trợ.
