Lưu Lượng Kế CO2 Không Nổi Bi Khi Bóp Cò MIG: Kiểm Tra Gì Trước?

Lưu lượng kế CO2 không nổi bi khi bóp cò MIG chưa chắc do thiết bị đo bị hỏng. Trước tiên, cần xác định khí có thoát ra tại chụp khí hay không để biết nên kiểm tra nguồn cấp hay chính lưu lượng kế.

Đồng hồ báo có áp chỉ cho biết hệ thống đã được tạo áp, không đồng nghĩa CO2 đang chảy. Viên bi chỉ nổi khi khí đi qua ống đo, vì vậy cần quan sát trong lúc bật Gas Test/Purge hoặc bóp cò theo hướng dẫn của máy.

Nếu đầu súng không có khí, hãy kiểm tra nguồn và đường cấp. Nếu khí vẫn ra nhưng bi không nổi, cần kiểm tra lưu lượng kế, chiều lắp và dải đo. Khi phát hiện rò khí, ống đo nứt hoặc bộ điều áp mất khả năng điều chỉnh, phải dừng sử dụng.

Lưu Lượng Kế CO2 Không Nổi Bi Khi Bóp Cò MIG: Kiểm Tra Gì Trước?

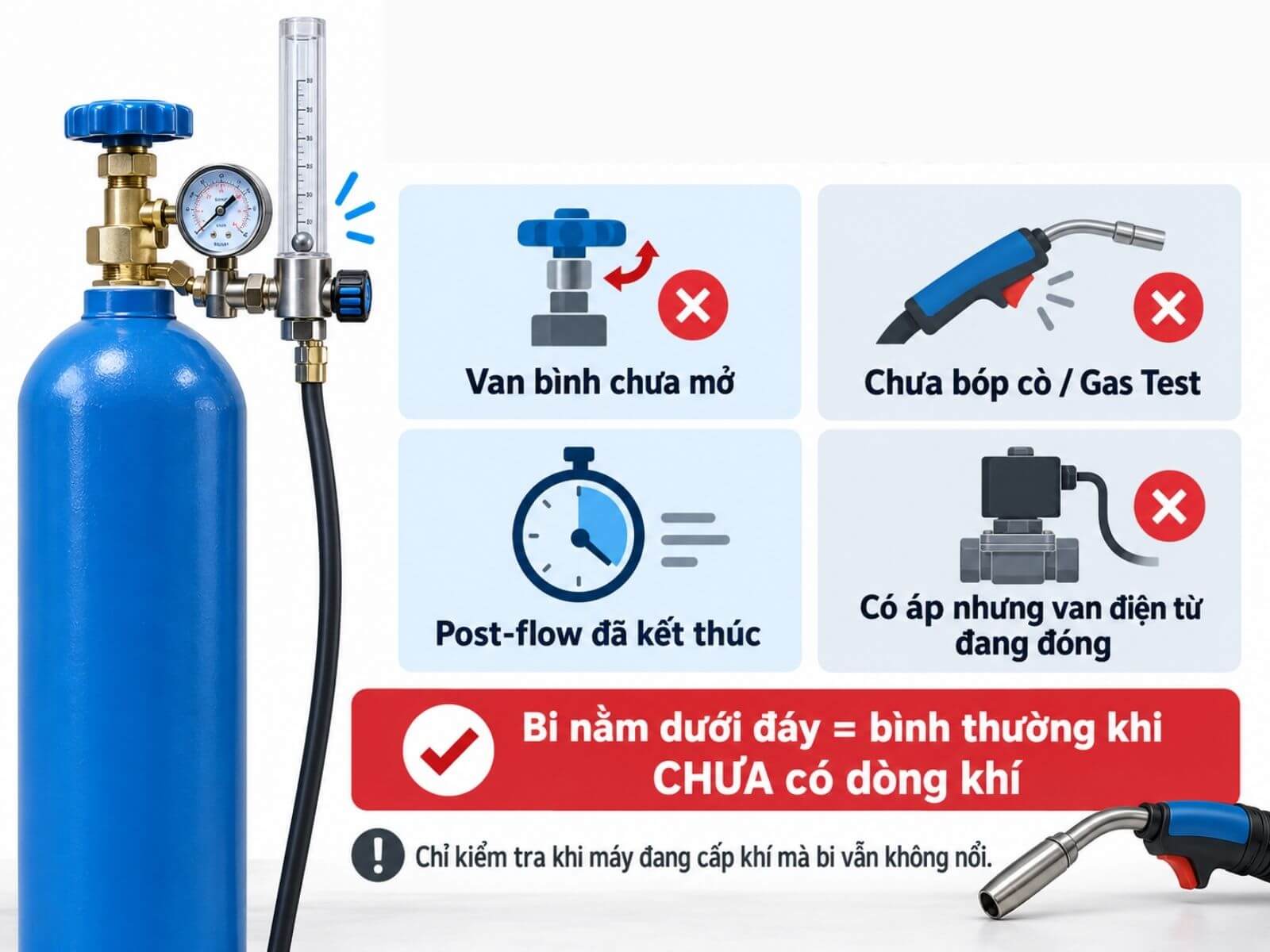

Khi Nào Bi Nằm Dưới Đáy Là Bình Thường?

Lưu lượng kế dạng ống hoạt động theo nguyên lý tiết diện biến đổi. Khi không có dòng khí, viên bi nằm ở đáy, khi khí đi từ dưới lên, bi được nâng đến vị trí tương ứng với lưu lượng. DwyerOmega mô tả phao đạt vị trí ổn định khi lực nâng của dòng khí cân bằng với lực hướng xuống của phao.

Do đó, bi nằm dưới đáy là bình thường khi:

• Van bình CO2 chưa mở.
• Máy chưa nhận lệnh cấp khí qua cò súng hoặc Gas Test/Purge.
• Chu trình hàn và thời gian post-flow đã kết thúc.
• Đường khí đang có áp suất nhưng van điện từ vẫn đóng nên chưa hình thành dòng chảy.

Khi Nào Bi Nằm Dưới Đáy Là Bình Thường?

Chỉ nên xem là bất thường khi nguồn CO2 đã được mở, máy đang thực hiện chu trình cấp khí nhưng bi vẫn không rời khỏi đáy. Nếu khí chỉ chảy thêm một khoảng ngắn sau khi nhả cò rồi tự ngắt, đó có thể là post-flow bình thường. Trường hợp khí chảy liên tục cần được phân biệt theo hướng dẫn trong bài khí CO2 vẫn chảy sau khi nhả cò MIG.

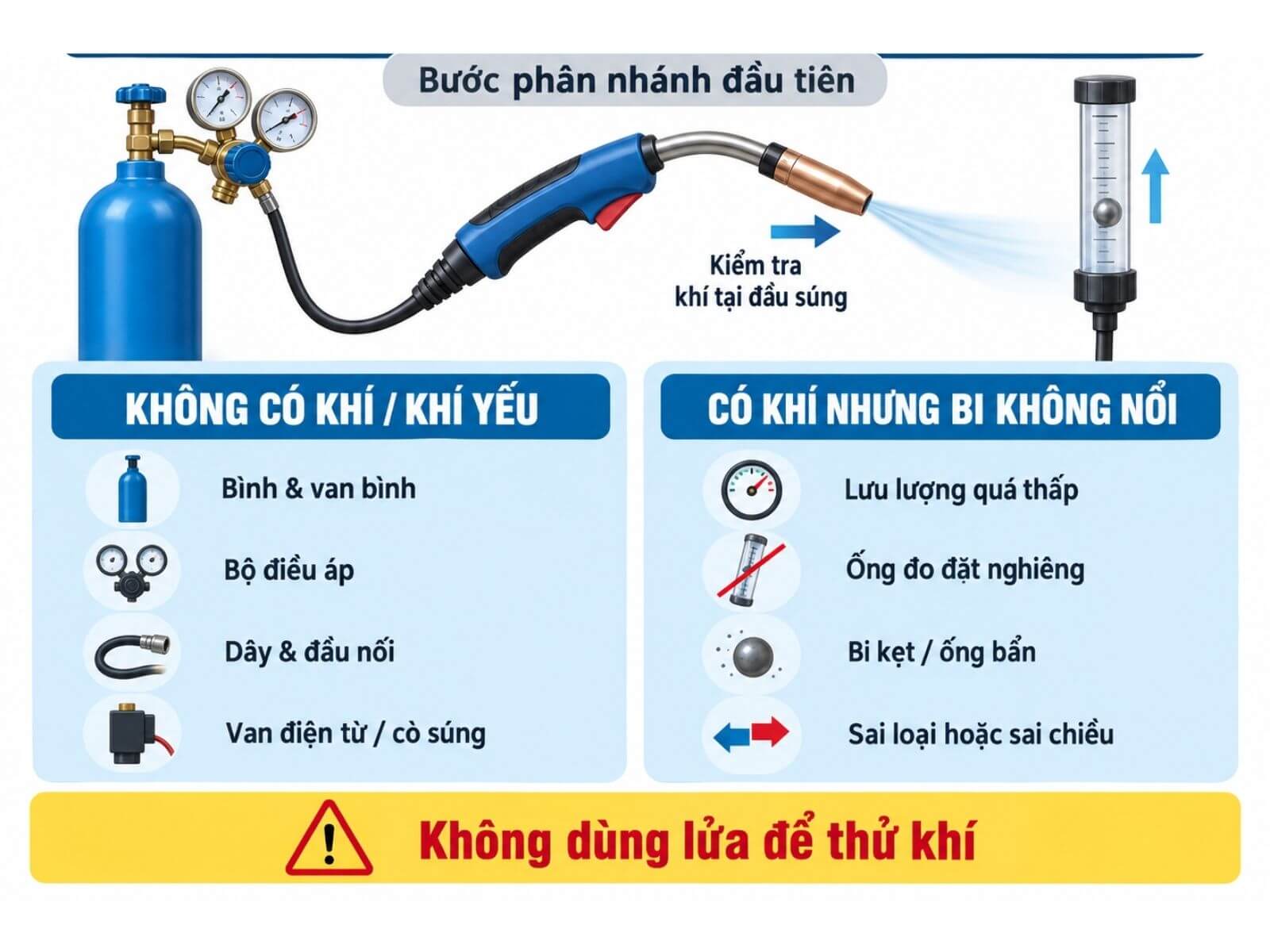

Lưu Lượng Kế CO2 Không Nổi Bi: Hãy Kiểm Tra Đầu Súng Trước

Hãy kiểm tra đầu súng trước: không có khí, khí ra yếu hay vẫn có dòng khí nhưng viên bi không di chuyển.

Nếu máy có Gas Test/Purge, nên dùng chức năng này để mở van khí mà không tạo hồ quang hoặc cấp dây. Nếu phải bóp cò, hãy hướng súng về vị trí an toàn, giữ bép tiếp điện cách xa phôi và làm theo hướng dẫn của máy.

Muốn biết chính xác lượng CO2 đến đầu súng, nên đo trực tiếp tại chụp khí bằng thiết bị phù hợp. Không đưa mặt sát đầu súng, không ngửi trực tiếp và không dùng ngọn lửa để thử dòng CO2.

Đầu Súng Không Có Khí Hoặc Khí Ra Rất Yếu

Khi máy đang nhận lệnh cấp khí nhưng CO2 không đến đầu súng, cần kiểm tra theo chiều dòng khí:

• Bình và van bình: Xác nhận van đã được mở đúng cách, bình không có dấu hiệu hư hỏng và vẫn còn CO2 sử dụng được.
• Bộ điều áp và van chỉnh lưu lượng: Kiểm tra van chỉnh có đang đóng, mở quá ít hoặc thiết bị có dấu hiệu đóng tuyết, rò hay mất khả năng điều chỉnh không.
• Dây và đầu nối: Quan sát dây từ bộ điều áp đến máy, sau đó từ máy đến súng, tìm vị trí bị gập, đè, tuột, lắp sai, nứt hoặc rò.
• Van điện từ: Nếu dây hàn vẫn chạy nhưng không có khí, cần ưu tiên kiểm tra đường khí và khả năng mở của van điện từ.
• Cò súng và tín hiệu điều khiển: Nếu cả dây hàn lẫn khí đều không hoạt động, cần kiểm tra cò, giắc súng, chế độ vận hành và tín hiệu điều khiển.
• Đường khí trong súng: Chụp khí, dây súng hoặc đường dẫn bên trong có thể bị tắc hay hư hỏng.

Không tăng áp suất để cố đẩy khí qua một vị trí chưa xác định. Nếu nguồn và các kết nối bên ngoài bình thường nhưng Gas Test/Purge vẫn không tạo dòng khí, cần tắt máy, khóa nguồn CO2 và để kỹ thuật viên kiểm tra van điện từ cùng phần bên trong.

Lưu Lượng Kế CO2 Không Nổi Bi: Hãy Kiểm Tra Đầu Súng Trước

Đầu Súng Có Khí Nhưng Bi Vẫn Không Nổi

Nếu CO2 vẫn thoát liên tục tại chụp khí nhưng bi nằm dưới đáy, nguyên nhân thường tập trung ở thiết bị đo hoặc cách lắp:

• Lưu lượng thực tế thấp hơn vạch đầu tiên của thang đo.
• Lưu lượng kế bị nghiêng, khiến viên bi chạm thành ống.
• Viên bi bị kẹt do bụi, cặn hoặc hơi ẩm.
• Ống đo bị bẩn, nứt, mờ hoặc biến dạng.
• Van chỉnh lưu lượng hoặc đường khí bên trong thiết bị bị tắc, hư hỏng.
• Lưu lượng kế không phù hợp với CO2, không đúng dải đo, bị lắp ngược chiều hoặc đường khí bị đấu sai.

Đường khí bị đấu sai hoặc lưu lượng kế lắp ngược chiều khiến CO2 không đi qua ống đo đúng cách.

Trước tiên, đặt lưu lượng kế đúng phương thẳng đứng rồi quan sát trong lúc CO2 đang chảy ổn định. Có thể so sánh với thiết bị đo đặt tại đầu súng để xác định lưu lượng thực tế.

Không gõ vào ống đo, chọc vật cứng vào viên bi, tra dầu hoặc tự tháo thiết bị khi hệ thống còn áp suất. Nếu lưu lượng tại đầu súng đã được xác nhận nhưng chỉ thị trên ống đo vẫn không đáng tin cậy, cần ngừng dùng lưu lượng kế đó và chuyển cho người có chuyên môn kiểm tra.

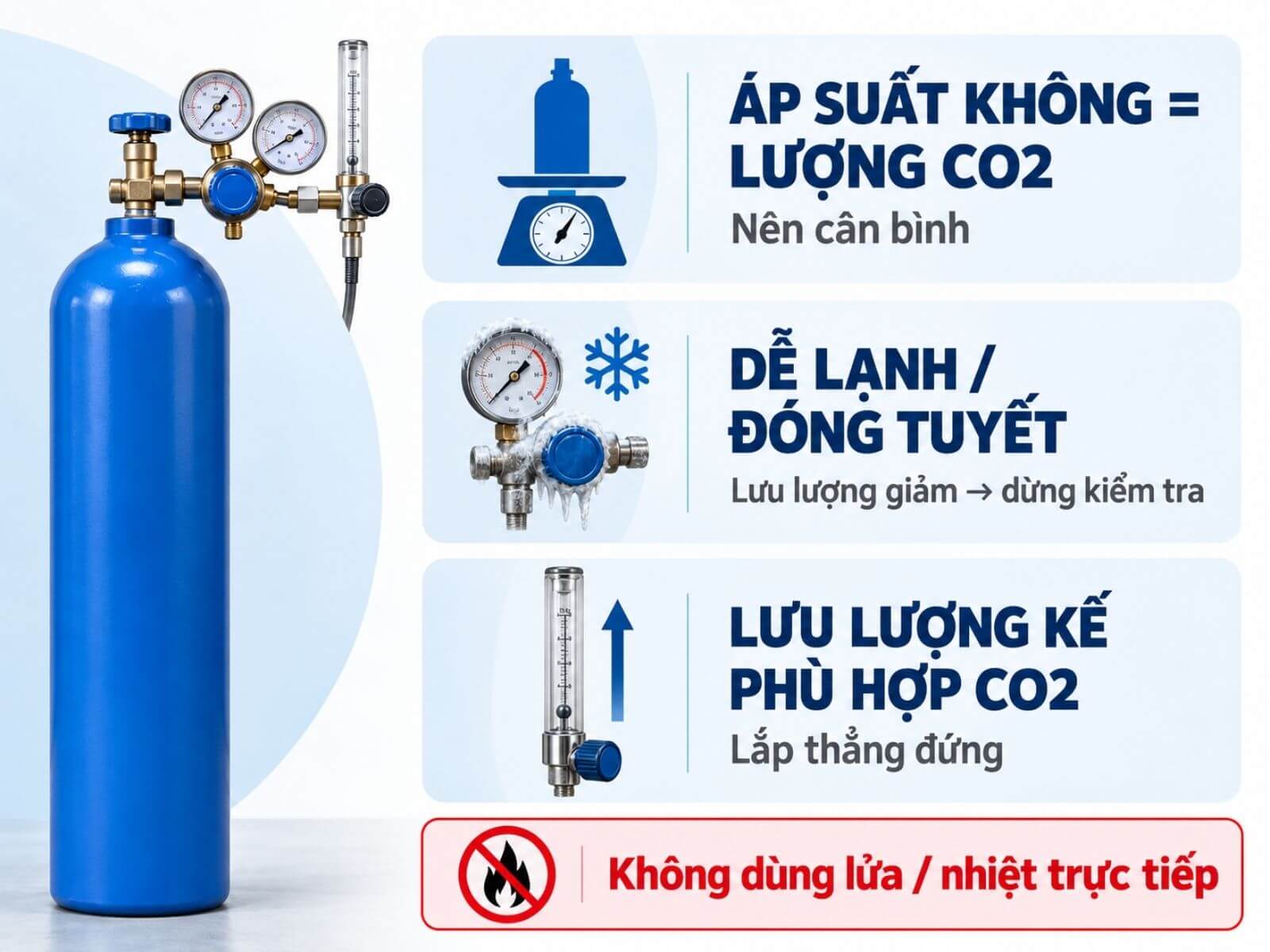

Những Điểm Riêng Cần Kiểm Tra Với Hệ Thống CO2

Khi lưu lượng kế CO2 không nổi bi, ngoài đường cấp khí và van điện từ, người vận hành còn phải chú ý đến lượng CO2 trong bình, tình trạng đóng tuyết và dải đo của thiết bị.

Áp Suất Không Cho Biết Trực Tiếp Lượng CO2 Còn Lại

Trong bình CO2 dùng cho hàn MIG, CO2 thường tồn tại đồng thời ở pha lỏng và pha khí. Khi bình vẫn còn pha lỏng, áp suất phụ thuộc nhiều vào nhiệt độ nên không cho biết chính xác lượng CO2 còn lại.

Nếu nghi bình gần hết, nên cân bình trong cùng điều kiện rồi đối chiếu với khối lượng bì hoặc dữ liệu do nhà cung cấp xác nhận. Khi so sánh, cần tính đến khối lượng nắp và các phụ kiện còn gắn trên bình. Không nghiêng hay đặt nằm bình để cố lấy phần CO2 còn lại vì chất lỏng có thể đi vào đường cấp không được thiết kế cho việc lấy pha lỏng.

Những Điểm Riêng Cần Kiểm Tra Với Hệ Thống CO2

Bộ Điều Áp Hoặc Đường Khí Bị Lạnh, Đóng Tuyết

CO2 giảm áp có thể làm nhiệt độ tại van và bộ điều áp hạ nhanh. Một lớp sương hoặc tuyết mỏng chưa chắc là dấu hiệu thiết bị bị hỏng. Tuy nhiên, nếu đóng tuyết đi kèm lưu lượng giảm, bi tụt xuống, van chỉnh mất tác dụng hoặc khí cấp bị gián đoạn thì phải dừng kiểm tra.

Hãy kiểm tra lưu lượng đang sử dụng, thời gian hàn liên tục, loại bộ điều áp và bộ sấy nếu hệ thống có trang bị. Bộ sấy chỉ được kiểm tra, sử dụng theo hướng dẫn của nhà sản xuất, không dùng lửa, nước nóng hoặc nguồn nhiệt không kiểm soát để làm tan tuyết. Có thể xem thêm nguyên nhân và giới hạn xử lý tại bài bình CO2 bị đóng tuyết.

Lưu Lượng Kế Phải Phù Hợp Với CO2

Không nên mặc định thang đo dành cho Argon sẽ cho kết quả chính xác khi dùng với CO2. Khối lượng riêng của khí, áp suất trong ống đo và điều kiện hiệu chuẩn đều ảnh hưởng đến chỉ thị.

Matheson yêu cầu lưu lượng kế dạng phao được lắp thẳng đứng và cho biết các ống dùng thang tuyến tính cần biểu đồ hiệu chuẩn tương ứng với lưu chất được đo. Vì vậy, trước khi kết luận bi bị hỏng, cần kiểm tra tên khí, chiều dòng, dải đo, áp suất hiệu chuẩn và hướng dẫn của đúng model.

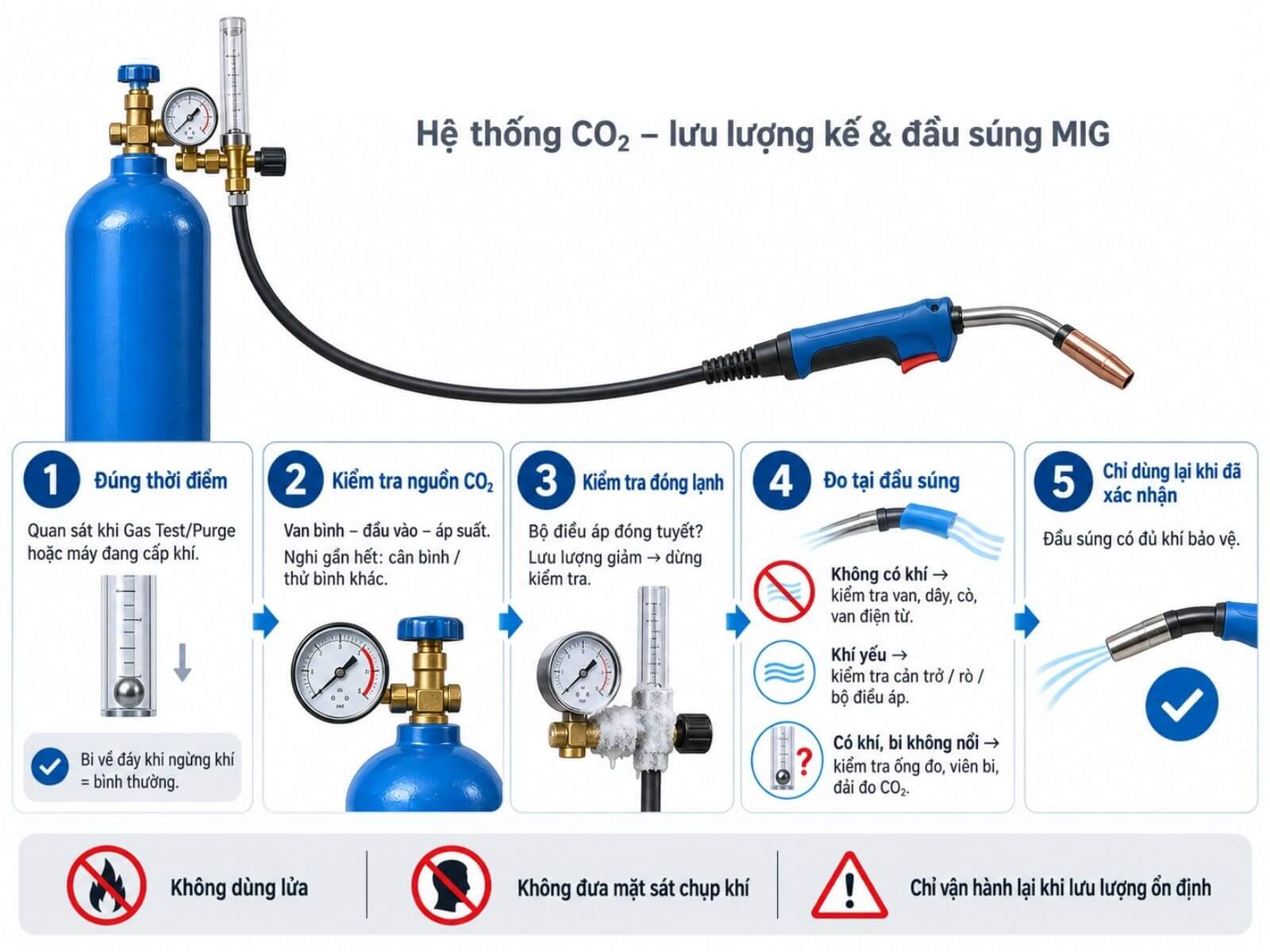

Trình Tự Kiểm Tra Trong 5 Bước

Khi lưu lượng kế CO2 không nổi bi, nên kiểm tra theo thứ tự dưới đây để tránh điều chỉnh áp suất hoặc thay thiết bị khi chưa xác định đúng nguyên nhân.

Bước 1: Xác Nhận Đúng Thời Điểm Quan Sát

Quan sát viên bi khi máy đang thực hiện Gas Test/Purge hoặc chu trình cấp khí theo hướng dẫn. Nếu van điện từ đã đóng, bi trở về đáy là trạng thái bình thường.

Bước 2: Kiểm Tra Nguồn CO2

Kiểm tra van bình, kết nối đầu vào và áp suất hệ thống. Nếu nghi bình gần hết, hãy cân bình hoặc thử bằng một bình khác đã biết còn khí.

Bước 3: Kiểm Tra Dấu Hiệu Đóng Lạnh

Nếu bộ điều áp đóng tuyết kèm theo lưu lượng suy giảm hoặc mất khả năng điều chỉnh, cần dừng cấp khí và kiểm tra lưu lượng sử dụng, bộ điều áp cùng bộ sấy nếu có.

Trình Tự Kiểm Tra Trong 5 Bước

Bước 4: Đo Lưu Lượng Tại Đầu Súng Và Kiểm Tra Theo Kết Quả

Dùng thiết bị đo phù hợp tại chụp khí rồi kiểm tra theo kết quả:

• Không có khí: Kiểm tra van chỉnh, dây dẫn, đầu nối, cổng khí vào máy, van điện từ và tín hiệu cò.
• Khí ra rất yếu: Kiểm tra mức chỉnh, vị trí dây bị cản hoặc rò, hiện tượng đóng lạnh và khả năng duy trì lưu lượng của bộ điều áp.
• Có khí nhưng bi không nổi: Kiểm tra tư thế lắp, chiều dòng khí, dải đo, hiệu chuẩn CO2, viên bi và ống đo.

Không đưa mặt sát chụp khí và không dùng ngọn lửa để kiểm tra dòng CO2.

Bước 5: Chỉ Sử Dụng Lại Khi Đã Xác Nhận Lưu Lượng

Sau khi xử lý, kiểm tra lại lưu lượng trong lúc máy đang cấp khí và đối chiếu với hướng dẫn của máy, dây hàn cùng quy trình tại xưởng. Không tiếp tục hàn nếu chưa xác nhận được dòng khí bảo vệ tại đầu súng.

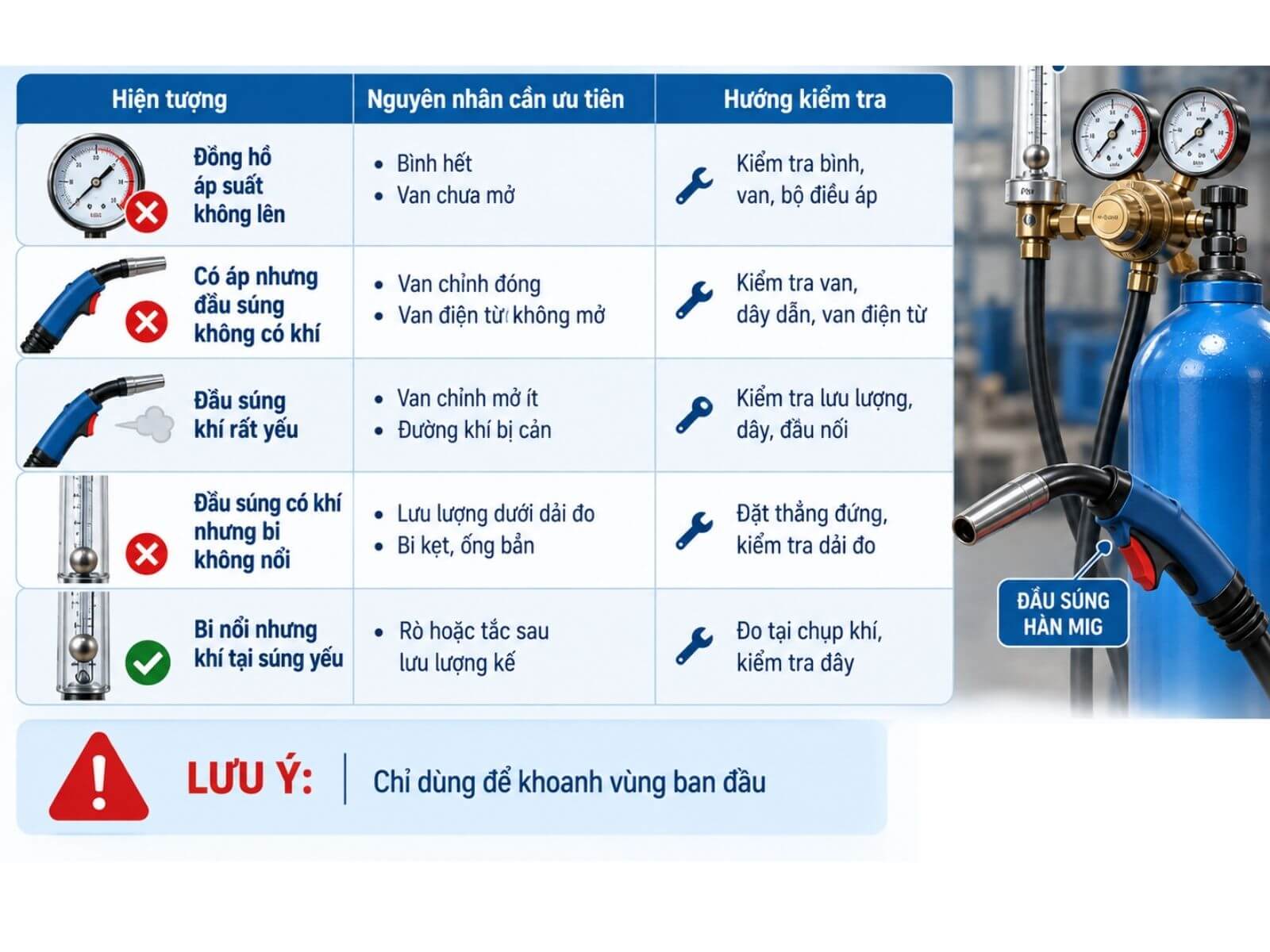

Bảng Chẩn Đoán Nhanh

Kết quả trong bảng chỉ dùng để khoanh vùng ban đầu. Việc tháo bộ điều áp, lưu lượng kế, van điện từ hoặc các bộ phận đang chịu áp phải do người có chuyên môn thực hiện theo hướng dẫn của thiết bị.

Bảng Chẩn Đoán Nhanh

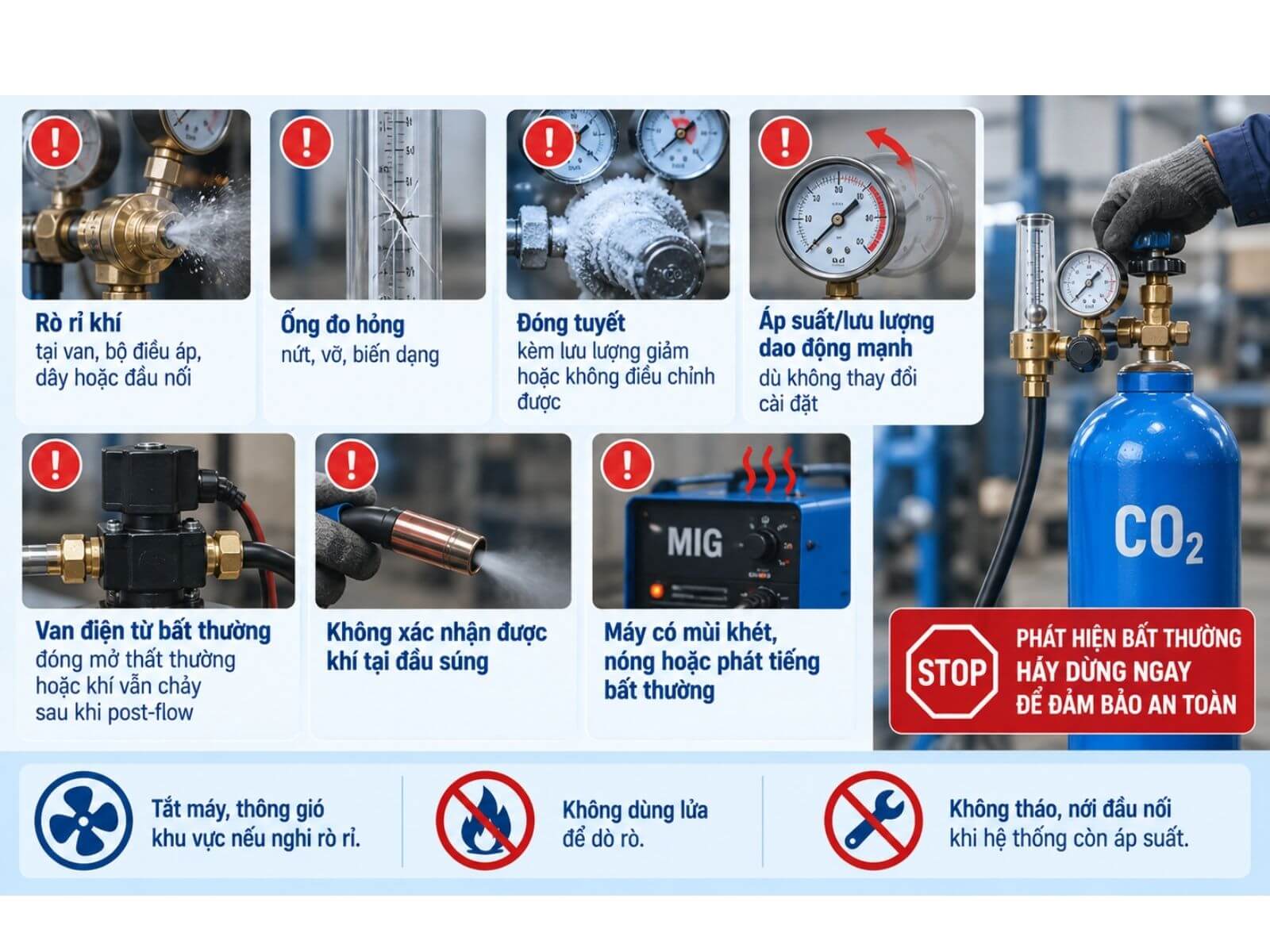

Khi Nào Phải Dừng Sử Dụng?

Cần ngừng hàn, khóa hoặc cô lập nguồn CO2 nếu có thể thực hiện an toàn khi xuất hiện một trong các dấu hiệu sau:

• Có tiếng xì hoặc phát hiện rò tại van bình, bộ điều áp, lưu lượng kế, dây hay đầu nối.
• Ống đo bị nứt, vỡ, biến dạng hoặc lỏng khỏi thân thiết bị.
• Bộ điều áp đóng tuyết kèm theo lưu lượng suy giảm hoặc mất khả năng điều chỉnh.
• Áp suất hoặc lưu lượng dao động mạnh dù không thay đổi cài đặt.
• Van điện từ đóng mở thất thường hoặc khí vẫn chảy sau khi post-flow kết thúc.
• Không thể xác nhận lượng CO2 tại đầu súng.
• Máy có mùi khét, nóng hoặc phát tiếng bất thường khi vận hành.

Khi Nào Phải Dừng Sử Dụng?

Sau khi dừng, tắt máy theo hướng dẫn, thông gió khu vực nếu nghi có lượng CO2 rò đáng kể và đánh dấu để thiết bị không bị sử dụng lại trước khi kiểm tra. Không nới đầu nối, mở ống đo hoặc sửa van điện từ khi hệ thống còn áp suất. Không dùng bất kỳ ngọn lửa nào để dò rò.

OSHA 29 CFR 1910.101 quy định các yêu cầu chung đối với việc kiểm tra, thao tác, lưu trữ và sử dụng bình khí nén. Đây không phải quy trình sửa chữa riêng cho lưu lượng kế CO2, thao tác thực tế vẫn phải theo tài liệu của bình, bộ điều áp và máy hàn đang sử dụng.

Câu Hỏi Thường Gặp

Chỉ Mở Van Bình CO2 Thì Bi Có Nổi Không?

Không nhất thiết. Mở van bình tạo áp suất phía trước hệ thống, nhưng viên bi chỉ nổi khi CO2 thực sự đi qua ống đo. Muốn kiểm tra, cần kích hoạt Gas Test/Purge hoặc chu trình cấp khí đúng theo hướng dẫn của máy.

Bi Lưu Lượng Kế CO2 Nên Ở Mức Bao Nhiêu Khi Hàn MIG?

Không có một mức áp dụng cho mọi máy MIG. Chẳng hạn, tài liệu Miller Millermatic 211 nêu mức tham khảo 20–25 CFH, tương đương khoảng 9,4–11,8 L/phút, trong khi Millermatic 355 nêu 15–30 CFH, tương đương khoảng 7,1–14,2 L/phút đối với CO2.

Sự khác nhau giữa các model cho thấy người vận hành phải ưu tiên tài liệu của máy, dây hàn và lưu lượng kế đang sử dụng. Nếu có gió lùa, nên che chắn vùng hàn trước, không tăng mạnh lưu lượng để bù cho rò rỉ hoặc điều kiện làm việc không phù hợp.

Đọc Lưu Lượng Tại Đỉnh Hay Tâm Viên Bi?

Với phao hình cầu, Matheson hướng dẫn đọc tại tâm viên bi và quan sát ngang tầm mắt khi thiết bị được lắp thẳng đứng. Với phao dạng côn, dạng trụ hoặc loại có hai phao, cần đọc theo hướng dẫn của đúng thiết bị.

Bộ Sấy CO2 Có Bắt Buộc Khi Hàn MIG Không?

Không phải hệ thống MIG nào cũng cần bộ sấy CO2. Thiết bị này thường được cân nhắc khi lấy khí liên tục làm bộ điều áp lạnh, đóng tuyết và lưu lượng suy giảm. Chỉ sử dụng bộ sấy tương thích và lắp đặt theo hướng dẫn của nhà sản xuất.

Có Thể Dùng Lưu Lượng Kế Argon Cho CO2 Không?

Chỉ sử dụng khi nhà sản xuất xác nhận thiết bị tương thích và cung cấp thang đo hoặc hệ số hiệu chỉnh phù hợp. Không nên lấy trực tiếp chỉ số trên thang Argon làm lưu lượng CO2 nếu chưa có căn cứ hiệu chuẩn. Một số tài liệu máy hàn cũng yêu cầu bộ điều áp/lưu lượng kế hoặc đầu nối riêng cho CO2.

Kết Luận

Khi bóp cò MIG nhưng bi lưu lượng kế CO2 không nổi, hãy xác định khí có đến đầu súng hay không. Nếu không có khí, kiểm tra nguồn CO2, van chỉnh, dây dẫn, đầu nối, van điện từ và tín hiệu cò. Nếu đầu súng vẫn có khí nhưng bi nằm dưới đáy, tập trung kiểm tra tư thế lắp, chiều dòng, dải đo, hiệu chuẩn CO2, viên bi và ống đo.

Với CO2, cần kiểm tra thêm khối lượng bình, hiện tượng đóng lạnh và bộ sấy nếu hệ thống có trang bị. Không tiếp tục hàn khi chưa xác nhận được lưu lượng bảo vệ, nếu có rò khí, ống đo nứt hoặc thiết bị mất khả năng điều chỉnh, phải khóa nguồn và dừng sử dụng.
