Lấy Mẫu Khí Trước Hay Sau Bộ Lọc? Vị Trí Đo Ảnh Hưởng Kết Quả Phân Tích Thế Nào?

Cùng một hệ thống cấp khí nhưng kết quả phân tích có thể khác nhau tùy mẫu được lấy trước hay sau bộ lọc. Mẫu trước bộ lọc phản ánh chất lượng khí đi vào cụm xử lý, còn mẫu sau bộ lọc cho biết chất lượng khí đã qua lọc và đang được cấp về phía thiết bị sử dụng.

Sự chênh lệch có thể liên quan đến khả năng loại bỏ bụi, dầu, chất lỏng hoặc hơi ẩm của bộ lọc. Ngược lại, lõi lọc xuống cấp, điểm lấy mẫu bị nhiễm bẩn, đầu nối rò hoặc đường ống phía sau có vấn đề cũng có thể làm kết quả thay đổi.

Vì vậy, việc lấy mẫu khí trước hay sau bộ lọc phải dựa trên mục tiêu kiểm tra, không có một vị trí đúng cho mọi trường hợp. Cần xác định rõ mục đích là kiểm tra chất lượng nguồn khí, đánh giá hiệu quả bộ lọc hay xác nhận chất lượng khí tại điểm sử dụng. Khi cần khoanh vùng nguyên nhân, nên lấy mẫu ở cả hai phía bộ lọc trong cùng điều kiện vận hành để đối chiếu.

Lấy Mẫu Khí Trước Hay Sau Bộ Lọc? Vị Trí Đo Ảnh Hưởng Kết Quả Phân Tích Thế Nào?

Lấy Mẫu Khí Trước Hay Sau Bộ Lọc Cho Kết Quả Chính Xác Hơn?

Không có vị trí nào luôn cho kết quả “chính xác hơn”. Điểm lấy mẫu phải được chọn theo mục tiêu kiểm tra:

• Lấy mẫu trước bộ lọc: Đánh giá chất lượng khí tại đầu vào bộ lọc và xác định nồng độ hoặc mức tạp chất cần kiểm soát trước xử lý.
• Lấy mẫu sau bộ lọc: Kiểm tra chất lượng khí sau xử lý và khả năng làm việc của bộ lọc.
• Lấy mẫu tại điểm sử dụng: Xác định chất lượng khí mà máy móc hoặc quy trình thực tế đang nhận, bao gồm ảnh hưởng từ đường ống và thiết bị phía sau bộ lọc.
• Lấy mẫu đối chứng trước và sau bộ lọc: So sánh cùng chỉ tiêu trong điều kiện vận hành tương đương để đánh giá mức thay đổi qua bộ lọc và khoanh vùng nguyên nhân.

Để kết quả có thể so sánh, các mẫu nên được đo trong cùng trạng thái vận hành và bằng cùng phương pháp. Đồng thời cần ghi lại vị trí lấy mẫu, áp suất, lưu lượng, nhiệt độ và thời điểm đo. Nếu chỉ lấy mẫu sau bộ lọc, người kiểm tra có thể biết khí đầu ra có đạt yêu cầu hay không nhưng chưa đủ dữ liệu để xác định vấn đề nằm ở nguồn khí, bộ lọc hay đường ống phía sau.

Kết Quả Lấy Mẫu Trước Và Sau Bộ Lọc Khác Nhau Thế Nào?

Khi cân nhắc lấy mẫu khí trước hay sau bộ lọc, cần hiểu rằng mỗi điểm lấy mẫu phản ánh một giai đoạn khác nhau của hệ thống cấp khí. Vì vậy, kết quả phân tích phải được đối chiếu với đúng chỉ tiêu và mục tiêu kiểm tra.

Ngoài chất lượng khí đầu ra, tình trạng hoạt động của cụm lọc còn có thể được đánh giá qua tổn thất áp suất. Có thể tham khảo thêm bài chênh áp qua bộ lọc khí tăng để phân biệt dấu hiệu cản dòng với khả năng xử lý tạp chất của lõi lọc.

Nếu kết quả trước và sau bộ lọc gần như không thay đổi, có thể bộ lọc không xử lý loại tạp chất đang đo, lõi lọc đã mất hiệu quả hoặc nồng độ đầu vào vốn đã thấp. Ngược lại, nếu mẫu sau bộ lọc đạt yêu cầu nhưng mẫu tại thiết bị không đạt, cần ưu tiên kiểm tra đường ống, van, đầu nối và các điểm có khả năng đưa tạp chất vào dòng khí.

Bộ Lọc Có Thể Làm Thay Đổi Những Chỉ Tiêu Nào?

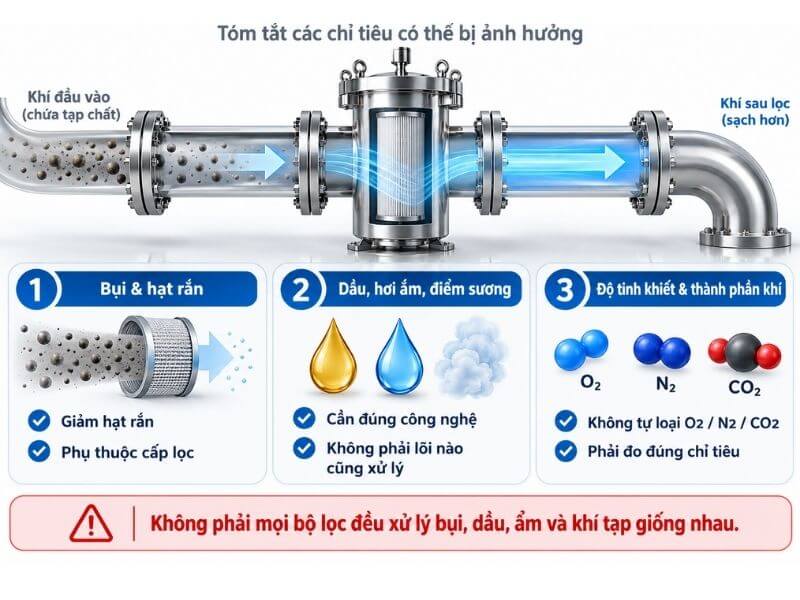

Mức độ thay đổi phụ thuộc vào loại bộ lọc, cấp lọc, vật liệu lõi và điều kiện vận hành. Không nên mặc định mọi bộ lọc đều có khả năng xử lý bụi, dầu, hơi ẩm và khí tạp giống nhau.

Bụi Và Hạt Rắn

Lõi lọc cơ học có thể giữ lại bụi và hạt rắn trong dòng khí. Hiệu quả phụ thuộc vào cấp lọc, kích thước hạt cần loại bỏ, lưu lượng thực tế và tình trạng của lõi.

Nếu lưu lượng vượt khả năng thiết kế, lõi bị hỏng hoặc lắp sai, lượng hạt sau bộ lọc có thể không giảm như mong đợi. Vì vậy, kết quả đo phải được đối chiếu với thông số của đúng model lõi lọc.

Dầu, Hơi Ẩm Và Điểm Sương

Dầu dạng giọt, aerosol dầu, hơi dầu và hơi nước là các dạng tạp chất khác nhau, không phải một loại lõi lọc có thể xử lý toàn bộ. Chỉ số dầu hoặc độ ẩm chỉ thay đổi đáng kể khi hệ thống sử dụng đúng công nghệ, chẳng hạn bộ lọc kết tụ, bộ lọc hấp phụ hoặc máy sấy phù hợp.

Bộ Lọc Có Thể Làm Thay Đổi Những Chỉ Tiêu Nào?

Bộ lọc hạt thông thường không tự làm giảm điểm sương. Nếu mục tiêu là kiểm soát hơi ẩm, cần đánh giá cả thiết bị sấy, điều kiện áp suất, nhiệt độ và vị trí lấy mẫu.

Độ Tinh Khiết Và Thành Phần Khí

Bộ lọc hạt thông thường không tự loại bỏ Oxy, Nitơ, CO2 hoặc các khí tạp đã hòa trộn trong dòng khí. Vì vậy, kết quả ít bụi hoặc ít dầu hơn không đồng nghĩa thành phần khí đã đạt độ tinh khiết cao hơn.

Muốn đánh giá độ tinh khiết, phải đo đúng thành phần cần kiểm soát bằng thiết bị và phương pháp phù hợp. Nếu nồng độ khí tạp thay đổi sau bộ lọc, cần xem xét thêm khả năng rò rỉ, không khí tồn dư, vật liệu hấp phụ chuyên dụng hoặc sai số của hệ thống lấy mẫu.

Khi Nào Phải Lấy Mẫu Ở Cả Hai Phía Bộ Lọc?

Câu hỏi lấy mẫu khí trước hay sau bộ lọc không nên giới hạn ở việc chọn một điểm khi mục tiêu là đánh giá hiệu quả của cụm lọc. Trong trường hợp này, cần lấy mẫu ở cả hai phía trong điều kiện vận hành tương đương để xác định mức thay đổi chất lượng khí và khoanh vùng nguyên nhân.

• Kết quả chất lượng khí thay đổi bất thường: So sánh hai mẫu giúp xác định vấn đề đã xuất hiện từ nguồn hay phát sinh tại bộ lọc và phần hệ thống phía sau.
• Nghi lõi lọc bão hòa, hư hỏng hoặc lắp sai: Kết quả sau lọc không cải thiện, hoặc xấu hơn trước lọc, là dấu hiệu cần kiểm tra lõi, gioăng, chiều lắp và độ kín của cụm lọc.
• Cần xác nhận bộ lọc có loại đúng tạp chất cần kiểm soát: Phải đo đúng chỉ tiêu như hạt rắn, dầu hoặc độ ẩm để đánh giá khả năng xử lý, không dùng một chỉ tiêu thay cho tất cả.
• Kết quả tại thiết bị khác với thông số nguồn khí: Mẫu trước và sau bộ lọc giúp khoanh vùng bộ lọc trước khi tiếp tục kiểm tra đường ống, van và đầu nối phía sau.
• Sau khi thay lõi lọc hoặc bảo trì hệ thống: Lấy mẫu đối chứng giúp phát hiện bất thường về chất lượng khí sau bảo trì. Đồng thời cần kiểm tra chiều lắp lõi, gioăng làm kín và tình trạng hoạt động của bộ lọc trước khi xác nhận hệ thống đủ điều kiện vận hành.

Những Yếu Tố Có Thể Làm Sai Kết Quả Dù Chọn Đúng Vị Trí

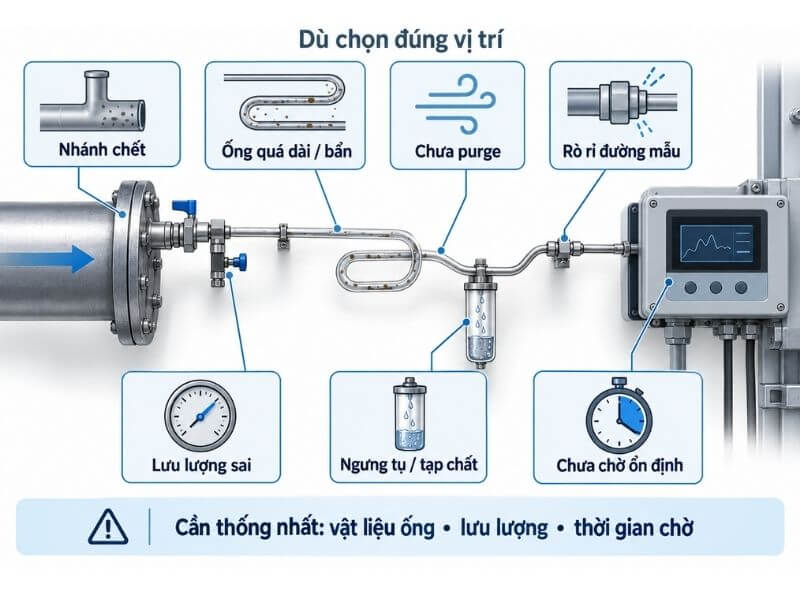

Ngay cả khi đã xác định lấy mẫu khí trước hay sau bộ lọc, kết quả vẫn có thể sai lệch nếu hệ thống lấy mẫu không bảo đảm tính đại diện. Những yếu tố cần kiểm tra gồm:

• Điểm lấy mẫu nằm trên nhánh chết: Khí không lưu thông hoặc lưu thông kém khiến mẫu không đại diện cho dòng khí chính.
• Ống lấy mẫu quá dài, bẩn hoặc không phù hợp: Làm tăng thời gian phản hồi và có thể khiến thành phần mẫu thay đổi trước khi đến máy phân tích.
• Chưa purge đường lấy mẫu: Khí cũ, không khí và hơi ẩm còn tồn dư có thể làm sai kết quả ban đầu.
• Hệ thống lấy mẫu bị rò: Khi áp suất trong đường lấy mẫu thấp hơn áp suất môi trường, không khí bên ngoài có thể xâm nhập qua đầu nối, van hoặc vị trí làm kín, khiến thành phần mẫu bị thay đổi.
• Lưu lượng mẫu không đúng yêu cầu: Lưu lượng quá thấp hoặc quá cao đều có thể ảnh hưởng thời gian phản hồi và hoạt động của thiết bị đo.
• Xuất hiện ngưng tụ hoặc tạp chất bám trong đường mẫu: Thành phần cần đo có thể bị giữ lại hoặc mẫu bị nhiễm thêm tạp chất.
• Chưa chờ số đo ổn định: Ghi kết quả quá sớm có thể phản ánh lượng khí tồn dư trong đường mẫu thay vì dòng khí cần kiểm tra.

Những Yếu Tố Có Thể Làm Sai Kết Quả Dù Chọn Đúng Vị Trí

Trước khi so sánh mẫu lấy trước và sau bộ lọc, cần thống nhất phương pháp lấy mẫu, vật liệu ống, lưu lượng và thời gian chờ ổn định. Nếu không kiểm soát các yếu tố này, mức chênh lệch có thể đến từ hệ thống lấy mẫu chứ không phải hiệu quả thực tế của bộ lọc.

Những yếu tố như nhánh chết, hấp phụ, nhiễm bẩn và thay đổi thành phần mẫu trên đường đến thiết bị phân tích cũng được đề cập trong hướng dẫn duy trì tính đại diện của mẫu khí từ Swagelok.

Quy Trình Chọn Vị Trí Lấy Mẫu Theo Mục Tiêu Kiểm Tra

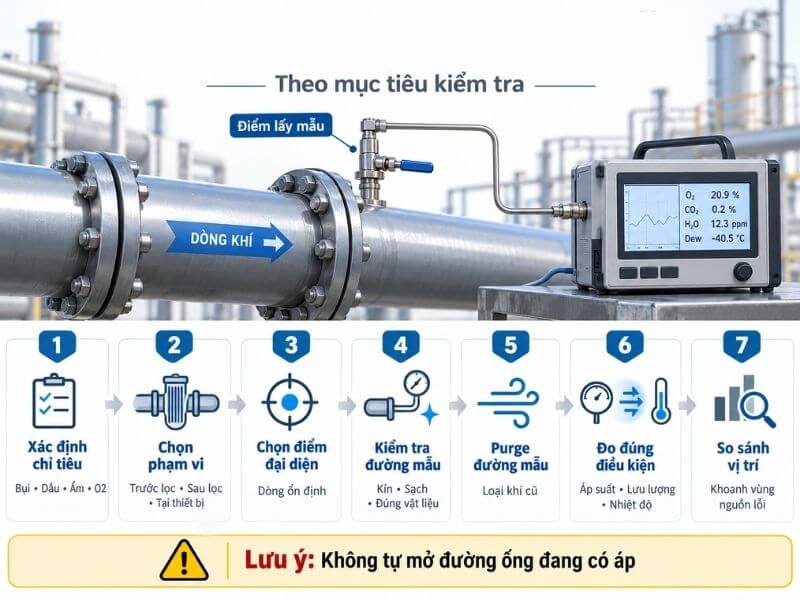

Để quyết định lấy mẫu khí trước hay sau bộ lọc, trước hết cần xác định chỉ tiêu phân tích và phạm vi cần đánh giá. Không nên lựa chọn điểm đo chỉ vì thuận tiện kết nối hoặc nằm gần máy phân tích.

Lưu ý an toàn: Việc lấy mẫu phải sử dụng điểm lấy mẫu và bộ thiết bị phù hợp với loại khí, áp suất và điều kiện vận hành. Không tự nới đầu nối hoặc mở đường ống đang có áp để tạo điểm lấy mẫu. Khí xả trong quá trình purge phải được dẫn đến vị trí an toàn theo đặc tính môi chất. Với hệ thống Oxy, khí dễ cháy hoặc khí có nguy cơ gây ngạt, công việc cần được thực hiện bởi người có chuyên môn theo quy trình của cơ sở.

• Xác định chỉ tiêu cần đo: Làm rõ cần kiểm tra bụi, dầu, hơi ẩm, điểm sương, hàm lượng Oxy hay thành phần khí khác. Mỗi chỉ tiêu có thể yêu cầu thiết bị và hệ thống lấy mẫu riêng.
• Xác định phạm vi cần đánh giá: Lấy mẫu trước bộ lọc để kiểm tra khí đầu vào, sau bộ lọc để đánh giá khí đã xử lý hoặc tại thiết bị để xác định chất lượng khí thực tế được sử dụng.
• Chọn điểm lấy mẫu đại diện: Ưu tiên vị trí có dòng khí lưu thông ổn định. Tránh lấy mẫu tại nhánh chết hoặc khu vực có khí tồn dư không đại diện cho dòng chính.
• Kiểm tra hệ thống lấy mẫu: Xác nhận các đầu nối kín, đường mẫu sạch và vật liệu tương thích với khí cùng thành phần cần đo. Không sử dụng ống bị ẩm, bẩn hoặc xuống cấp.
• Purge đường lấy mẫu: Cho khí cần kiểm tra đi qua để thay thế không khí và lượng khí cũ còn bên trong. Thời gian purge phải theo cấu hình đường mẫu và hướng dẫn của thiết bị đo.
• Đo trong điều kiện có thể so sánh: Duy trì trạng thái tải và phương pháp phân tích tương đương. Ghi nhận áp suất, lưu lượng và nhiệt độ tại từng điểm lấy mẫu. Với chỉ tiêu chịu ảnh hưởng của điều kiện đo, chẳng hạn điểm sương, cần áp dụng phương pháp hiệu chỉnh hoặc quy đổi phù hợp theo hướng dẫn thiết bị. Chỉ ghi nhận kết quả khi số đo đã ổn định.
• So sánh các vị trí khi cần: Đối chiếu mẫu trước lọc, sau lọc và tại thiết bị để xác định chất lượng thay đổi ở nguồn, qua bộ lọc hay trên đường cấp phía sau.

Quy Trình Chọn Vị Trí Lấy Mẫu Theo Mục Tiêu Kiểm Tra

Cần ghi lại đầy đủ vị trí lấy mẫu, thời điểm, điều kiện vận hành và phương pháp đo. Nếu mỗi lần đo được thực hiện trong điều kiện khác nhau, kết quả chênh lệch sẽ khó dùng để đánh giá chính xác bộ lọc hoặc khoanh vùng nhiễm bẩn.

Bảng Chẩn Đoán Nhanh Theo Kết Quả Đo

Bảng dưới đây giúp xác định khu vực cần ưu tiên kiểm tra. Kết quả chênh lệch giữa các vị trí chưa đủ để kết luận nguyên nhân nếu điều kiện và phương pháp lấy mẫu không tương đương.

Các nhận định trên chỉ có giá trị khi cùng chỉ tiêu được đo bằng phương pháp tương đương. Nếu kết quả bất thường, nên đo lặp lại sau khi kiểm tra độ kín, purge đường lấy mẫu và ổn định áp suất, lưu lượng cùng nhiệt độ của hệ thống.

Câu Hỏi Thường Gặp

Lấy Mẫu Sau Bộ Lọc Có Luôn Chính Xác Hơn Không?

Không. Mẫu sau bộ lọc phản ánh chất lượng khí sau xử lý, nhưng không đại diện cho chất lượng khí đầu vào. Vị trí chính xác hơn là vị trí phù hợp với mục tiêu kiểm tra. Muốn đánh giá hiệu quả bộ lọc, cần so sánh mẫu trước và sau trong điều kiện tương đương.

Bộ Lọc Bụi Có Làm Tăng Độ Tinh Khiết Của Argon Hoặc Nitơ Không?

Bộ lọc bụi có thể giảm hạt rắn nhưng không tự loại bỏ Oxy, CO2 hoặc các khí tạp đã hòa trộn trong dòng Argon hay Nitơ. Vì vậy, lượng bụi giảm không đồng nghĩa độ tinh khiết về thành phần khí tăng.

Có Thể Dùng Chung Một Điểm Lấy Mẫu Để Kiểm Tra Toàn Hệ Thống Không?

Không nên. Một điểm lấy mẫu chỉ phản ánh chất lượng khí tại vị trí đó trong thời điểm đo. Muốn xác định vấn đề nằm ở nguồn, bộ lọc hay đường ống phía sau, cần lấy mẫu tại các vị trí tương ứng để đối chiếu.

Sau Khi Thay Lõi Lọc Cần Chờ Bao Lâu Mới Lấy Mẫu?

Không có thời gian cố định cho mọi hệ thống. Cần purge theo quy trình, cho hệ thống vận hành ở điều kiện đại diện và chờ chỉ số của máy phân tích ổn định. Thời gian thực tế phụ thuộc thể tích đường ống, lưu lượng mẫu, loại lõi lọc, chỉ tiêu đo và hướng dẫn của nhà sản xuất.

Kết Luận

Việc lấy mẫu khí trước hay sau bộ lọc phải dựa trên mục tiêu phân tích, không chỉ vì thuận tiện kết nối. Mẫu trước bộ lọc phản ánh chất lượng khí đầu vào, mẫu sau bộ lọc cho biết chất lượng khí sau xử lý, còn mẫu tại điểm sử dụng phản ánh dòng khí thực tế được cấp đến thiết bị.
