Áp Suất Mắc Kẹt Trong Đường Ống Giữa Hai Van Nguy Hiểm Thế Nào?

Khi hai van ở hai đầu cùng đóng, đoạn ống nằm giữa chỉ được cô lập khỏi phần còn lại của hệ thống. Lượng khí hoặc chất lỏng bên trong không tự thoát ra, vì vậy đoạn ống vẫn có thể duy trì áp suất dù thiết bị đã ngừng hoạt động và nguồn cấp chính đã được khóa.

Nếu người vận hành nới đầu nối, tháo van, mở bộ lọc hoặc sửa chữa khi chưa xác nhận hết áp, môi chất có thể thoát ra đột ngột và làm phụ kiện văng, dây quật hoặc gây chấn thương do áp suất. Áp suất mắc kẹt trong đường ống còn có thể tăng khi nhiệt độ môi trường tăng, đặc biệt nếu đoạn ống chứa chất lỏng có khả năng giãn nở.

Vì vậy, trạng thái “hai van đã đóng” không đồng nghĩa với “đường ống đã hết áp”. Trước khi can thiệp, cần thực hiện đúng quy trình cô lập, xả áp và xác nhận không còn năng lượng nguy hiểm trong đoạn ống.

Áp Suất Mắc Kẹt Trong Đường Ống Giữa Hai Van Nguy Hiểm Thế Nào?

Áp Suất Mắc Kẹt Trong Đường Ống Là Gì?

Áp suất mắc kẹt là áp suất còn tồn tại khi khí hoặc chất lỏng bị giữ trong một thể tích kín, chẳng hạn đoạn ống nằm giữa hai van khóa đã đóng. Khi các van đóng kín, môi chất trong đoạn ống bị giữ lại và không tự động được xả áp. Tuy nhiên, nếu van cô lập bị rò qua bộ phận làm kín, áp suất trong đoạn ống còn có thể tăng trở lại dù các van vẫn đang ở vị trí đóng.

Vì vậy, đoạn ống vẫn có thể còn áp suất ngay cả khi:

• Nguồn cấp chính đã được khóa.
• Thiết bị phía sau đã dừng hoạt động.
• Đồng hồ tại nguồn hoặc vị trí khác đã trở về 0.
• Bên ngoài hệ thống không có dấu hiệu bất thường.

Tình trạng tương tự cũng có thể xuất hiện ở bộ điều áp và dây cấp khí sau khi khóa van bình. Chẳng hạn, bài viết về cách xả áp khí Argon thừa giải thích vì sao khóa nguồn không đồng nghĩa phần khí còn lại trong thiết bị đã hết áp.

Áp Suất Thường Mắc Kẹt Trong Những Trường Hợp Nào?

Áp suất mắc kẹt có thể hình thành tại bất kỳ đoạn ống hoặc thiết bị nào bị cô lập nhưng không có đường xả áp phù hợp. Các trường hợp thường gặp gồm:

• Khóa hai van để cô lập thiết bị: Khí còn lại giữa hai van vẫn được giữ trong đường ống dù nguồn chính đã ngừng cấp.
• Đóng van trước và sau bộ lọc hoặc bộ điều áp: Thân thiết bị và các đoạn nối có thể vẫn chứa khí nén.
• Cô lập một nhánh không còn sử dụng: Nhánh đã khóa nhưng chưa xả áp vẫn có thể duy trì áp suất trong thời gian dài.
• Van một chiều kết hợp với van khóa: Van một chiều có thể ngăn dòng khí quay ngược, khiến áp suất bị giữ lại ở một vùng đường ống khi đầu còn lại được khóa. Tuy nhiên, van một chiều không thay thế van cô lập chuyên dụng và không được xem là ranh giới cô lập an toàn khi bảo trì.
• Đường chuyển CO2 lỏng hoặc khí hóa lỏng bị khóa hai đầu: Chất lỏng bị giữ kín có thể giãn nở khi nhiệt độ tăng và làm áp suất tăng nhanh.

Nguy cơ không chỉ xuất hiện trên đoạn ống dài. Một khoang nhỏ trong thân van, bộ lọc, bộ điều áp hoặc đầu nối cũng có thể giữ áp. Vì vậy, cần xác định toàn bộ thể tích bị cô lập trên sơ đồ và hệ thống thực tế trước khi tháo hoặc bảo trì thiết bị.

Vì Sao Áp Suất Mắc Kẹt Trong Đường Ống Có Thể Nguy Hiểm?

Áp suất mắc kẹt là một dạng năng lượng tồn dư. Đoạn ống đã được cô lập vẫn có thể gây chấn thương hoặc hư hỏng nếu người vận hành mở kết nối khi chưa xả áp, hoặc nếu áp suất bên trong tiếp tục tăng do nhiệt độ thay đổi.

Khí Nén Vẫn Chứa Năng Lượng

Khí bị giữ trong đoạn ống vẫn có khả năng giãn nở và thoát ra nhanh khi xuất hiện một đường mở. Nếu nới ren, tháo mặt bích hoặc mở chén lọc đột ngột, khí nén có thể:

• Đẩy phụ kiện hoặc chi tiết tháo lắp văng ra ngoài.
• Làm dây mềm hoặc đường ống nhỏ chuyển động mạnh.
• Cuốn theo bụi bẩn và mảnh vụn với tốc độ cao.
• Gây tiếng nổ áp suất và chấn thương cho người đứng gần.
• Phát tán khí nguy hiểm vào khu vực làm việc.

Khí Hóa Lỏng Có Thể Tăng Áp Khi Nhiệt Độ Tăng

Khi CO2 lỏng hoặc chất lỏng lạnh sâu bị giữ trong một đoạn ống kín giữa hai van, nhiệt độ tăng có thể khiến chất lỏng giãn nở. Nếu thể tích không đủ khả năng bù giãn nở và không có thiết bị bảo vệ quá áp phù hợp, áp suất bên trong có thể tăng nhanh, vượt giới hạn chịu áp của đường ống, van hoặc phụ kiện.

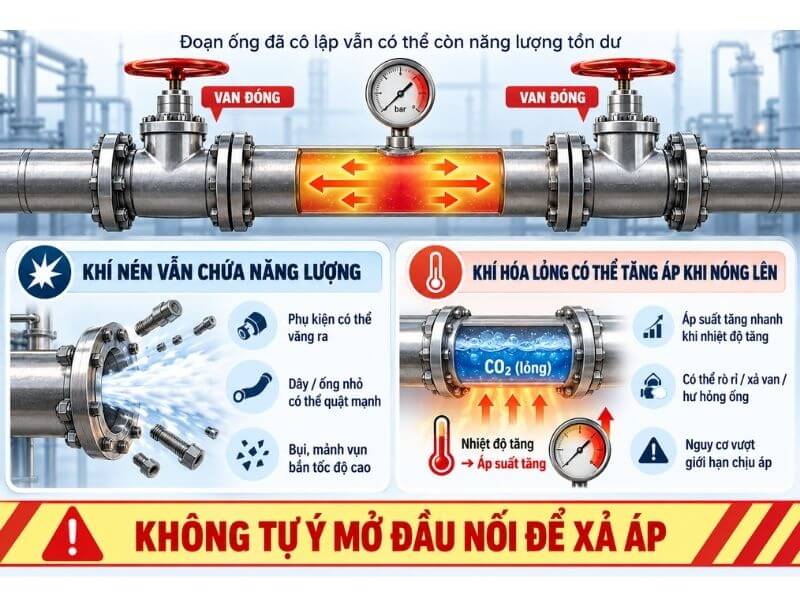

Lý Do Áp Suất Mắc Kẹt Trong Đường Ống Có Thể Nguy Hiểm

Hậu quả có thể gồm rò rỉ, van an toàn xả, hư hỏng thiết bị hoặc vỡ đường ống. Theo hướng dẫn an toàn CO2 lỏng của EIGA, chất lỏng bị giữ trong thể tích kín giữa hai van có thể tăng áp khi nhiệt độ tăng và làm hư hỏng đường ống. Những vị trí có khả năng giữ CO2 lỏng cần được trang bị thiết bị bảo vệ quá áp phù hợp với thiết kế hệ thống.

Vì vậy, các đoạn có khả năng giữ chất lỏng phải được đánh giá ngay từ thiết kế và trang bị giải pháp xả giãn nở theo tiêu chuẩn áp dụng. Không tự ý mở đầu nối để giải phóng áp suất.

Vì Sao Đồng Hồ Về 0 Nhưng Đoạn Ống Vẫn Có Thể Còn Áp?

Đồng hồ áp suất chỉ phản ánh áp suất tại vị trí mà nó đang kết nối. Nếu đoạn ống cần bảo trì đã bị cô lập khỏi đồng hồ, chỉ số về 0 không chứng minh đoạn đó đã hết áp.

Các nguyên nhân thường gặp gồm:

• Đồng hồ không nằm trên đoạn bị cô lập: Đồng hồ có thể đang đo phía nguồn hoặc phía thiết bị, trong khi áp suất vẫn bị giữ ở đoạn giữa hai van.
• Van một chiều ngăn truyền áp: Áp suất phía sau van không truyền ngược về vị trí đặt đồng hồ.
• Van khóa chia hệ thống thành nhiều vùng: Mỗi đoạn giữa các van có thể duy trì một mức áp suất khác nhau.
• Đồng hồ bị khóa hoặc hư hỏng: Van chân đồng hồ đóng, đường lấy áp bị tắc hoặc kim bị kẹt đều có thể làm đồng hồ hiển thị 0 không chính xác.
• Không có điểm đo tại vị trí bảo trì: Khi thể tích bị cô lập không được trang bị đồng hồ hoặc điểm xác nhận áp, người vận hành không thể dựa vào chỉ số ở khu vực khác.

Vì vậy, phải xác định ranh giới cô lập và kiểm tra trạng thái áp suất tại chính đoạn ống cần can thiệp. Việc xả và xác nhận hết áp phải thực hiện qua điểm được thiết kế cho mục đích này, theo quy trình an toàn của hệ thống.

Kiểm Tra Gì Trước Khi Bảo Trì Đoạn Ống?

Trước khi tháo phụ kiện hoặc can thiệp vào đoạn ống, phải xác định và kiểm soát toàn bộ nguồn năng lượng có thể còn mắc kẹt. Công việc này cần được thực hiện theo quy trình an toàn của hệ thống và bởi người đã được đào tạo.

• Xác định phạm vi cô lập: Nhận diện chính xác hai van biên, các nhánh nối, van một chiều và thiết bị nằm trong đoạn cần bảo trì.
• Xác định môi chất bên trong: Kiểm tra loại khí, trạng thái khí nén hay khí hóa lỏng, áp suất vận hành và nguy cơ liên quan đến môi chất.
• Kiểm tra sơ đồ và điểm xả: Xác định điểm xả áp được thiết kế cho chính đoạn ống đó, đồng thời kiểm tra nơi tiếp nhận hoặc hướng thoát khí an toàn.
• Cô lập nguồn theo quy trình: Đóng, khóa và gắn cảnh báo tại các van cô lập theo quy trình kiểm soát năng lượng của cơ sở.
• Giải phóng áp suất an toàn: Sử dụng van xả hoặc cơ cấu chuyên dụng để đưa môi chất về vị trí đã được đánh giá an toàn. Không xả tùy ý vào khu vực làm việc.
• Xác nhận hết áp tại đúng đoạn ống: Kiểm tra bằng điểm đo hoặc phương pháp xác nhận được phê duyệt dành cho đoạn cần bảo trì. Không chỉ dựa vào đồng hồ ở khu vực khác. Nếu có khả năng áp suất tích tụ trở lại do van cô lập không kín, nguồn cấp khác hoặc biến đổi nhiệt độ, phải duy trì biện pháp kiểm soát và theo dõi trong suốt thời gian làm việc theo quy trình an toàn.
• Chỉ mở hệ thống khi được cho phép: Việc tháo mặt bích, bộ lọc, đồng hồ hoặc phụ kiện chỉ được thực hiện sau khi người phụ trách xác nhận đoạn ống đã cô lập và hết áp.

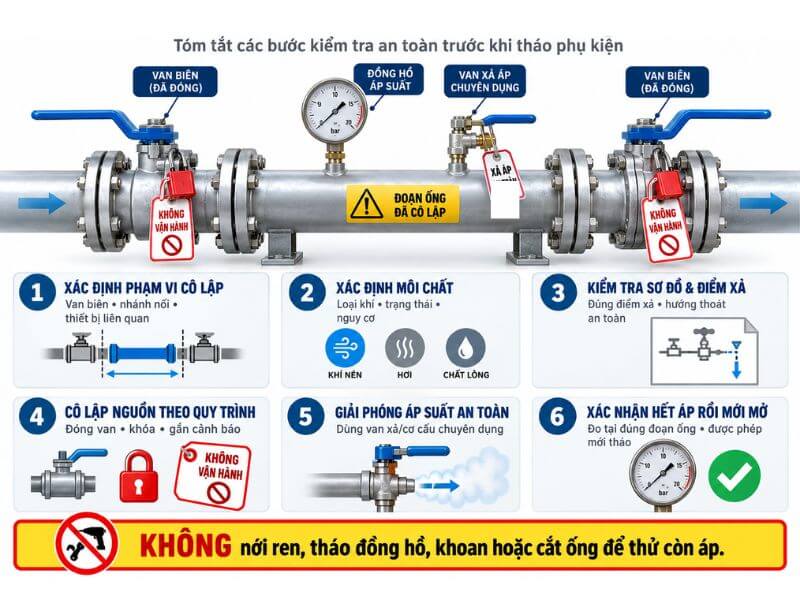

Kiểm Tra Gì Trước Khi Bảo Trì Đoạn Ống?

Nguyên tắc cô lập nguồn, kiểm soát năng lượng tồn dư và xác nhận trạng thái an toàn trước bảo trì cũng được đề cập trong hướng dẫn kiểm soát năng lượng nguy hiểm của OSHA. Khi áp dụng thực tế, cần tuân thủ quy trình của cơ sở và các quy định hiện hành tại Việt Nam.

Không nới ren, tháo đồng hồ, khoan hoặc cắt đường ống để kiểm tra xem còn áp suất hay không. Nếu không có điểm xả hoặc điểm xác nhận phù hợp, phải dừng công việc và yêu cầu người có chuyên môn đánh giá phương án xử lý.

Làm Thế Nào Để Phòng Ngừa Áp Suất Mắc Kẹt Trong Đường Ống?

Phòng ngừa áp suất mắc kẹt cần được thực hiện từ khâu thiết kế hệ thống đến quy trình vận hành và bảo trì. Các biện pháp chính gồm:

• Nhận diện thể tích có thể bị cô lập: Kiểm tra các đoạn nằm giữa hai van khóa, giữa van khóa và van một chiều, cũng như khoang bên trong bộ lọc, bộ điều áp hoặc thiết bị.
• Bố trí điểm đo và điểm xả: Mỗi vùng có khả năng giữ áp cần có phương tiện kiểm tra và giải phóng áp suất phù hợp, dẫn môi chất đến vị trí an toàn.
• Lắp thiết bị xả áp nhiệt: Các đoạn có khả năng giữ chất lỏng phải được bảo vệ trước hiện tượng tăng áp do giãn nở nhiệt.
• Quy định rõ trạng thái van: Sơ đồ và hướng dẫn vận hành phải thể hiện van nào đóng, van nào mở và đoạn nào có thể còn áp trong từng chế độ.
• Áp dụng khóa và gắn thẻ: Khi bảo trì, cần khóa các nguồn cấp, gắn cảnh báo và kiểm soát việc mở lại theo quy trình của cơ sở.
• Đào tạo người vận hành: Nhân viên phải hiểu rằng đóng van chỉ tạo ranh giới cô lập, không đồng nghĩa khí hoặc chất lỏng bên trong đã được xả hết.

Riêng với đường ống CO2 lỏng, thiết bị xả áp phải phù hợp với môi chất, áp suất thiết kế và khả năng xả yêu cầu. Đường xả cần dẫn đến vị trí an toàn, đồng thời không được bố trí van khóa có thể cô lập thiết bị xả khỏi đoạn ống mà nó bảo vệ.

Câu Hỏi Thường Gặp

Đóng Cả Hai Van Có Làm Đoạn Ống Tự Hết Áp Không?

Không. Hai van đóng chỉ cô lập đoạn ống khỏi phần còn lại của hệ thống. Khí hoặc chất lỏng nằm giữa hai van vẫn có thể duy trì áp suất cho đến khi được giải phóng qua điểm xả được thiết kế phù hợp.

Khí Argon Hoặc Nitơ Mắc Kẹt Có Nguy Hiểm Không?

Có. Argon và Nitơ không cháy nhưng khí nén vẫn chứa năng lượng. Khi đầu nối được mở đột ngột, khí có thể làm phụ kiện văng hoặc dây chuyển động mạnh. Nếu thoát vào khu vực kín, hai khí này còn có thể làm giảm nồng độ Oxy và gây ngạt mà không có mùi cảnh báo.

Vì Sao Chất Lỏng Bị Khóa Kín Có Thể Tăng Áp Rất Nhanh?

Chất lỏng có độ nén rất thấp nên khi bị giữ trong một thể tích kín, sự giãn nở do nhiệt độ tăng có thể tạo ra mức tăng áp suất rất lớn. Nếu không có biện pháp bảo vệ quá áp phù hợp, đường ống, van hoặc phụ kiện có nguy cơ hư hỏng hay vỡ. Khí nén cũng nguy hiểm do năng lượng tích trữ, nhưng cơ chế gây nguy hiểm không hoàn toàn giống chất lỏng bị khóa kín.

Có Được Nới Nhẹ Đầu Nối Để Kiểm Tra Áp Suất Không?

Không. Nới đầu nối có thể làm khí hoặc chất lỏng thoát ra đột ngột, khiến phụ kiện văng và gây chấn thương. Phải xả áp qua cơ cấu chuyên dụng, sau đó xác nhận trạng thái không áp tại chính đoạn cần làm việc theo quy trình đã được phê duyệt.

Kết Luận

Đóng hai van chỉ tạo ranh giới cô lập, không chứng minh khí hoặc chất lỏng trong đoạn ống ở giữa đã được giải phóng. Áp suất mắc kẹt vẫn có thể gây nguy hiểm khi tháo phụ kiện, nếu bên trong có CO2 lỏng hoặc khí hóa lỏng, áp suất còn có thể tăng nhanh khi nhiệt độ tăng.

Liên hệ Khí Việt Tâm tư vấn nguồn khí công nghiệp cho hệ thống đường ống

Trước khi bảo trì, cần thực hiện theo trình tự: xác định vùng bị cô lập → nhận diện môi chất → kiểm tra điểm đo → xả áp bằng cơ cấu chuyên dụng → xác nhận hết áp tại đúng đoạn ống → chỉ tháo lắp khi được phép. Không dựa vào trạng thái van hoặc đồng hồ đặt ở vị trí khác để kết luận hệ thống đã an toàn. Nếu cần lựa chọn nguồn khí công nghiệp phù hợp với yêu cầu về áp suất, lưu lượng và độ tinh khiết của hệ thống, hãy liên hệ Khí Việt Tâm qua Hotline/Zalo: 0911 601 959 để được tư vấn.
