Cụm Van Bình Nitơ Lỏng 175L Gồm Những Gì? Chức Năng Và Cách Nhận Biết

Cụm van bình Nitơ lỏng 175L có thể đảm nhiệm nhiều chức năng như cấp khí, lấy lỏng, tạo áp và xả khí. Nhận diện sai chức năng có thể dẫn đến lấy nhầm pha khí – lỏng, xả khí ngoài ý muốn hoặc tác động nhầm vào thiết bị an toàn.

Vì vậy, không nên xác định chức năng chỉ dựa vào màu tay van hay vị trí lắp đặt. Bài viết dưới đây giúp phân biệt các bộ phận thường gặp và vai trò của từng bộ phận, cấu hình thực tế phải được xác nhận bằng nhãn, sơ đồ và tài liệu của đúng model bình đang sử dụng.

Cụm Van Bình Nitơ Lỏng 175L Gồm Những Gì? Chức Năng Và Cách Nhận Biết

Cụm van bình Nitơ lỏng 175L thường gồm những bộ phận nào?

Bảng trên cho thấy cụm van bình Nitơ lỏng 175L bao gồm các van thao tác, mạch chức năng và thiết bị đo đi kèm, không có nghĩa cả tám mục đều là những van độc lập. Tùy hãng và model, số lượng van, cách bố trí và chức năng tích hợp có thể khác nhau. Một số model kết hợp mạch tạo áp và economizer trong cùng bộ điều chỉnh; hệ thống bảo vệ quá áp cũng có thể sử dụng van an toàn kết hợp đĩa nổ theo thiết kế.

Chức năng của từng van khác nhau thế nào?

Van sử dụng khí

Van sử dụng khí đưa Nitơ ở pha khí đến bộ điều áp hoặc hệ thống sử dụng. Tùy cấu hình, Nitơ lỏng có thể đi qua bộ hóa hơi để tạo khí cấp ra, khi áp suất trong khoang hơi đạt điều kiện cài đặt, mạch economizer có thể ưu tiên khai thác khí từ khoang hơi. Đường đi thực tế của dòng khí phải được xác nhận bằng sơ đồ của đúng model bình. Cần xác nhận đúng đầu nối và yêu cầu cấp khí trước khi kết nối.

Van lấy Nitơ lỏng

Van lấy lỏng đưa Nitơ ở pha lỏng ra đường chuyển lỏng hoặc hệ thống chuyên dụng. Trên một số model, van này còn dùng để nạp lỏng.

Không dùng đầu lấy lỏng thay trực tiếp cho đầu cấp khí. Nếu lấy lỏng để cấp cho bộ hóa hơi ngoài, toàn bộ đường dẫn và thiết bị phải được thiết kế phù hợp với Nitơ lỏng.

Van vent hoặc van xả thao tác

Van vent cho phép xả khí trong các thao tác được nhà sản xuất quy định. Đây không phải van an toàn và không tự thực hiện chức năng bảo vệ quá áp như van an toàn.

Không tự mở vent chỉ vì thấy áp suất tăng, phải xác định tình trạng bình và thực hiện theo quy trình của đúng model.

Van an toàn

Van an toàn tự mở để giải phóng khí khi áp suất đạt ngưỡng cài đặt, giúp bảo vệ bình khỏi quá áp. Bộ phận này hoạt động độc lập với thao tác cấp khí, lấy lỏng hoặc xả khí thông thường.

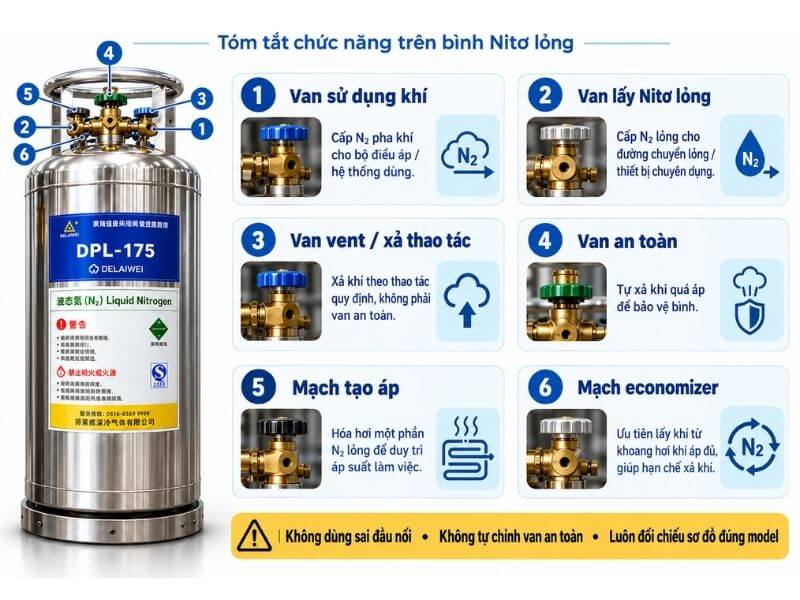

Chức năng của từng van khác nhau thế nào?

Không bịt đường xả, khóa chặn, tự chỉnh ngưỡng hoặc dùng van an toàn như van vận hành. Nếu van xả bất thường hoặc kéo dài, cần để đơn vị có chuyên môn kiểm tra.

Mạch tạo áp và mạch economizer

Hai mạch này phục vụ những mục đích khác nhau:

• Mạch tạo áp: Hóa hơi một phần Nitơ lỏng rồi đưa khí trở lại khoang hơi, hỗ trợ nâng hoặc duy trì áp suất làm việc.
• Mạch economizer: Khi áp suất đạt ngưỡng cài đặt và có nhu cầu sử dụng khí, mạch ưu tiên lấy khí từ khoang hơi vào đường cấp, giúp hạn chế lượng khí phải xả do áp suất tăng.

Economizer không thay thế van an toàn và không bảo đảm bình sẽ không xả khí khi ngừng sử dụng. Hai chức năng tạo áp và economizer có thể được tích hợp trong cùng bộ điều chỉnh, cấu hình và nguyên lý cụ thể phải đối chiếu tài liệu của đúng model.

Nguyên lý hoạt động của mạch tạo áp, economizer và đường lấy khí được minh họa trong tài liệu kỹ thuật bình khí lỏng của Chart Industries. Đây là tài liệu tham khảo về cấu tạo và nguyên lý, không thay thế sơ đồ của model bình đang sử dụng.

Làm sao nhận biết đúng từng van trên bình?

Cần nhận diện van bằng nhãn và tài liệu của đúng model bình, theo thứ tự sau:

• Xác định hãng và mã model: Đọc thông tin trên bảng tên của bình. Dung tích 175L chưa đủ để xác định cấu hình cụm van.
• Đọc nhãn tại từng cổng: Ghi nhận tên hoặc ký hiệu như GAS, LIQUID, VENT, PRESSURE BUILDING nếu có, đối chiếu ý nghĩa trong tài liệu đi kèm.
• Đối chiếu sơ đồ dòng chảy: Xác định cổng nối với đường lấy khí, lấy lỏng, mạch tạo áp và các thiết bị bảo vệ.
• Kiểm tra hướng dòng và tên đường ống: Đối chiếu mũi tên, ký hiệu trên bộ phận với sơ đồ, không tự tháo đường ống để dò chức năng.
• Kiểm tra tài liệu bàn giao: Bảo đảm hướng dẫn và sơ đồ thuộc đúng model, đúng phiên bản cấu hình của bình đang sử dụng.
• Yêu cầu xác nhận khi thông tin không rõ: Nếu nhãn mất, khó đọc hoặc bố trí thực tế khác sơ đồ, cần nhà cung cấp hoặc người có chuyên môn kiểm tra trước khi thao tác.

Không nhận diện van chỉ bằng màu tay vặn, vị trí hoặc hình dáng, không mở thử van để đoán chức năng. Khi chưa xác định chắc chắn, chưa kết nối thiết bị hoặc vận hành qua cổng đó.

Phân biệt nhanh các van dễ nhầm

Bảng này giúp phân biệt chức năng, không thay thế sơ đồ nhận diện trên bình thực tế. Nếu nhãn và tài liệu không khớp, không mở thử hoặc chuyển đổi đầu nối để sử dụng thay thế.

Cần kiểm tra gì trước khi vận hành cụm van?

Trước khi vận hành cụm van bình Nitơ lỏng 175L, cần xác nhận đúng chức năng từng cổng, tình trạng cụm van và điều kiện an toàn tại nơi sử dụng:

• Nhãn và ký hiệu còn rõ: Đọc được tên cổng, nhận diện được các van theo tài liệu của đúng model.
• Không có hư hỏng bên ngoài: Thân van, tay vặn và đầu nối không nứt, móp, cong hoặc biến dạng.
• Kiểm tra dấu hiệu rò rỉ: Chú ý tiếng xì hoặc băng tuyết xuất hiện ở vị trí bất thường. Không mặc nhiên xem mọi hiện tượng đóng tuyết là rò rỉ.
• Đồng hồ áp suất không có biểu hiện bất thường: Mặt và kim không hỏng, số chỉ nằm trong phạm vi vận hành quy định. Chỉ nhìn kim vẫn chưa đủ xác nhận đồng hồ đo chính xác.
• Kết nối đúng đường sử dụng: Phân biệt rõ đường cấp khí và đường lấy lỏng, đầu nối, ống dẫn và thiết bị phía sau phải phù hợp với pha môi chất, áp suất và nhiệt độ.
• Trạng thái van đúng hướng dẫn: Đối chiếu chế độ chuẩn bị sử dụng, không áp dụng một trạng thái đóng/mở chung cho mọi model.
• Khu vực đủ thông thoáng: Bảo đảm thông gió phù hợp để kiểm soát nguy cơ thiếu Oxy. Trang bị thiết bị giám sát nồng độ Oxy nếu kết quả đánh giá rủi ro xác định cần thiết.
• Bảo hộ chống lạnh sâu: Sử dụng phương tiện bảo vệ mắt, mặt và tay phù hợp với nguy cơ tiếp xúc Nitơ lỏng theo quy trình của cơ sở. Không chạm trực tiếp vào đường ống, van hoặc bề mặt đang ở nhiệt độ lạnh sâu.
• Người vận hành đã được hướng dẫn: Hiểu đúng model bình, quy trình sử dụng và cách xử lý khi xuất hiện bất thường.

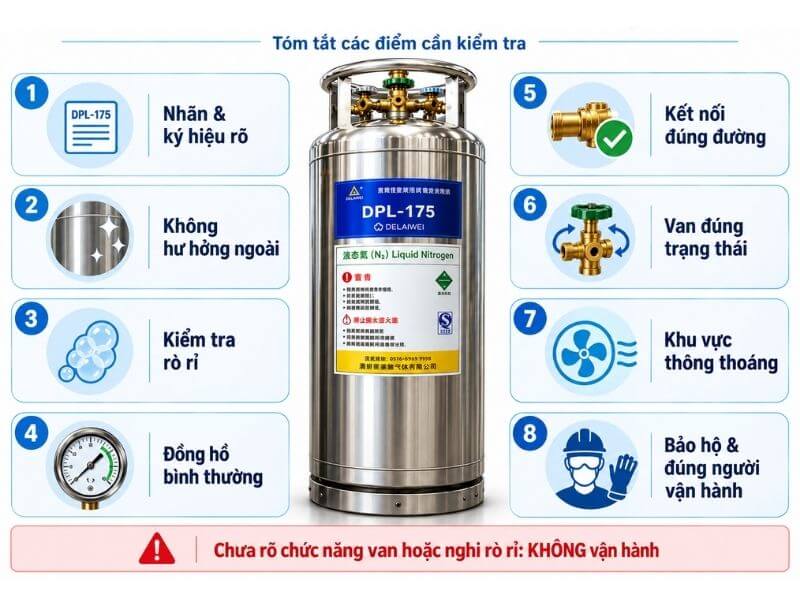

Cần kiểm tra gì trước khi vận hành cụm van?

Nếu chưa xác định được chức năng van, nghi rò rỉ hoặc có hư hỏng, chưa đưa bình vào sử dụng. Báo người phụ trách hoặc nhà cung cấp kiểm tra, không mở thử van hay tự siết, tháo cụm nối khi còn áp.

Tài liệu EIGA SI 27/20 về vận hành an toàn bình chứa khí lỏng cách nhiệt chân không cũng nhấn mạnh việc kiểm tra tình trạng bình, van thao tác, đầu nối, đồng hồ áp suất và thiết bị bảo vệ, đặc biệt trong quy trình kiểm tra trước khi nạp bình.

Những việc tuyệt đối không nên làm

Khi sử dụng cụm van bình Nitơ lỏng 175L, không thử thao tác để đoán chức năng hoặc tự can thiệp vào thiết bị bảo vệ. Những hành động cần tránh gồm:

• Xoay thử từng van để nhận diện: Có thể khiến khí hoặc Nitơ lỏng thoát ra ngoài ý muốn.
• Mở đường lấy lỏng vào hệ thống chỉ thiết kế nhận khí: Có thể khiến đường ống, bộ điều áp và thiết bị tiếp xúc với nhiệt độ ngoài giới hạn cho phép.
• Dùng van an toàn để xả áp chủ động: Đây là thiết bị bảo vệ tự động, không thay thế van xả thao tác.
• Bịt đường xả hoặc tự điều chỉnh thiết bị xả áp: Có thể làm mất chức năng bảo vệ quá áp của bình.
• Tự thay đổi trạng thái hoặc cài đặt mạch tạo áp, economizer: Chỉ thao tác theo hướng dẫn của đúng model và trong phạm vi được phân công.
• Tháo đầu nối khi phần kết nối còn áp hoặc còn Nitơ lỏng: Đóng van chưa đủ xác nhận an toàn, đoạn ống phía sau vẫn có thể giữ áp hoặc chất lỏng.

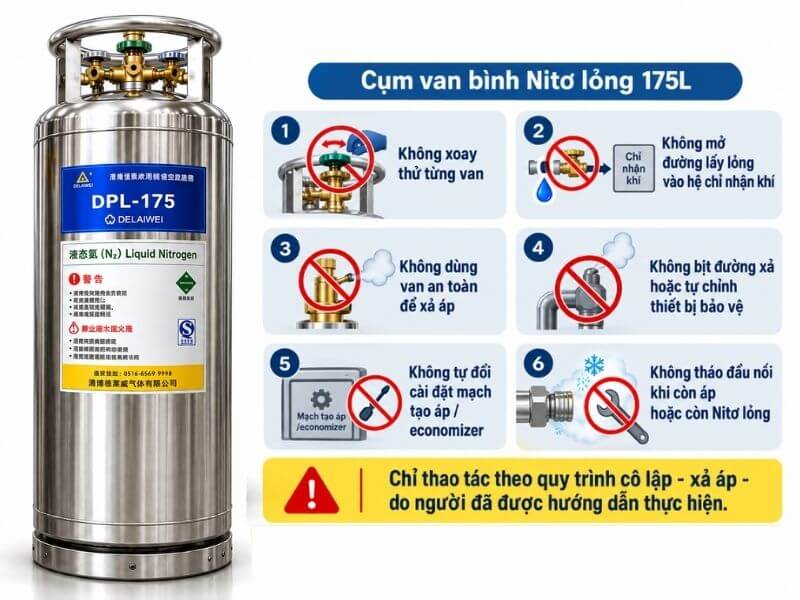

Những việc tuyệt đối không nên làm

Việc tháo kết nối phải tuân thủ quy trình cô lập, xả áp và xử lý lượng lỏng còn giữ lại, do người đã được hướng dẫn thực hiện. Không tự ý cô lập đoạn đường ống có khả năng giữ Nitơ lỏng giữa hai van chặn. Nếu thiết kế cho phép cô lập đoạn này, hệ thống phải có thiết bị bảo vệ quá áp phù hợp và được vận hành theo quy trình đã phê duyệt.

Câu hỏi thường gặp

Mọi bình Nitơ lỏng 175L có bố trí cụm van giống nhau không?

Không. Cụm van bình Nitơ lỏng 175L có thể khác nhau về cách bố trí, đầu nối và bộ điều chỉnh tùy hãng, model hoặc cấp áp suất. Cần đối chiếu tài liệu của đúng bình, không áp dụng sơ đồ của một mẫu cho tất cả.

Van vent có phải là van an toàn không?

Không. Van vent được người vận hành thao tác trong những trường hợp quy trình cho phép. Van an toàn tự mở khi áp suất đạt ngưỡng cài đặt để bảo vệ quá áp. Không dùng hai bộ phận này thay thế chức năng cho nhau.

Có thể nhận biết van cấp khí và van lấy lỏng bằng màu không?

Không thể khẳng định chỉ bằng màu tay van. Cần kiểm tra nhãn cổng, ký hiệu và đường kết nối trên sơ đồ của nhà sản xuất. Không mở thử van để xác định pha khí hay lỏng.

Làm gì khi nhãn van bị mờ hoặc không còn sơ đồ?

Tạm ngừng thao tác tại các cổng chưa xác định rõ chức năng. Ghi lại hãng, model và số sê-ri trên bảng tên, sau đó liên hệ nhà cung cấp để lấy đúng tài liệu và yêu cầu người có chuyên môn xác nhận. Nhãn cần được khôi phục chính xác trước khi tiếp tục sử dụng, không tự gán tên theo hình ảnh bình tương tự.

Kết luận

Cụm van bình Nitơ lỏng 175L có thể khác nhau theo hãng và model. Để nhận diện đúng, cần thực hiện theo trình tự:

Đọc model → kiểm tra nhãn → đối chiếu sơ đồ → xác nhận chức năng → mới vận hành.

Không thao tác thử để xác định van hoặc suy đoán từ màu tay vặn, vị trí lắp đặt. Nếu nhãn mờ, thiếu sơ đồ hoặc thông tin không khớp, cần nhà cung cấp hoặc người có chuyên môn xác nhận trước khi sử dụng.

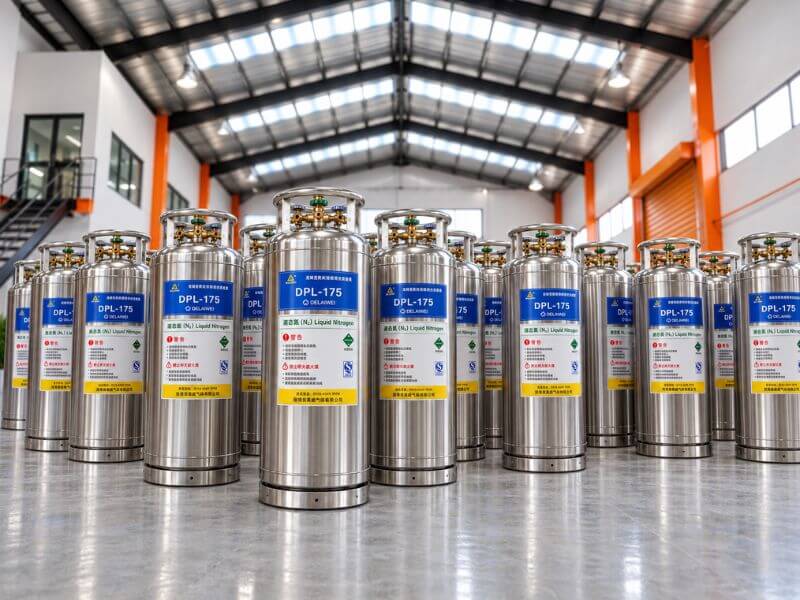

Liên hệ Khí Việt Tâm tư vấn bình Nitơ lỏng 175L và cấu hình cụm van
