Cách Đọc Đồng Hồ Áp Suất Bình Nitơ Và Nhận Biết Bình Sắp Hết

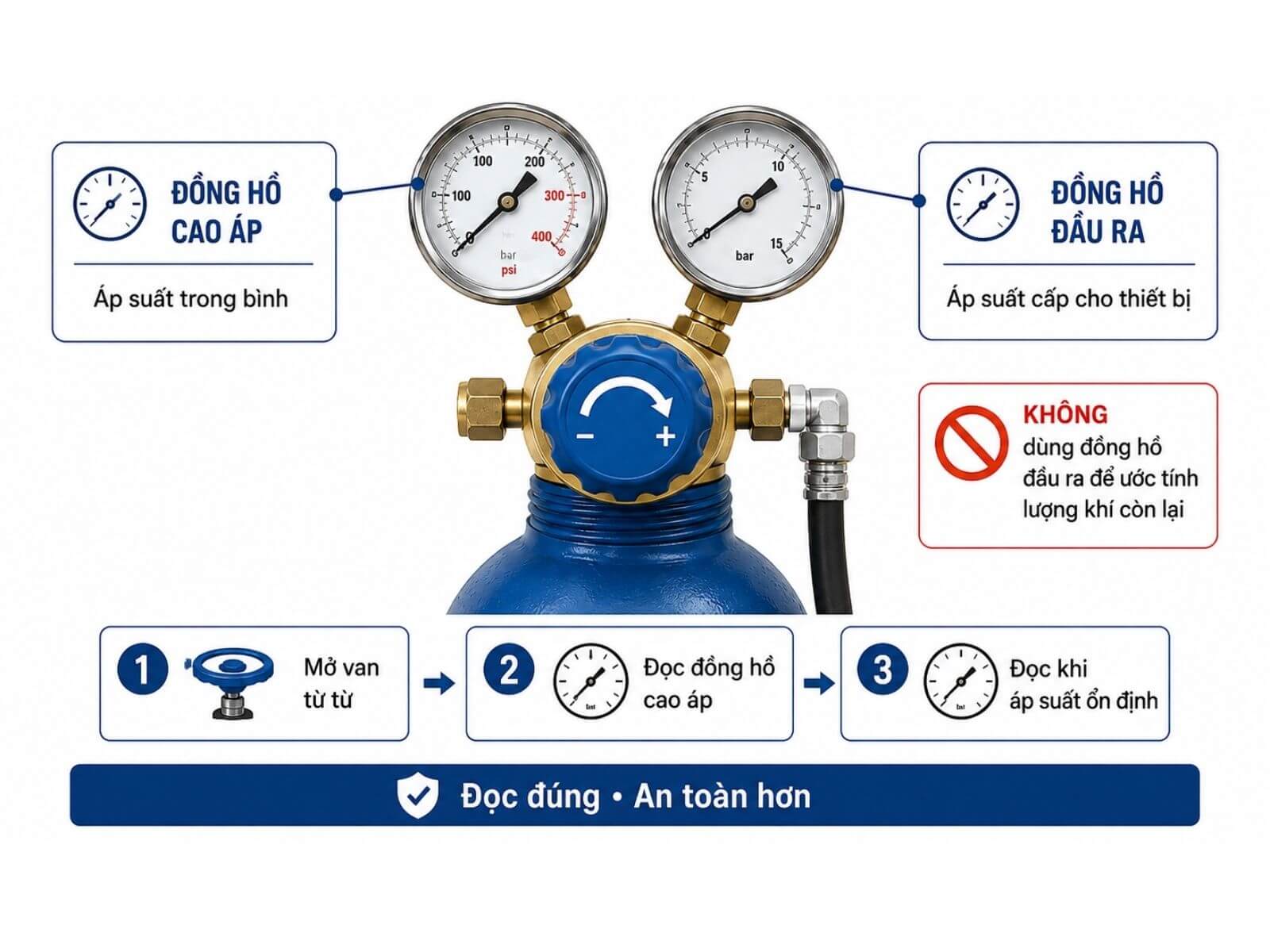

Cách đọc áp suất bình Nitơ đúng là cần phân biệt đồng hồ cao áp và đồng hồ đầu ra trên bộ điều áp. Đồng hồ cao áp cho biết áp suất trong bình, còn đồng hồ thấp áp hiển thị áp suất làm việc đã điều chỉnh để cấp cho thiết bị.

Áp suất trong bình thường giảm dần khi Nitơ được sử dụng nên có thể giúp ước tính lượng khí còn lại. Tuy nhiên, kết quả còn chịu ảnh hưởng của nhiệt độ, trạng thái đang cấp khí và độ chính xác của đồng hồ, vì vậy, một số đo riêng lẻ không cho biết chính xác tuyệt đối lượng Nitơ trong bình. Theo quan hệ khí, khi thể tích bình không đổi, áp suất phụ thuộc vào cả lượng khí và nhiệt độ.

Nội dung dưới đây áp dụng cho bình Nitơ khí nén, không dùng để đánh giá lượng Nitơ trong bình chứa Nitơ lỏng.

Cách Đọc Đồng Hồ Áp Suất Bình Nitơ Và Nhận Biết Bình Sắp Hết

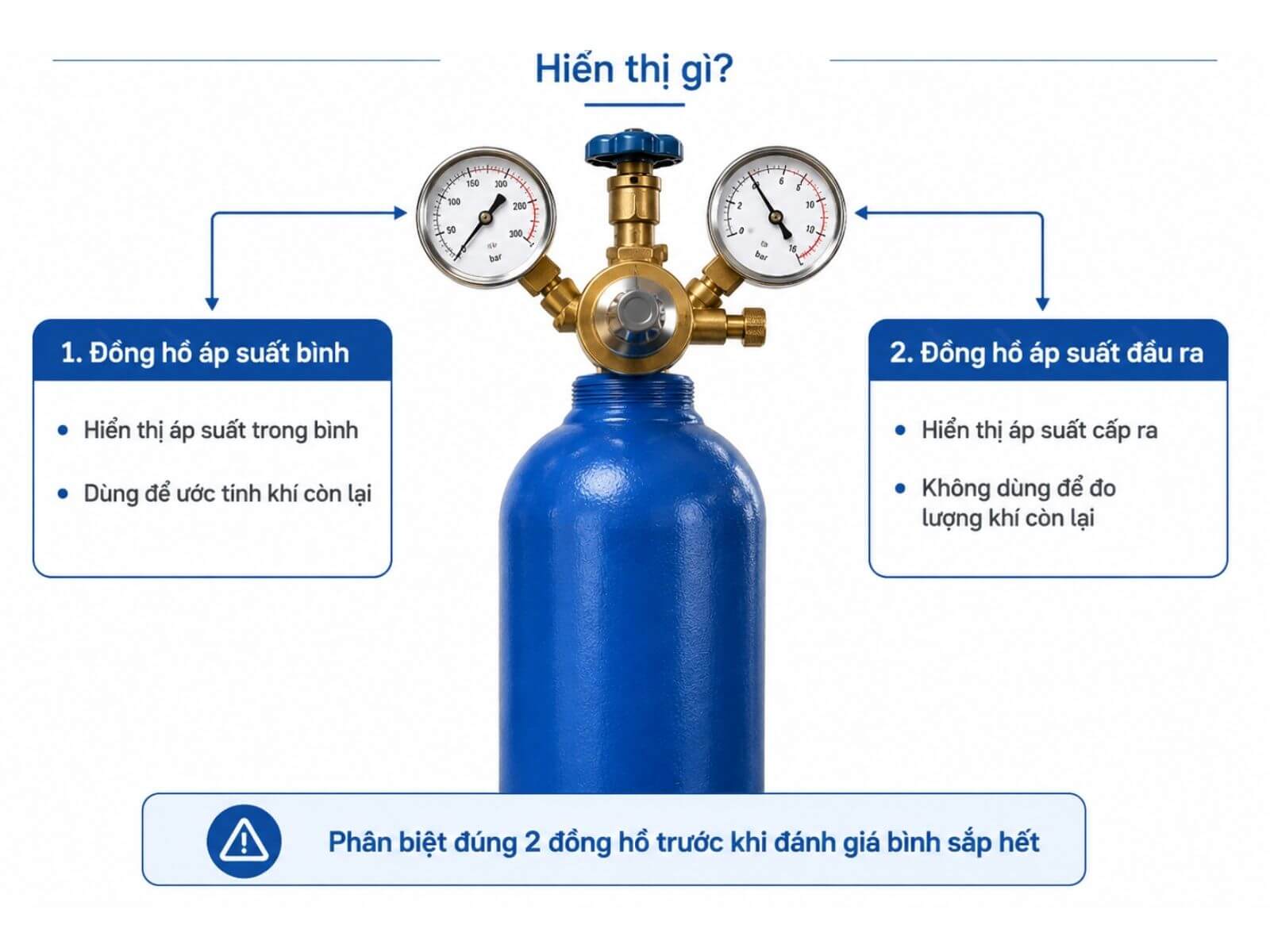

Đồng Hồ Trên Bộ Điều Áp Bình Nitơ Hiển Thị Gì?

Bộ điều áp hai đồng hồ thường hiển thị áp suất trong bình và áp suất đầu ra. Cần phân biệt đúng hai thông số này trước khi đánh giá bình Nitơ sắp hết.

Đồng Hồ Áp Suất Trong Bình

Đồng hồ này nằm ở phía đầu vào của bộ điều áp và thường có thang đo lớn hơn. Khi van bình được mở, kim đồng hồ cho biết áp suất hiện tại bên trong bình Nitơ.

Áp suất giảm dần trong quá trình sử dụng nên có thể dùng để ước tính lượng khí còn lại. Tuy nhiên, đây không phải phép đo thể tích chính xác vì kết quả còn phụ thuộc vào nhiệt độ và trạng thái cấp khí.

Đồng Hồ Trên Bộ Điều Áp Bình Nitơ Hiển Thị Gì?

Đồng Hồ Áp Suất Đầu Ra

Đồng hồ đầu ra cho biết áp suất Nitơ sau khi đi qua bộ điều áp và đang được cấp đến thiết bị. Giá trị này được điều chỉnh bằng núm chỉnh áp theo yêu cầu sử dụng.

Không dùng đồng hồ đầu ra để xác định bình còn bao nhiêu khí. Áp suất này có thể vẫn ổn định dù áp suất trong bình đã giảm, cho đến khi nguồn khí không còn đủ để duy trì mức cài đặt.

Cách Đọc Áp Suất Bình Nitơ Chính Xác

Để kết quả ít bị ảnh hưởng bởi dòng khí đang chảy, nên đọc đồng hồ khi hệ thống tạm ngừng sử dụng và áp suất đã ổn định.

Giữ bình thẳng đứng: Cố định bình chắc chắn, kiểm tra bộ điều áp, dây dẫn và các đầu nối trước khi mở khí.

Đưa áp suất đầu ra về mức thấp nhất: Vặn núm chỉnh áp theo hướng dẫn của nhà sản xuất và đóng van đầu ra nếu hệ thống có trang bị.

Mở van bình từ từ: Đứng lệch sang một bên, không để mặt đối diện trực tiếp với bộ điều áp hoặc đồng hồ. OSHA yêu cầu bình khí nén được giữ chắc ở tư thế đứng và van bình phải được mở chậm để hạn chế hư hỏng thiết bị.

Cách Đọc Đồng Hồ Áp Suất Bình Nitơ

Đọc đồng hồ cao áp: Chờ kim ổn định rồi ghi lại giá trị và đơn vị đo như bar, MPa hoặc psi.

Đối chiếu áp suất nạp ban đầu: So sánh với thông tin từ nhà cung cấp hoặc hồ sơ của bình, không mặc định mọi bình Nitơ đều có cùng áp suất nạp.

Kiểm tra lại khi không cấp khí: Dừng thiết bị, chờ áp suất ổn định và đọc lại. Số đo khi khí đang chảy có thể thấp hơn số đo tĩnh.

Không tháo bộ điều áp hoặc đầu nối khi hệ thống còn áp suất. Nếu kim rung mạnh, không về đúng vị trí hoặc áp suất giảm bất thường, cần dừng sử dụng và kiểm tra thiết bị.

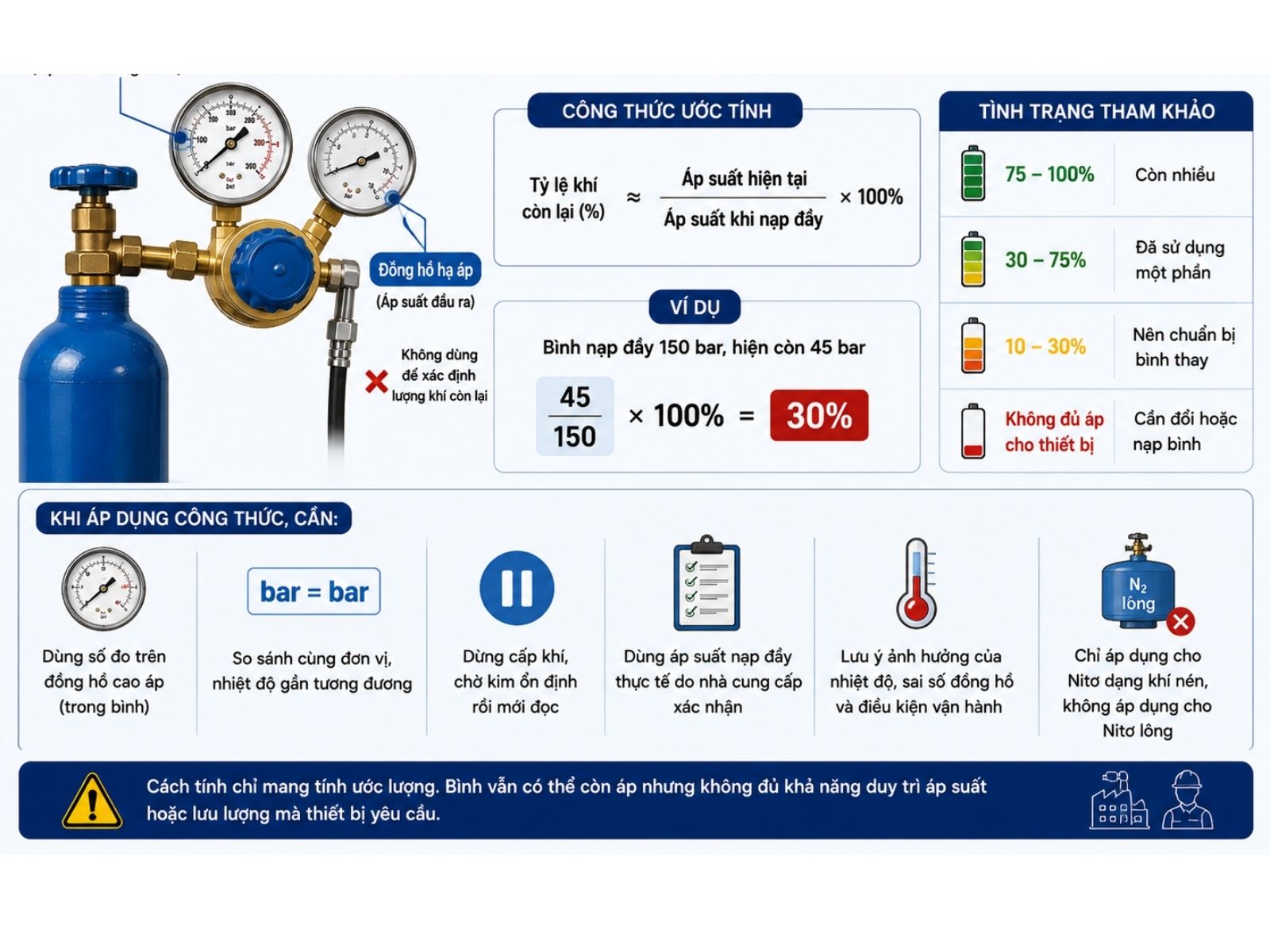

Cách Ước Tính Lượng Nitơ Còn Lại

Sau khi nắm được cách đọc áp suất bình Nitơ, lượng khí còn lại trong bình khí nén có thể được ước tính từ đồng hồ cao áp theo công thức:

Ước tính tỷ lệ khí còn lại (%) ≈ Áp suất hiện tại ÷ Áp suất khi nạp đầy × 100%

Ví dụ, bình được nạp ở 150 bar và hiện còn 45 bar:

45 ÷ 150 × 100% = 30%

Cách Ước Tính Lượng Nitơ Còn Lại

Khi áp dụng công thức, cần:

• Dùng số đo trên đồng hồ áp suất trong bình, không dùng đồng hồ đầu ra.
• So sánh hai giá trị có cùng đơn vị và được đo ở nhiệt độ gần tương đương.
• Dừng cấp khí, chờ kim ổn định rồi mới đọc.
• Dùng áp suất nạp đầy thực tế do nhà cung cấp xác nhận, không lấy giới hạn lớn nhất in trên mặt đồng hồ.

Cách tính trên chỉ mang tính ước lượng vì áp suất còn chịu ảnh hưởng của nhiệt độ, sai số đồng hồ và điều kiện vận hành. Bình vẫn có thể còn áp nhưng không đủ khả năng duy trì áp suất hoặc lưu lượng mà thiết bị yêu cầu. Công thức này chỉ áp dụng cho Nitơ dạng khí nén, không áp dụng cho bình chứa Nitơ lỏng.

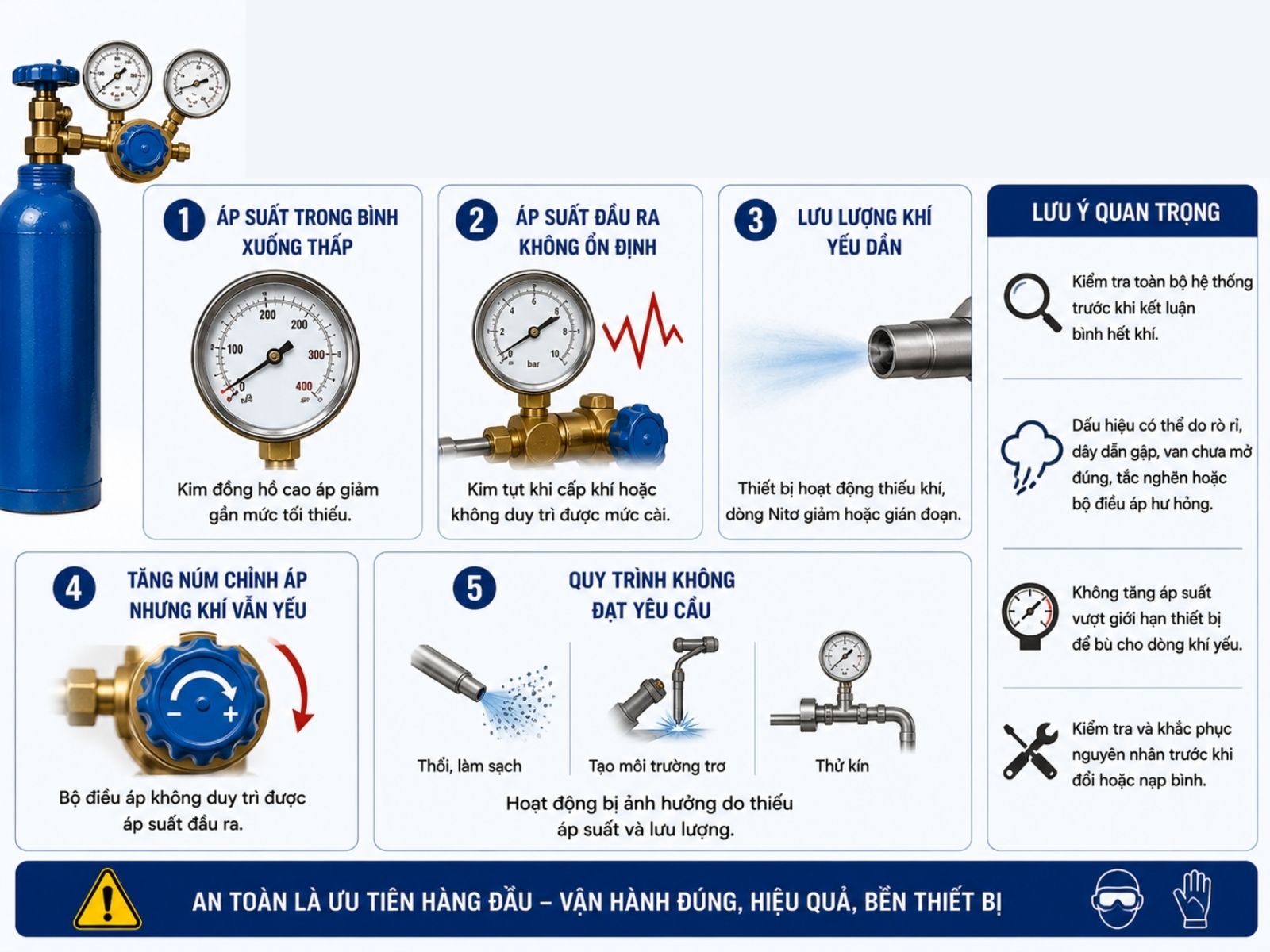

Dấu Hiệu Bình Nitơ Sắp Hết

Kết hợp cách đọc áp suất bình Nitơ với các dấu hiệu vận hành dưới đây sẽ giúp nhận biết bình có thể sắp hết:

• Áp suất trong bình xuống thấp: Kim đồng hồ cao áp giảm gần mức tối thiểu cần thiết cho thiết bị.
• Áp suất đầu ra không ổn định: Kim tụt rõ khi bắt đầu cấp khí hoặc không duy trì được mức đã cài.
• Lưu lượng khí yếu dần: Thiết bị hoạt động thiếu khí, dòng Nitơ giảm hoặc bị gián đoạn.
• Phải tăng núm chỉnh áp nhưng khí vẫn yếu: Bộ điều áp không thể duy trì áp suất đầu ra dù đã điều chỉnh thêm.
• Quy trình không đạt yêu cầu: Hoạt động thổi, làm sạch, tạo môi trường trơ hoặc thử kín bị ảnh hưởng do thiếu áp suất và lưu lượng.

Các dấu hiệu trên cũng có thể xuất phát từ rò rỉ, dây dẫn bị gập, van chưa mở đúng, đường khí tắc hoặc bộ điều áp hư hỏng. Vì vậy, cần kiểm tra toàn bộ hệ thống trước khi kết luận bình hết khí. Không tăng áp suất vượt giới hạn của thiết bị để bù cho dòng khí yếu.

Dấu Hiệu Bình Nitơ Sắp Hết

Bình Còn Áp Nhưng Khí Ra Yếu Do Đâu?

Bình còn áp không đồng nghĩa hệ thống luôn cung cấp đủ lưu lượng khi thiết bị hoạt động. Khí Nitơ ra yếu có thể do:

• Van bình chưa mở đúng: Van mở chưa đủ theo hướng dẫn có thể hạn chế dòng khí đi vào bộ điều áp.
• Bộ điều áp bị lỗi hoặc tắc: Lõi van, màng điều áp hoặc đường khí bên trong có thể hoạt động không ổn định và gây tụt áp đầu ra.
• Dây dẫn bị gập, tắc hoặc rò rỉ: Đường khí bị thu hẹp hoặc thất thoát khiến áp suất và lưu lượng tại thiết bị giảm.
• Van điện từ hoặc thiết bị sử dụng gặp sự cố: Van không mở hết, bộ lọc tắc hoặc đầu cấp khí bị cản có thể làm khí ra yếu.
• Nhu cầu vượt khả năng cấp: Thiết bị dùng lưu lượng lớn, nhiều điểm sử dụng đồng thời hoặc bộ điều áp quá nhỏ có thể khiến hệ thống không đáp ứng.

Nên so sánh áp suất khi hệ thống ngừng cấp khí với áp suất lúc thiết bị đang hoạt động. Nếu áp suất tụt mạnh khi có dòng khí, cần kiểm tra lần lượt từ van bình, bộ điều áp, dây dẫn đến thiết bị sử dụng. Không tăng áp suất vượt giới hạn cho phép hoặc tự tháo bộ điều áp khi hệ thống còn áp.

Những Yếu Tố Làm Kết Quả Đọc Không Chính Xác

Khi áp dụng cách đọc áp suất bình Nitơ, kết quả có thể sai lệch hoặc không phản ánh đúng lượng khí còn lại trong các trường hợp sau:

• Nhiệt độ bình thay đổi: Bình nóng lên có thể làm áp suất tăng, trong khi bình lạnh đi làm áp suất giảm dù lượng khí không thay đổi tương ứng.
• Đọc khi khí đang chảy: Áp suất có thể tụt tạm thời do lưu lượng sử dụng và trở lại mức cao hơn khi ngừng cấp khí.
• Đồng hồ bị lệch hoặc hư hỏng: Kim kẹt, không trở về vị trí ban đầu, rung mạnh hoặc mặt đồng hồ bị va đập có thể cho kết quả sai.
• Hệ thống bị rò rỉ: Áp suất giảm do khí thất thoát dễ bị nhầm với mức tiêu thụ thông thường hoặc bình sắp hết.
• Nhầm đồng hồ đầu vào với đầu ra: Đồng hồ đầu vào phản ánh áp suất trong bình, đồng hồ đầu ra chỉ hiển thị áp suất sau bộ điều áp.

Để so sánh chính xác hơn, nên đọc đồng hồ cao áp khi thiết bị đã ngừng sử dụng, kim ổn định và nhiệt độ bình gần tương đương giữa các lần đo. Nếu số đo thay đổi bất thường, cần kiểm tra rò rỉ và tình trạng bộ điều áp trước khi kết luận bình hết khí.

Khi Nào Nên Đổi Hoặc Nạp Bình Nitơ?

Nên chuẩn bị đổi hoặc nạp bình Nitơ trong các trường hợp sau:

• Áp suất không đáp ứng thiết bị: Bình còn khí nhưng không đủ áp suất hoặc lưu lượng làm việc tối thiểu.
• Khí cấp bị gián đoạn: Áp suất đầu ra tụt, dòng khí yếu hoặc không duy trì ổn định sau khi đã loại trừ lỗi đường dẫn và bộ điều áp.
• Sắp thực hiện công việc cần cấp khí liên tục: Nên thay bình trước khi bắt đầu nếu lượng khí còn lại không đủ cho toàn bộ ca hoặc quy trình.
• Phát hiện rò rỉ hoặc thiết bị bất thường: Nếu van bình rò, đồng hồ hư hoặc bộ điều áp hoạt động không ổn định, cần khóa nguồn khí và dừng sử dụng.

Bình gần hết có thể được đổi hoặc nạp tại đơn vị đủ điều kiện. Riêng bình có dấu hiệu hư hỏng, rò tại van hoặc thân bình phải được tách khỏi sử dụng và chuyển cho đơn vị chuyên môn kiểm tra, không tự sửa van hoặc sang chiết Nitơ.

Các bình khí Nitơ công nghiệp đặt trong nhà xưởng

Câu Hỏi Thường Gặp

Bình Nitơ Đầy Thường Có Áp Suất Bao Nhiêu?

Bình Nitơ khí nén thường gặp ở khoảng 150–200 bar, nhưng không có một mức chung cho mọi bình. Một số bình hoặc cụm bình được thiết kế ở áp suất cao hơn. Air Products có bình Nitơ 47 lít ở 200 bar, còn Linde cho biết Nitơ và một số khí khác có thể được nén trong các loại bình với áp suất lên đến 450 bar.

Cần đối chiếu thông tin của nhà cung cấp và giới hạn làm việc của bình, không lấy thang đo lớn nhất trên đồng hồ làm áp suất nạp đầy.

Đồng Hồ Còn Áp Nhưng Nitơ Không Ra Do Đâu?

Nguyên nhân có thể là van bình chưa mở đúng, núm chỉnh áp đang ở mức thấp nhất, van đầu ra đóng, bộ điều áp bị tắc, dây dẫn gập hoặc van điện từ không hoạt động. Đồng hồ bị kẹt cũng có thể giữ kim ở vị trí có áp dù trạng thái thực tế đã thay đổi.

Có Thể Dùng Áp Suất Để Tính Chính Xác Lượng Khí Còn Lại Không?

Không. Áp suất chỉ giúp ước tính đối với Nitơ khí nén vì kết quả còn phụ thuộc vào nhiệt độ, sai số đồng hồ, trạng thái cấp khí và áp suất tối thiểu mà thiết bị cần. Muốn theo dõi sát hơn, nên ghi nhận áp suất định kỳ trong điều kiện tương đương và đối chiếu với mức tiêu thụ thực tế.

Cách Đọc Này Có Áp Dụng Cho Bình Nitơ Lỏng Không?

Không. Nitơ lỏng được chứa trong bình Dewar hoặc bồn chuyên dụng ở nhiệt độ rất thấp, áp suất không giảm tuyến tính theo lượng chất lỏng còn lại. Lượng Nitơ lỏng cần được xác định bằng cân, đồng hồ mức hoặc thiết bị đo được thiết kế cho bình chứa lạnh sâu.

Kết Luận

Cách đọc áp suất bình Nitơ đúng là đọc đồng hồ cao áp khi hệ thống ngừng cấp khí và kim đã ổn định, sau đó đối chiếu với áp suất nạp ban đầu trong điều kiện nhiệt độ tương đương. Kim cao áp xuống thấp, áp suất đầu ra không ổn định và lưu lượng yếu khi thiết bị hoạt động là những dấu hiệu bình có thể sắp hết.

Trước khi đổi bình, cần loại trừ rò rỉ, tắc đường khí và lỗi bộ điều áp. Với công việc cần cấp Nitơ liên tục, nên chuẩn bị bình dự phòng để tránh gián đoạn sản xuất. Liên hệ Khí Việt Tâm – 093.818.1959 để được tư vấn và cung cấp Nitơ công nghiệp phù hợp.
