Thử Áp Và Thử Kín Đường Ống Bằng Khí Nitơ: Nguyên Tắc Và Lưu Ý An Toàn

Khí Nitơ khô có thể được sử dụng để thử kín hoặc tạo áp cho một số hệ thống đường ống không thể hoặc không nên thử thủy lực bằng nước. Tuy nhiên, khí nén chứa năng lượng tích trữ lớn, nếu đường ống, mặt bích hoặc phụ kiện bị phá hủy, khí có thể giải phóng đột ngột và gây tai nạn nghiêm trọng. Thử bằng khí nén có mức nguy hiểm cao hơn thử thủy lực khi xảy ra sự cố.

Vì vậy, áp suất thử, thời gian giữ áp, trình tự tăng và xả áp cũng như tiêu chí chấp nhận phải được xác định từ hồ sơ thiết kế, tiêu chuẩn áp dụng, hướng dẫn của nhà sản xuất và biện pháp thi công đã được phê duyệt. Không nên lấy một mức áp suất hoặc thời gian giữ áp chung áp dụng cho mọi đường ống.

Bài viết tập trung vào nguyên tắc thử kín đường ống bằng khí Nitơ, thiết bị cần chuẩn bị, cách kiểm tra tụt áp và các giới hạn an toàn. Nội dung không thay thế quy trình kỹ thuật riêng của hệ thống hoặc quyết định của người có thẩm quyền.

Thử Áp Và Thử Kín Đường Ống Bằng Khí Nitơ: Nguyên Tắc Và Lưu Ý An Toàn

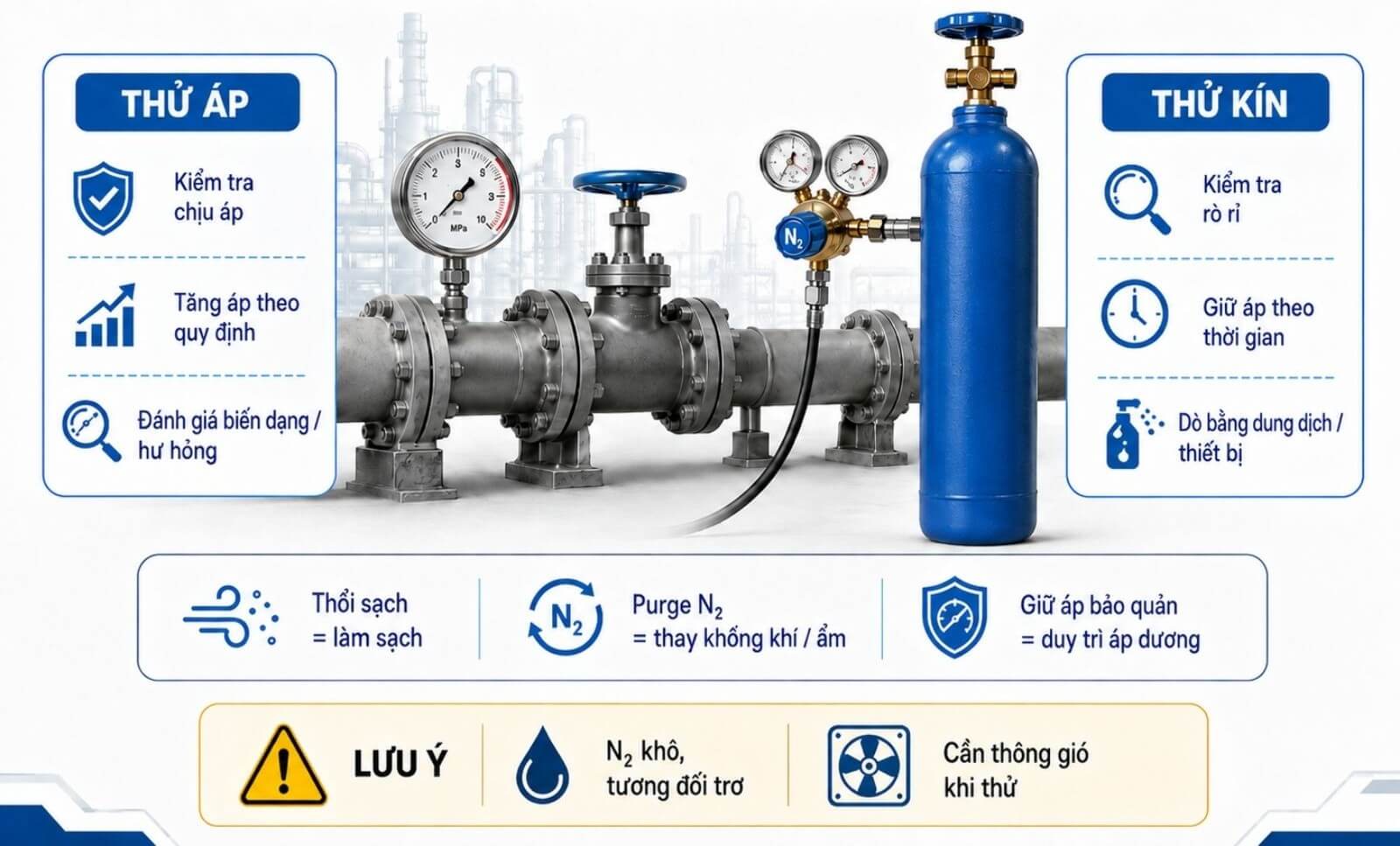

Thử áp và thử kín đường ống bằng khí Nitơ là gì?

Thử áp đường ống bằng khí Nitơ là quá trình đưa Nitơ khô vào hệ thống đến mức áp suất được quy định để đánh giá khả năng chịu áp hoặc độ kín. Thử áp và thử kín có thể được thực hiện trong cùng một kế hoạch kiểm tra, nhưng khác nhau về mục tiêu, mức áp suất, thời gian giữ áp và tiêu chí chấp nhận. Các thông số này phải lấy từ hồ sơ thiết kế, tiêu chuẩn áp dụng và biện pháp thi công được phê duyệt.

Thử áp nhằm mục đích gì?

Thử áp được thực hiện để đánh giá đường ống, mối nối và các bộ phận liên quan khi chịu áp suất thử theo quy định. Qua đó, đội thi công có thể phát hiện những điểm yếu như biến dạng, hư hỏng hoặc mất ổn định trước khi đưa hệ thống vào vận hành.

Tùy vật liệu, môi chất, cấu tạo và tiêu chuẩn áp dụng, hệ thống có thể được thử bằng nước hoặc khí nén. Khi điều kiện cho phép, thử thủy lực thường được cân nhắc trước vì khí nén tích trữ nhiều năng lượng hơn và có thể giải phóng mạnh nếu thiết bị bị phá hủy.

Thử áp không đồng nghĩa với việc chỉ quét dung dịch phát hiện rò rỉ lên một vài mối nối. Một quy trình thử áp còn phải xác định:

• Phạm vi và ranh giới hệ thống được thử.
• Áp suất thử và trình tự tăng áp.
• Thiết bị được phép tham gia thử.
• Thời gian ổn định và thời gian giữ áp.
• Vùng hạn chế người tiếp cận.
• Tiêu chí đánh giá biến dạng, hư hỏng hoặc tụt áp.
• Trình tự xả áp sau khi hoàn thành.

Thử kín nhằm mục đích gì?

Thử kín tập trung xác định hệ thống có duy trì được độ kín theo yêu cầu hay không. Các vị trí thường được kiểm tra gồm mối hàn, đầu ren, mặt bích, van, đầu loe, khớp nối và các điểm chuyển tiếp giữa những thiết bị khác nhau.

Tùy quy trình, việc đánh giá có thể kết hợp:

• Theo dõi sự thay đổi áp suất trong khoảng thời gian quy định.
• Kiểm tra trực tiếp bằng dung dịch phát hiện rò rỉ phù hợp.
• Sử dụng thiết bị dò khí hoặc phương pháp đo chuyên dụng.
• Kiểm tra từng khu vực để khoanh vùng điểm mất kín.

Không nên kết luận hệ thống đạt chỉ vì kim đồng hồ không tụt trong vài phút. Kết quả còn chịu ảnh hưởng của độ phân giải đồng hồ, nhiệt độ khí, nhiệt độ môi trường, thể tích hệ thống, thời gian ổn định và độ kín của chính bộ thiết bị thử.

Thử áp, thử kín, thổi đường ống và purge khác nhau thế nào?

Một lần nạp Nitơ có thể phục vụ nhiều mục tiêu trong một số quy trình, nhưng không được tự động coi thử kín, thử bền, thổi làm sạch và purge là cùng một công việc. Mỗi hoạt động phải có mục tiêu, thông số và tiêu chí nghiệm thu riêng.

Vì sao Nitơ được sử dụng?

Khí Nitơ được lựa chọn trong nhiều quy trình thử kín đường ống vì những đặc tính sau:

• Tương đối trơ trong nhiều điều kiện sử dụng công nghiệp.
• Không duy trì sự cháy như Oxy.
• Có thể cung cấp ở trạng thái khô cho hệ thống nhạy với độ ẩm.
• Có thể điều chỉnh áp suất cấp bằng bộ điều áp phù hợp.
• Thuận tiện cho việc giữ áp và kiểm tra rò rỉ tại hiện trường.

Đối với hệ thống lạnh, loại khí và phương pháp thử phải tuân theo phiên bản tiêu chuẩn, hồ sơ thiết kế và hướng dẫn của nhà sản xuất đang được dự án áp dụng. Không nên dùng Oxy hoặc tự thay thế môi chất thử khi chưa có căn cứ kỹ thuật được phê duyệt.

Nitơ cũng không mặc nhiên tương thích với mọi thiết bị hoặc quy trình. Trước khi sử dụng, cần xác nhận vật liệu, giới hạn áp suất, thiết bị đo, yêu cầu độ sạch và phương án xả khí. Do Nitơ có thể làm giảm nồng độ Oxy trong không gian kín, khu vực thử còn phải được đánh giá và thông gió phù hợp.

Thử áp và thử kín đường ống bằng khí Nitơ là gì?

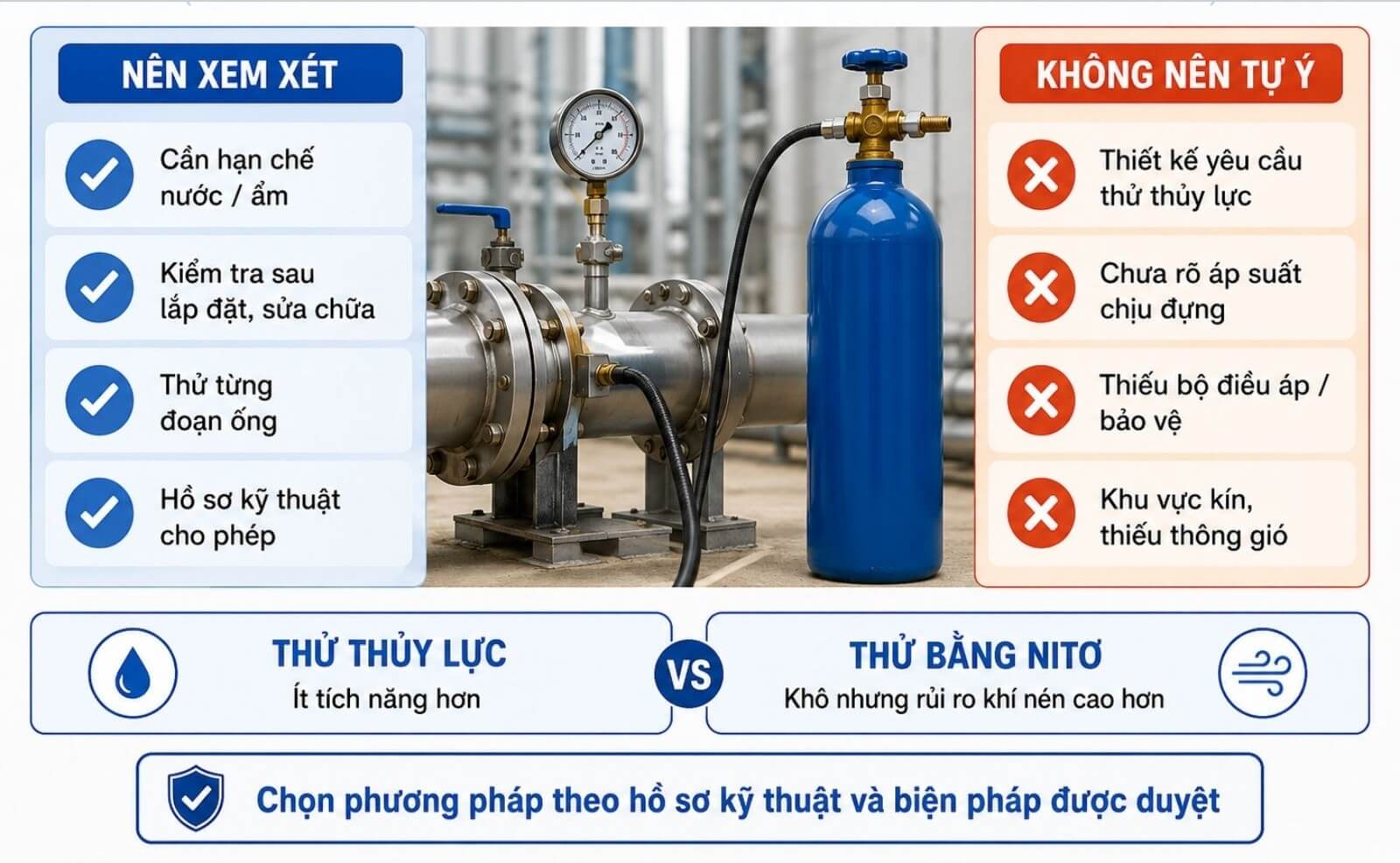

Khi nào nên và không nên thử đường ống bằng Nitơ?

Thử kín đường ống bằng khí Nitơ thường được xem xét khi hệ thống cần hạn chế nước, hơi ẩm hoặc Oxy bên trong. Phương pháp này chỉ nên thực hiện khi hồ sơ thiết kế, tiêu chuẩn áp dụng và biện pháp thi công cho phép.

Những trường hợp thường xem xét sử dụng Nitơ

Nitơ khô có thể được lựa chọn trong các trường hợp sau:

• Thử áp hoặc thử kín đường ống điều hòa và một số hệ thống lạnh.
• Đường ống không được phép tồn dư nước sau khi thử.
• Hệ thống cần hạn chế hơi ẩm hoặc Oxy xâm nhập.
• Kiểm tra độ kín sau khi lắp đặt, sửa chữa hoặc thay thế phụ kiện.
• Thử từng đoạn đường ống trước khi kết nối vào hệ thống chính.
• Hồ sơ thiết kế cho phép sử dụng khí nén làm môi chất thử.
• Thiết bị, van, mặt bích và phụ kiện đã được xác nhận phù hợp với áp suất thử.

Thông số thử phải lấy từ hồ sơ kỹ thuật và giới hạn của bộ phận yếu nhất trong phạm vi thử.

Không nên mặc định mọi hệ thống HVAC, PCCC, khí công nghiệp hoặc đường ống công nghệ đều dùng chung một quy trình. Mỗi hệ thống có vật liệu, môi chất vận hành, cấp áp suất, tiêu chí nghiệm thu và yêu cầu an toàn khác nhau.

Khi nào không nên tự ý dùng Nitơ?

Không tiến hành thử bằng Nitơ khi xuất hiện một trong các điều kiện sau:

• Hồ sơ thiết kế hoặc tiêu chuẩn áp dụng yêu cầu thử thủy lực.
• Không xác định được áp suất thiết kế và áp suất cho phép của bộ phận yếu nhất.
• Đường ống, van, mặt bích hoặc phụ kiện chưa được xác nhận khả năng chịu áp.
• Không có bộ điều áp, thiết bị giới hạn áp suất hoặc phương tiện bảo vệ phù hợp.
• Đồng hồ không đúng dải đo, không rõ tình trạng hoặc chưa được kiểm tra theo yêu cầu.
• Không thể thiết lập vùng hạn chế và kiểm soát người ra vào.
• Hệ thống còn chi tiết tạm, nút bịt hoặc mối nối không phù hợp để chịu áp.
• Thiết bị nhạy cảm chưa được cô lập theo hồ sơ thử.
• Khu vực kín không có thông gió và phương án giám sát nồng độ Oxy.
• Không có người đủ năng lực phụ trách và giám sát thử nghiệm.
• Chưa xác định được vị trí xả Nitơ an toàn sau khi hoàn thành.

Nếu thiếu bất kỳ điều kiện kiểm soát quan trọng nào, cần dừng việc tăng áp và hoàn thiện biện pháp thử trước khi tiếp tục. Không dùng áp suất Nitơ để “thử xem hệ thống chịu được bao nhiêu”.

Thử thủy lực và thử khí nén khác nhau thế nào?

Thử khí nén không mặc nhiên tốt hơn thử thủy lực. Lợi ích chính của Nitơ là hạn chế nước và độ ẩm, nhưng đổi lại hệ thống chứa năng lượng tích trữ lớn hơn trong quá trình thử. Vì vậy, phương án lựa chọn phải dựa trên đánh giá kỹ thuật và rủi ro, không chỉ dựa vào sự thuận tiện tại công trường.

Nếu hệ thống có thể thử thủy lực an toàn và tiêu chuẩn yêu cầu thử bằng chất lỏng, không nên tự thay bằng Nitơ chỉ để tiết kiệm thời gian làm khô hoặc đơn giản hóa việc thi công.

ASME B31.3 bao quát các yêu cầu về vật liệu, thiết kế, chế tạo, lắp ráp, kiểm tra và thử nghiệm đối với đường ống công nghệ. Khi dự án áp dụng tiêu chuẩn này, phương pháp thử phải được lựa chọn theo đúng phạm vi hệ thống, phiên bản tiêu chuẩn và hồ sơ kỹ thuật đã được phê duyệt.

Khi nào nên và không nên thử đường ống bằng Nitơ?

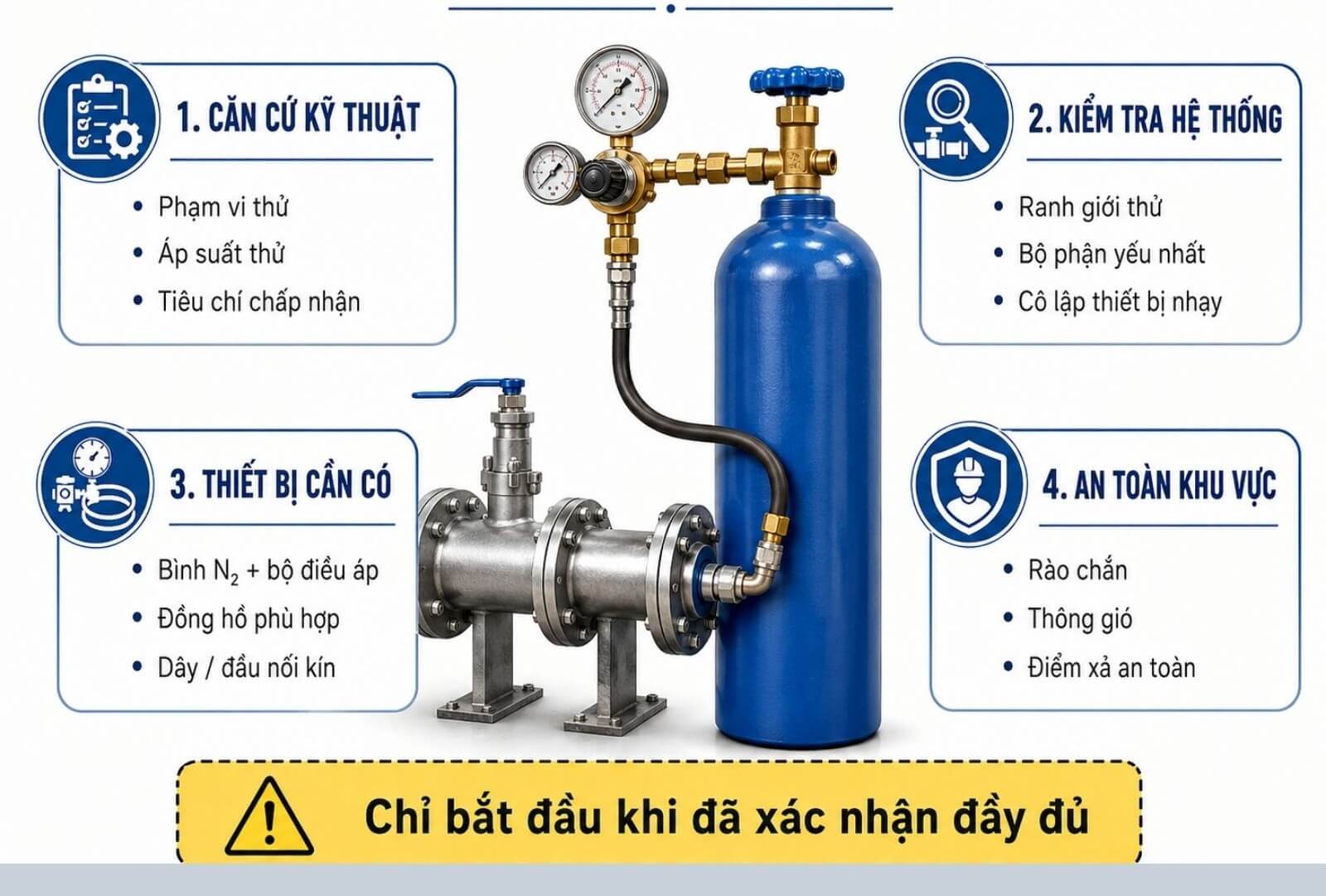

Cần chuẩn bị gì trước khi thử áp bằng khí Nitơ?

Trước khi kết nối bình Nitơ, đội thi công phải xác định đầy đủ căn cứ kỹ thuật, ranh giới thử, khả năng chịu áp của từng bộ phận, thiết bị đo và phương án kiểm soát khu vực. Không được bắt đầu nạp khí khi chưa biết chính xác áp suất thử hoặc chưa xác nhận bộ phận yếu nhất trong hệ thống.

Xác định căn cứ kỹ thuật của phép thử

Biện pháp thử phải được lập và phê duyệt trước khi thực hiện. Những thông tin cần xác định gồm:

• Phạm vi và ranh giới đoạn đường ống cần thử.
• Áp suất thiết kế và áp suất làm việc của hệ thống.
• Áp suất thử đã được phê duyệt.
• Các cấp tăng áp và điểm dừng kiểm tra.
• Thời gian chờ ổn định nhiệt độ trước khi ghi nhận.
• Thời gian giữ áp chính thức.
• Giới hạn tụt áp và tiêu chí chấp nhận.
• Phương pháp phát hiện, đánh dấu và xử lý điểm rò.
• Tiêu chuẩn, bản vẽ hoặc tài liệu kỹ thuật áp dụng.
• Người chỉ huy, người giám sát và người được phép thao tác.
• Vùng hạn chế và phương án kiểm soát người ra vào.
• Trình tự giảm áp, vị trí xả Nitơ và phương án ứng phó khẩn cấp.

Không nên lấy công thức “áp suất thử bằng 1,5 lần áp suất làm việc” làm quy tắc chung. Tỷ lệ và cách xác định áp suất thử phụ thuộc loại phép thử, vật liệu, môi chất, nhiệt độ, cấu tạo hệ thống và tiêu chuẩn được dự án áp dụng.

Nếu có nhiều bộ phận mang cấp áp suất khác nhau, phải căn cứ vào giới hạn của bộ phận yếu nhất hoặc cô lập bộ phận đó theo phương án đã được phê duyệt. Không tăng áp để kiểm tra giới hạn thực tế của một chi tiết chưa rõ thông số.

Kiểm tra phạm vi và khả năng chịu áp của hệ thống

Trước khi nạp Nitơ, cần đối chiếu bản vẽ với hệ thống đã lắp đặt và đánh dấu rõ ranh giới thử. Việc kiểm tra nên bao gồm:

• Xác nhận đúng vật liệu, đường kính và cấp áp suất của đường ống.
• Kiểm tra ngoại quan mối hàn, đầu ren, mặt bích và khớp nối.
• Kiểm tra tình trạng van, phụ kiện, giá đỡ và điểm neo.
• Xác định bộ phận có áp suất cho phép thấp nhất.
• Cô lập đồng hồ, cảm biến, van điều khiển, bình chứa hoặc thiết bị không tham gia thử.
• Kiểm tra nút bịt, mặt bích mù và các điểm kết thúc đường ống.
• Xác định điểm nạp, điểm đo, điểm xả và hướng thoát khí.
• Kiểm tra các nhánh ống có thể bị cô lập ngoài ý muốn.
• Loại bỏ hoặc gia cố đúng thiết kế các chi tiết tạm chưa đủ khả năng chịu áp.
• Xác nhận hệ thống đã được đỡ và cố định phù hợp trước khi tăng áp.

Không dùng van vận hành thông thường làm ranh giới cô lập nếu thiết kế hoặc biện pháp thử không cho phép. Nút bịt, mặt bích mù và đầu ống là những vị trí có thể bị đẩy bật khi chịu áp nên phải được lựa chọn, lắp đặt và kiểm tra đúng cấp áp suất.

Nếu phát hiện mối nối chưa hoàn thiện, giá đỡ chưa lắp đủ, chi tiết không rõ thông số hoặc thiết bị chưa được cô lập, phải tạm dừng phép thử để xử lý.

Thiết Bị Cần Chuẩn Bị

Hệ thống tạo áp phải có biện pháp giảm hoặc giới hạn áp suất, thiết bị bảo vệ phù hợp và đồng hồ ở phía đầu ra để người vận hành theo dõi áp suất thực sự được cấp vào đường ống. Không kết nối trực tiếp bình Nitơ với hệ thống thử mà bỏ qua bộ điều áp.

Trước khi sử dụng, cần kiểm tra độ kín của cụm cấp khí, dây dẫn và đầu nối theo quy trình. Không dùng thiết bị không rõ cấp áp suất hoặc lắp đầu chuyển tạm để ép những đầu nối không tương thích.

Lập vùng cấm và đánh giá rủi ro

Vùng thử phải được phân định trước khi bắt đầu tăng áp. Phạm vi vùng hạn chế cần căn cứ vào kích thước hệ thống, áp suất thử, thể tích khí, vị trí mặt bích, nút bịt, đầu ống và kết quả đánh giá rủi ro, không tự áp dụng một khoảng cách chung cho mọi công trình.

Các biện pháp cần thực hiện gồm:

• Dựng rào chắn và biển cảnh báo tại các lối tiếp cận.
• Chỉ cho người có nhiệm vụ ở lại trong khu vực kiểm soát.
• Không để người đứng trực diện trước nút bịt, mặt bích, khớp nối hoặc đầu ống.
• Hạn chế tiếp cận các vị trí có nguy cơ trở thành đường văng của chi tiết.
• Kiểm soát phương tiện, vật rơi và hoạt động cơ học gần đường ống.
• Giữ đường thoát nạn thông thoáng trong suốt phép thử.
• Bố trí người giám sát có thể yêu cầu dừng tăng áp ngay khi phát hiện bất thường.
• Chuẩn bị phương án liên lạc và xử lý khi có tiếng động, biến dạng hoặc tụt áp bất thường.
• Kiểm tra thông gió nếu thử trong nhà, tầng hầm, hố kỹ thuật hoặc khu vực thấp và kín.
• Xác định vị trí xả Nitơ không gây nguy cơ thiếu Oxy hoặc ảnh hưởng người xung quanh.

Chỉ bắt đầu thử khi căn cứ kỹ thuật, phạm vi hệ thống, thiết bị, nhân sự và vùng hạn chế đều đã được xác nhận. Nếu điều kiện tại hiện trường thay đổi, phải đánh giá lại trước khi tiếp tục tăng áp.

Cần chuẩn bị gì trước khi thử áp bằng khí Nitơ?

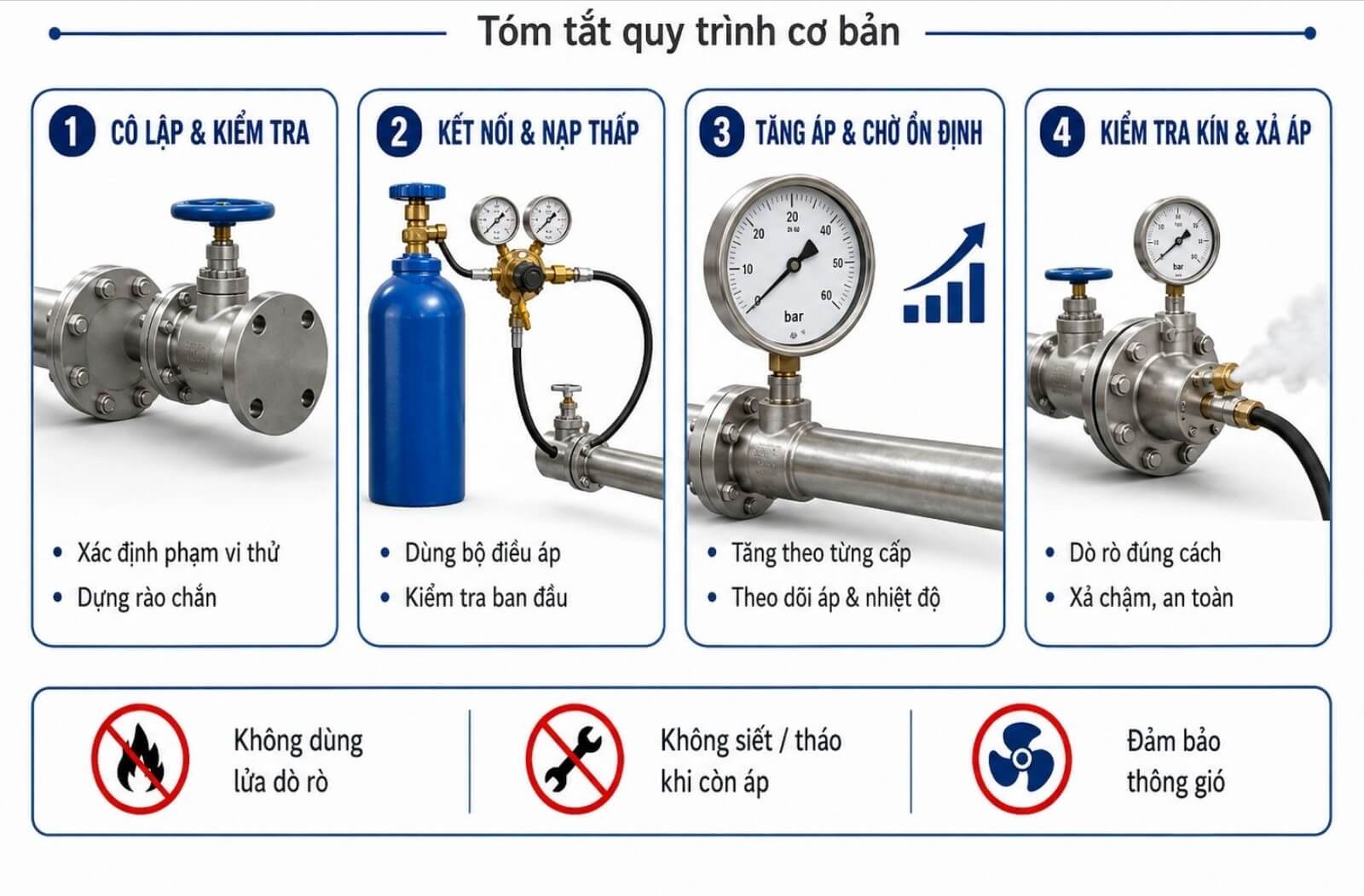

Nguyên tắc thực hiện thử áp và thử kín bằng Nitơ

Đây là trình tự mang tính nguyên tắc, không thay thế biện pháp thi công, tiêu chuẩn áp dụng, hồ sơ thiết kế hoặc hướng dẫn của nhà sản xuất hệ thống. Phép thử chỉ nên do người được đào tạo thực hiện dưới sự giám sát của người có thẩm quyền.

Bước 1: Cô lập và kiểm tra đường ống trước khi tạo áp

Trước khi kết nối nguồn Nitơ, cần xác nhận hệ thống đã sẵn sàng:

• Đối chiếu bản vẽ và xác nhận đúng phạm vi thử.
• Đóng hoặc cô lập các nhánh không tham gia.
• Cô lập thiết bị không đủ khả năng chịu áp suất thử.
• Kiểm tra nút bịt, mặt bích mù, đầu nối và điểm kết thúc đường ống.
• Kiểm tra giá đỡ, điểm neo và tình trạng các mối nối.
• Loại bỏ người, dụng cụ và vật tư không cần thiết khỏi vùng thử.
• Dựng rào chắn, biển cảnh báo và kiểm soát người ra vào.
• Hoàn thành và ký xác nhận checklist trước thử.

Không bắt đầu tạo áp khi còn mối nối chưa hoàn thiện, chi tiết tạm không rõ khả năng chịu lực hoặc thiết bị chưa được cô lập đúng phương án.

Bước 2: Kết nối bình Nitơ qua bộ điều áp

Bình Nitơ phải được đặt thẳng đứng và cố định chắc chắn. Cụm cấp khí phải được lắp theo sơ đồ đã phê duyệt, bao gồm:

• Bộ điều áp đúng loại và đáp ứng dải áp suất cần sử dụng.
• Dây dẫn và đầu nối tương thích với Nitơ và áp suất thử.
• Van cô lập thuận tiện thao tác.
• Đồng hồ đặt tại vị trí phản ánh được áp suất trong hệ thống.
• Thiết bị giảm, giới hạn hoặc bảo vệ quá áp theo phương án thử.
• Điểm xả áp được dẫn đến vị trí an toàn.

Không sử dụng Oxy, khí cháy hoặc hỗn hợp khí chưa được phê duyệt để thay thế Nitơ.

Sau khi lắp, kiểm tra lại chiều lắp, độ chắc của đầu nối và vị trí các van trước khi mở nguồn khí. Không dùng đầu chuyển tự chế hoặc phụ kiện không rõ cấp áp suất.

Bước 3: Nạp Nitơ ở mức thấp để kiểm tra ban đầu

Tạo một mức áp suất thấp theo biện pháp thi công nhằm kiểm tra sơ bộ hệ thống trước khi tăng lên các cấp cao hơn.

Tại giai đoạn này cần:

• Theo dõi phản ứng của đồng hồ.
• Quan sát từ vị trí an toàn các nút bịt và đầu nối.
• Kiểm tra dấu hiệu rò tại cụm cấp khí.
• Xác nhận các van cô lập đang giữ đúng phạm vi thử.
• Theo dõi tiếng động, rung hoặc biến dạng bất thường.

Nếu nghe tiếng rít lớn, tiếng va đập, phát hiện biến dạng hoặc áp suất thay đổi bất thường, phải dừng cấp khí và thực hiện phương án xử lý đã phê duyệt. Không dùng tay che, sờ hoặc tìm luồng khí tại điểm nghi ngờ rò. Không đứng trực diện trước nút bịt, mặt bích hoặc đầu ống.

Bước 4: Tăng áp theo từng cấp đã được phê duyệt

Sau khi kiểm tra ban đầu đạt yêu cầu, tiếp tục tăng áp chậm và có kiểm soát:

• Tăng đúng các cấp ghi trong biện pháp thử.
• Dừng tại từng cấp để quan sát trạng thái hệ thống.
• Theo dõi đồng thời áp suất và nhiệt độ.
• Ghi nhận thông số tại những mốc được yêu cầu.
• Duy trì vùng hạn chế trong suốt quá trình tăng áp.
• Không bỏ qua cấp trung gian để tiết kiệm thời gian.
• Không điều chỉnh vượt áp suất thử đã được phê duyệt.

Không đưa một bảng phần trăm tăng áp cố định áp dụng cho mọi hệ thống. Số cấp, mức áp và thời gian dừng tại mỗi cấp phải được xác định theo tiêu chuẩn và biện pháp thử cụ thể.

Nếu đồng hồ, van, bộ điều áp hoặc thiết bị bảo vệ hoạt động bất thường, phải dừng tăng áp. Không tiếp cận vị trí nghi hỏng khi hệ thống còn ở trạng thái nguy hiểm.

Bước 5: Cô lập nguồn cấp và chờ hệ thống ổn định

Khi đạt mức áp suất quy định, đóng van cô lập và ngắt nguồn nạp nếu quy trình yêu cầu. Sau đó chờ hệ thống ổn định trước khi bắt đầu tính thời gian giữ áp chính thức.

Cần ghi nhận:

• Thời điểm kết thúc tăng áp.
• Áp suất khi vừa cô lập nguồn cấp.
• Nhiệt độ khí, đường ống hoặc môi trường.
• Thời điểm hệ thống được xác định đã ổn định.
• Áp suất và nhiệt độ tại thời điểm bắt đầu giữ áp.

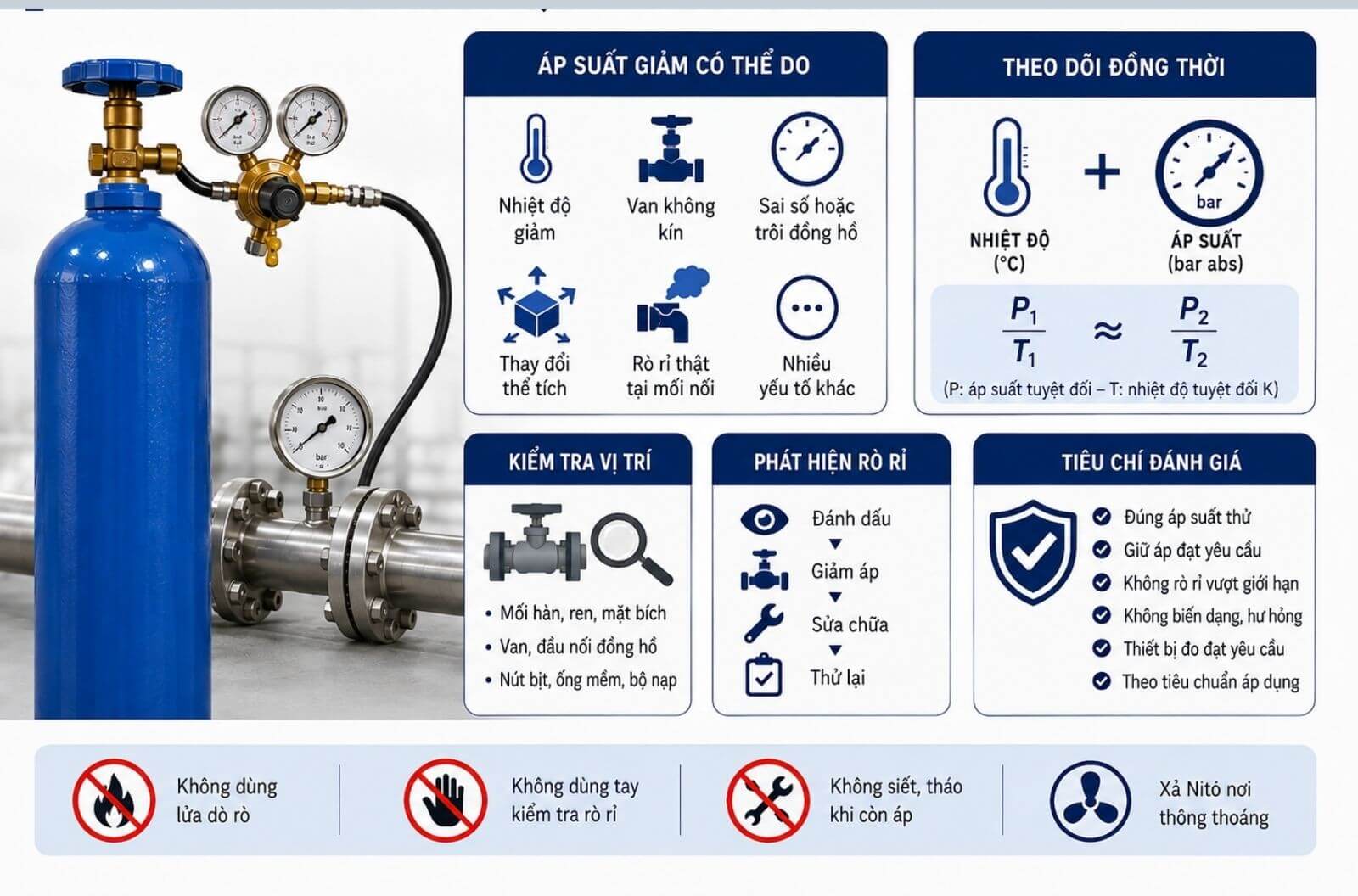

Khí bị nén có thể nóng lên trong quá trình nạp, sau đó giảm áp khi nhiệt độ hạ xuống. Vì vậy, không nên kết luận hệ thống rò rỉ hoặc bắt đầu tính thời gian thử chính thức khi nhiệt độ và áp suất vẫn đang trong giai đoạn ổn định.

Bước 6: Kiểm tra độ kín

Phương pháp kiểm tra phải phù hợp với độ nhạy, vật liệu và tiêu chí nghiệm thu của hệ thống. Có thể sử dụng:

• Theo dõi sự thay đổi áp suất trong thời gian quy định.
• Dùng dung dịch phát hiện rò rỉ phù hợp tại các vị trí được phép tiếp cận.
• Kiểm tra bằng thiết bị dò rò chuyên dụng.
• Chia hệ thống thành từng vùng để khoanh vùng điểm mất kín.
• Áp dụng phương pháp truy dấu khác nếu tiêu chuẩn cho phép.

Việc tiếp cận mối nối để bôi dung dịch hoặc sử dụng thiết bị dò chỉ được thực hiện ở mức áp suất và điều kiện đã được biện pháp thử cho phép. Không đi vào vùng cấm trong lúc đang tăng áp hoặc khi hệ thống đang ở mức thử bền không cho phép tiếp cận.

Trong quá trình kiểm tra:

• Không dùng ngọn lửa để dò rò rỉ.
• Không dùng tay kiểm tra luồng khí thoát.
• Không siết, tháo hoặc sửa mối nối khi còn áp.
• Không dùng xà phòng gia dụng nếu chưa xác nhận tính tương thích.
• Không kết luận hệ thống đạt chỉ dựa vào việc kim đồng hồ không tụt trong thời gian ngắn.

Nếu phát hiện rò rỉ, cần đánh dấu từ vị trí an toàn, giảm áp theo quy trình rồi mới sửa chữa. Sau khi khắc phục phải tổ chức thử lại theo yêu cầu.

Bước 7: Đánh giá và ghi nhận kết quả

Kết quả cần được đối chiếu với tiêu chí chấp nhận đã phê duyệt, không đánh giá chỉ bằng cảm quan. Biên bản thử nên thể hiện:

Tên hệ thống và đoạn đường ống được thử.

• Bản vẽ hoặc mô tả phạm vi thử.
• Loại khí thử và nguồn cung cấp.
• Áp suất thiết kế, áp suất làm việc và áp suất thử.
• Các cấp tăng áp đã thực hiện.
• Thời gian ổn định và thời gian giữ áp.
• Áp suất và nhiệt độ đầu – cuối.
• Mã thiết bị đo và thông tin hiệu chuẩn.
• Phương pháp phát hiện rò rỉ.
• Vị trí và tình trạng điểm rò nếu có.
• Những bất thường phát sinh trong quá trình thử.
• Kết luận đạt, không đạt hoặc phải thử lại.
• Chữ ký của người thực hiện, giám sát và nghiệm thu.

Khi áp suất thay đổi, cần phân tích đồng thời nhiệt độ, thể tích hệ thống, độ kín của cụm thiết bị thử và dữ liệu đo trước khi kết luận nguyên nhân.

Bước 8: Giảm áp và kết thúc thử nghiệm

Sau khi hoàn thành, giảm áp qua điểm xả đã được thiết kế hoặc xác định trong biện pháp thử:

• Xả từ từ và có kiểm soát.
• Dẫn Nitơ đến vị trí thông thoáng, không có người đứng gần.
• Không xả vào phòng kín, tầng hầm, hố hoặc không gian hạn chế.
• Theo dõi đồng hồ trong suốt quá trình giảm áp.
• Xác nhận hệ thống đã về trạng thái an toàn trước khi tháo thiết bị.
• Không nới mặt bích, đầu nối hoặc nút bịt để xả nhanh.
• Kiểm soát tiếng ồn, luồng khí và vật lạ có thể bị cuốn theo.

Sau khi áp suất đã được xác nhận an toàn, mới tháo cụm thử, khôi phục hệ thống và xử lý những vị trí không đạt. Các điểm đã sửa chữa phải được kiểm tra và thử lại theo hồ sơ áp dụng trước khi nghiệm thu.

Nguyên tắc thực hiện thử áp và thử kín bằng Nitơ

Vì sao áp suất Nitơ bị giảm và đánh giá kết quả thế nào?

Đường ống tụt áp khi thử Nitơ chưa đủ để kết luận hệ thống bị rò rỉ. Áp suất còn thay đổi theo nhiệt độ, thể tích, độ kín của cụm thiết bị thử và sai số đồng hồ. Vì vậy, phải chờ hệ thống ổn định, ghi đồng thời áp suất và nhiệt độ rồi đối chiếu với tiêu chí nghiệm thu đã được phê duyệt.

Tụt áp có phải lúc nào cũng do rò rỉ không?

Không. Áp suất Nitơ có thể giảm do một hoặc nhiều nguyên nhân sau:

• Nhiệt độ khí, đường ống hoặc môi trường giảm.
• Khí vừa nạp còn nóng và chưa đạt trạng thái cân bằng nhiệt.
• Thể tích hệ thống thay đổi do biến dạng đàn hồi hoặc chuyển động của một bộ phận.
• Van cô lập không kín hoàn toàn.
• Đồng hồ có sai số, bị trôi hoặc không đủ độ phân giải.
• Dây dẫn, bộ nạp và các đầu nối vẫn nằm trong phạm vi giữ áp.
• Nhiệt độ tại vị trí đặt đồng hồ khác với các khu vực còn lại.
• Có rò rỉ thật tại mối hàn, van, mặt bích hoặc thiết bị.

Nếu áp suất giảm mạnh, xuất hiện tiếng rò, biến dạng hoặc dấu hiệu bất thường, phải xử lý theo phương án dừng thử. Không tiếp tục bơm thêm Nitơ chỉ để duy trì số chỉ trên đồng hồ khi chưa xác định nguyên nhân.

Vì sao phải ghi cả nhiệt độ và áp suất?

Khi lượng khí và thể tích hệ thống gần như không đổi, có thể tham khảo quan hệ khí lý tưởng:

P₁ / T₁ ≈ P₂ / T₂

Trong đó:

• P₁, P₂ là áp suất tuyệt đối tại hai thời điểm.
• T₁, T₂ là nhiệt độ tuyệt đối tính bằng Kelvin.
• T (K) = nhiệt độ (°C) + 273,15.
• Áp suất tuyệt đối = áp suất đồng hồ + áp suất khí quyển.

Từ đó, áp suất dự kiến tại nhiệt độ thứ hai có thể được ước tính theo:

P₂ ≈ P₁ × T₂ / T₁

Ví dụ, nếu nhiệt độ Nitơ giảm sau khi nạp, áp suất có thể giảm theo dù hệ thống không xuất hiện rò rỉ. Ngược lại, nhiệt độ tăng có thể làm áp suất tăng và che khuất một phần xu hướng mất khí.

Công thức này chỉ hỗ trợ phân tích sự thay đổi áp suất, không tự xác nhận hệ thống đạt hoặc không đạt. Hệ thống thực tế còn có thể chịu ảnh hưởng của:

• Thay đổi thể tích đường ống.
• Độ đàn hồi của ống mềm và gioăng.
• Thể tích chết trong bộ nạp và đồng hồ.
• Chênh lệch nhiệt độ giữa các khu vực.
• Sai số và độ trễ của thiết bị đo.
• Thay đổi áp suất khí quyển.

Phương pháp hiệu chỉnh nhiệt độ phải tuân theo hồ sơ thử hoặc tiêu chuẩn được áp dụng. Không tự lấy công thức khí lý tưởng để thay thế tiêu chí nghiệm thu của dự án.

Những vị trí thường cần kiểm tra khi hệ thống tụt áp

Nếu dữ liệu cho thấy có khả năng mất kín, cần kiểm tra theo phạm vi và phương pháp đã được phê duyệt. Những vị trí thường được xem xét gồm:

• Mối hàn và vùng tiếp giáp xung quanh.
• Đầu ren và khớp nối cơ khí.
• Mặt bích, gioăng và bulông liên kết.
• Van cô lập và thân van.
• Đầu nối đồng hồ áp suất.
• Nút bịt, mặt bích mù và chi tiết tạm.
• Ống mềm, bộ nạp và các khớp nối nhanh.
• Điểm xả hoặc van xả.
• Thiết bị và nhánh ống chưa được cô lập hoàn toàn.

Không chỉ kiểm tra đường ống chính mà bỏ qua cụm thiết bị thử. Một đầu nối trên bộ nạp hoặc dây mềm bị rò cũng có thể làm đồng hồ giảm dù bản thân đường ống vẫn kín.

Việc tiếp cận từng mối nối chỉ được thực hiện khi áp suất và điều kiện hiện trường cho phép. Không đi vào vùng cấm khi hệ thống đang ở mức áp suất thử bền hoặc còn nguy cơ chi tiết bung văng.

Phải làm gì khi phát hiện rò rỉ?

Khi xác định hoặc nghi ngờ có điểm rò, cần thực hiện theo trình tự an toàn:

• Đánh dấu hoặc ghi nhận vị trí từ khoảng cách an toàn.
• Dừng phép thử và cảnh báo người phụ trách.
• Không siết, tháo hoặc điều chỉnh mối nối khi hệ thống còn áp.
• Giảm áp hoàn toàn qua điểm xả được chỉ định.
• Xác nhận áp suất đã về trạng thái an toàn trước khi tiếp cận sửa chữa.
• Giao việc sửa chữa cho người có chuyên môn.
• Kiểm tra các bộ phận lân cận có thể chịu ảnh hưởng.
• Cập nhật biên bản về vị trí, nguyên nhân và phương án khắc phục.
• Thực hiện lại phép thử theo hồ sơ đã được phê duyệt.

Không chỉ vá điểm rò rồi đưa hệ thống vào sử dụng ngay. Việc sửa chữa có thể tác động đến mối nối, vùng hàn hoặc bộ phận lân cận nên hệ thống phải được kiểm tra và thử lại theo yêu cầu.

Tiêu chí nào xác định hệ thống đạt?

Không có một mức tụt áp hoặc thời gian giữ áp chung cho mọi đường ống. Kết luận phải căn cứ vào:

• Áp suất thử đã được phê duyệt.
• Các cấp tăng áp được thực hiện đúng trình tự.
• Thời gian ổn định và thời gian giữ áp yêu cầu.
• Giới hạn thay đổi áp suất sau khi xem xét ảnh hưởng của nhiệt độ.
• Kết quả kiểm tra trực tiếp tại mối hàn, ren, mặt bích và van.
• Độ nhạy của phương pháp phát hiện rò rỉ.
• Dải đo, độ chính xác và tình trạng hiệu chuẩn của đồng hồ.
• Tiêu chuẩn thiết kế, thi công và nghiệm thu được áp dụng.
• Không có biến dạng, hư hỏng hoặc biểu hiện bất thường.
• Biên bản được người có thẩm quyền kiểm tra và xác nhận.

Hệ thống chỉ được kết luận đạt khi đáp ứng đầy đủ tiêu chí kỹ thuật, không phát hiện rò rỉ vượt giới hạn và có hồ sơ ghi nhận hoàn chỉnh. Việc “kim đồng hồ gần như không tụt” không phải là tiêu chí nghiệm thu độc lập.

Vì sao áp suất Nitơ bị giảm và đánh giá kết quả thế nào?

Những lỗi nguy hiểm và câu hỏi thường gặp

Những thao tác tuyệt đối không nên làm

Nitơ không có màu hoặc mùi cảnh báo rõ ràng. Khi thoát ra, khí có thể thay thế Oxy trong không khí mà người lao động không nhận biết kịp thời. Nếu thử hoặc xả Nitơ tại không gian hạn chế, cần đánh giá rủi ro, kiểm soát thông gió, thực hiện giấy phép làm việc và giám sát nồng độ Oxy theo quy trình của đơn vị.

Thử kín đường ống bằng Nitơ bao nhiêu bar?

Không có một mức áp suất chung cho mọi hệ thống. Áp suất thử phải được xác định theo loại đường ống, vật liệu, áp suất thiết kế, nhiệt độ, bộ phận có giới hạn thấp nhất và tiêu chuẩn áp dụng.

Không lấy thông số của đường ống điều hòa áp dụng cho hệ thống PCCC, khí công nghiệp hoặc đường ống công nghệ. Nếu chưa có áp suất thử được phê duyệt, không được tự tiến hành tăng áp.

Giữ áp Nitơ trong bao lâu?

Thời gian giữ áp phải lấy từ hồ sơ thử, tiêu chuẩn áp dụng hoặc hướng dẫn của nhà sản xuất. Chỉ bắt đầu tính thời gian giữ áp chính thức sau khi hệ thống đã đạt trạng thái ổn định theo quy trình.

Thời gian chờ cân bằng nhiệt sau khi nạp không nên tự động tính vào thời gian thử. Biên bản phải ghi rõ thời điểm bắt đầu, kết thúc, áp suất và nhiệt độ tương ứng.

Tụt áp bao nhiêu thì được xem là rò rỉ?

Không thể kết luận chỉ dựa trên một con số nếu chưa xem xét:

• Sự thay đổi nhiệt độ.
• Sai số và độ phân giải của đồng hồ.
• Độ kín của cụm nạp, dây và đầu nối.
• Thay đổi thể tích hệ thống.
• Thời gian ổn định.
• Giới hạn được hồ sơ nghiệm thu cho phép.

Nếu áp suất giảm bất thường, cần kiểm tra bằng phương pháp phát hiện rò phù hợp và đối chiếu dữ liệu đầu – cuối trước khi kết luận.

Có thể dùng khí nén thay cho Nitơ không?

Chỉ sử dụng khí nén khi tiêu chuẩn, hồ sơ thiết kế và nhà sản xuất cho phép. Không tự thay Nitơ bằng không khí chỉ vì có sẵn máy nén.

Trong một số quy trình hệ thống lạnh, không khí, Oxy hoặc hỗn hợp chứa Oxy không được phép sử dụng do nguy cơ phản ứng, cháy và đưa thêm hơi ẩm vào hệ thống. Cần kiểm tra đúng tài liệu áp dụng cho thiết bị đang thử.

Có được dùng Nitơ lỏng để thử áp không?

Không cấp trực tiếp Nitơ lỏng từ bồn hoặc bình chứa vào đường ống thông thường. Nitơ lỏng có nhiệt độ rất thấp, có thể gây bỏng lạnh, làm giòn vật liệu không phù hợp và tạo mức giãn nở thể tích lớn khi hóa hơi.

Nếu nguồn cung là Nitơ lỏng, phải sử dụng hệ thống hóa hơi, điều áp, giới hạn áp và thiết bị bảo vệ được thiết kế cho mục đích cấp khí. Việc vận hành phải do người có chuyên môn thực hiện theo hồ sơ kỹ thuật.

Thử áp bằng Nitơ có thay thế thử thủy lực không?

Không mặc định. Thử bằng Nitơ chỉ được lựa chọn khi thiết kế, tiêu chuẩn và kết quả đánh giá rủi ro cho phép.

Nếu hệ thống có thể thử thủy lực an toàn và hồ sơ yêu cầu dùng chất lỏng, không nên tự thay bằng Nitơ để giảm thời gian làm khô hoặc thuận tiện cho thi công.

Sau khi thử kín có thể nạp môi chất ngay không?

Không nên mặc định có thể nạp môi chất ngay sau khi kết thúc thử kín. Trước tiên cần:

• Hoàn thành việc giảm và xả áp theo quy trình.
• Khắc phục, kiểm tra lại các điểm rò nếu có.
• Khôi phục đúng trạng thái van và thiết bị.
• Hút chân không, làm khô hoặc làm sạch khi hệ thống yêu cầu.
• Xác nhận hồ sơ thử đã được nghiệm thu.
• Thực hiện các bước chuẩn bị nạp môi chất theo hướng dẫn riêng.

Trình tự sau thử phụ thuộc vào loại hệ thống. Thử kín đạt không đồng nghĩa mọi điều kiện để vận hành hoặc nạp môi chất đều đã hoàn tất.

Kết luận

Khí Nitơ có thể dùng để thử áp, thử kín một số đường ống khi thiết kế và tiêu chuẩn cho phép. Do khí nén tích trữ năng lượng lớn, phép thử phải có bộ điều áp, thiết bị giới hạn áp, đồng hồ phù hợp, vùng cấm và người có chuyên môn giám sát. Doanh nghiệp cần mua, nạp hoặc đổi bình Nitơ, liên hệ Khí Việt Tâm qua Hotline/Zalo 093.818.1959 để được tư vấn quy cách và lịch giao.
