Bộ Điều Áp Nitơ Lỏng Bị Đóng Tuyết: Nguyên Nhân Và Cách Xử Lý An Toàn

Khi vận hành bình Nitơ lỏng, bộ điều áp, van và đường ống có thể xuất hiện lớp tuyết do bề mặt lạnh khiến hơi ẩm ngưng tụ rồi đông lại.

Bộ điều áp Nitơ lỏng bị đóng tuyết chưa chắc cho thấy thiết bị hỏng. Hiện tượng này có thể liên quan đến lấy khí quá nhanh, sai đầu ra, rò rỉ hoặc bộ hóa hơi không đáp ứng lưu lượng.

Không dùng lửa, đập băng hay tháo bộ điều áp khi hệ thống còn áp. Berkeley Lab cảnh báo nguy cơ bỏng lạnh, tích tụ băng và tăng áp trong hệ thống Nitơ lỏng.

Bài viết sẽ giúp nhận biết nguyên nhân, dấu hiệu bất thường và hướng xử lý an toàn.

Bộ điều áp Nito lỏng bị đóng tuyết

Vì Sao Bộ Điều Áp Nitơ Lỏng Có Thể Bị Đóng Tuyết?

Cơ chế hình thành lớp tuyết

Nitơ lỏng có nhiệt độ sôi khoảng –196°C ở áp suất khí quyển. Sau khi hóa hơi, khí tại đầu ra vẫn có thể rất lạnh, nhất là khi sử dụng liên tục hoặc lưu lượng cao. Dòng khí làm lạnh van, đầu nối và bộ điều áp, hơi ẩm trong không khí tiếp xúc với bề mặt lạnh sẽ ngưng tụ rồi đông thành tuyết hoặc băng.

“Bộ điều áp Nitơ lỏng” được hiểu như thế nào?

Trong bài viết, “bộ điều áp Nitơ lỏng” là bộ điều áp khí lắp tại đầu lấy khí của bình hoặc nằm sau bộ hóa hơi.

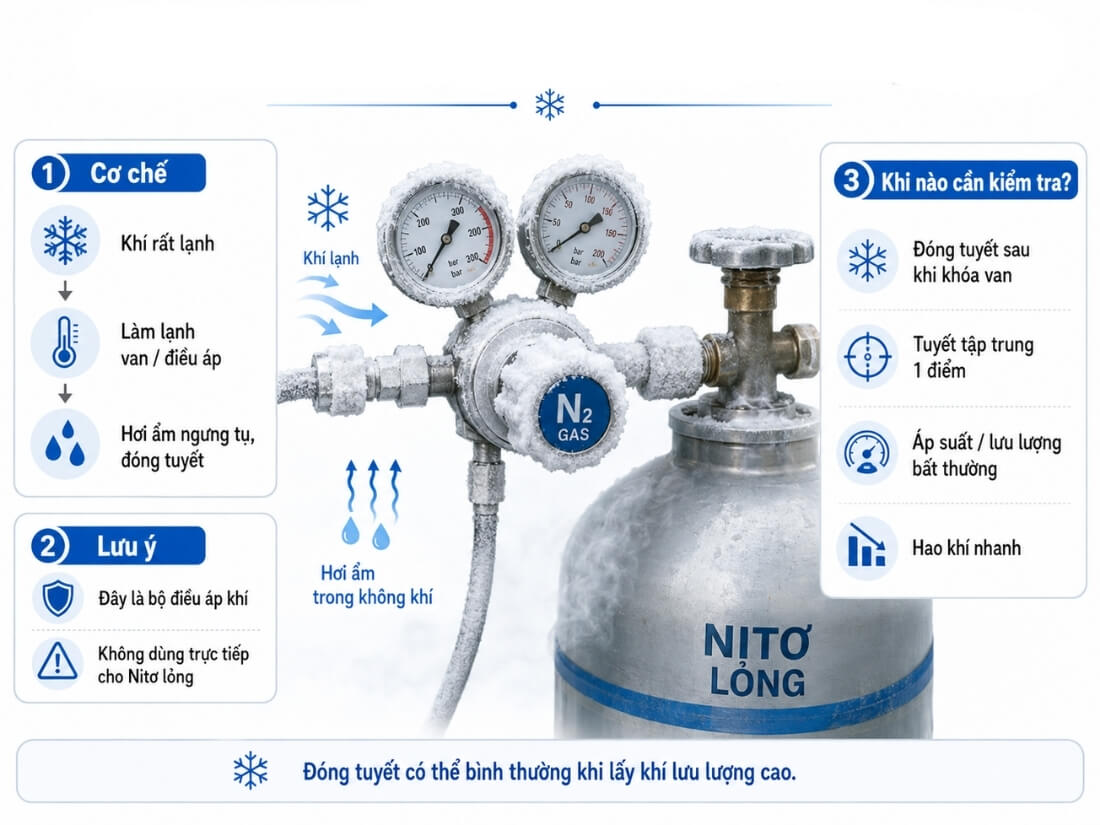

Giải thích hiện tượng đóng tuyết ở bộ điều áp nito lỏng

Cách gọi này không có nghĩa bộ điều áp khí thông thường có thể tiếp nhận Nitơ lỏng. Đầu lấy khí và đầu lấy lỏng có chức năng, cấu hình cùng thiết bị đi kèm khác nhau.

Thiết bị phải được chọn theo trạng thái môi chất, áp suất và lưu lượng, không chỉ dựa vào kích thước ren.

Đóng tuyết có phải lúc nào cũng bất thường?

Đóng tuyết không phải lúc nào cũng bất thường và có thể xuất hiện khi lấy khí lưu lượng cao. Lưu ý khi tuyết vẫn hình thành sau khi đóng van, tập trung tại một điểm hoặc đi kèm áp suất giảm, lưu lượng dao động và Nitơ hao nhanh.

Theo Lawrence Berkeley National Laboratory, băng trên van đang sử dụng có thể bình thường, nếu van đã đóng vẫn hình thành băng, có thể tồn tại rò rỉ. Cần đánh giá vị trí đóng tuyết, áp suất, lưu lượng và mức tiêu hao.

Những Nguyên Nhân Khiến Bộ Điều Áp Nitơ Lỏng Bị Đóng Tuyết

Lưu lượng sử dụng vượt khả năng hóa hơi

Khi thiết bị phía sau cần lượng Nitơ lớn trong thời gian ngắn, bộ hóa hơi tích hợp có thể không kịp chuyển pha lỏng thành khí và làm ấm dòng khí.

Nhiệt độ đầu ra giảm, tuyết hình thành nhanh trên van và bộ điều áp, áp suất cũng có thể giảm khi vận hành liên tục. Berkeley Lab lưu ý lưu lượng lấy khí quá cao có thể làm áp suất bình thấp.

Bộ hóa hơi có công suất chưa phù hợp

Bộ hóa hơi quá nhỏ so với tổng lưu lượng tiêu thụ sẽ không cung cấp đủ khả năng trao đổi nhiệt.

Hiệu suất còn có thể giảm khi bề mặt bị băng che phủ, môi trường lạnh, thông gió kém hoặc nhiều máy chạy đồng thời vượt tải thiết kế.

Chart Industries cung cấp bộ hóa hơi ngoài để tăng khả năng lấy khí từ bình lỏng, cho thấy công suất hóa hơi cần được lựa chọn theo nhu cầu thực tế.

Lấy nhầm đầu ra hoặc có Nitơ lỏng đi vào đường khí

Kết nối bộ điều áp khí vào đầu lấy lỏng, vận hành van sai trình tự hoặc hóa hơi không hoàn toàn có thể đưa pha lỏng vào đường khí.

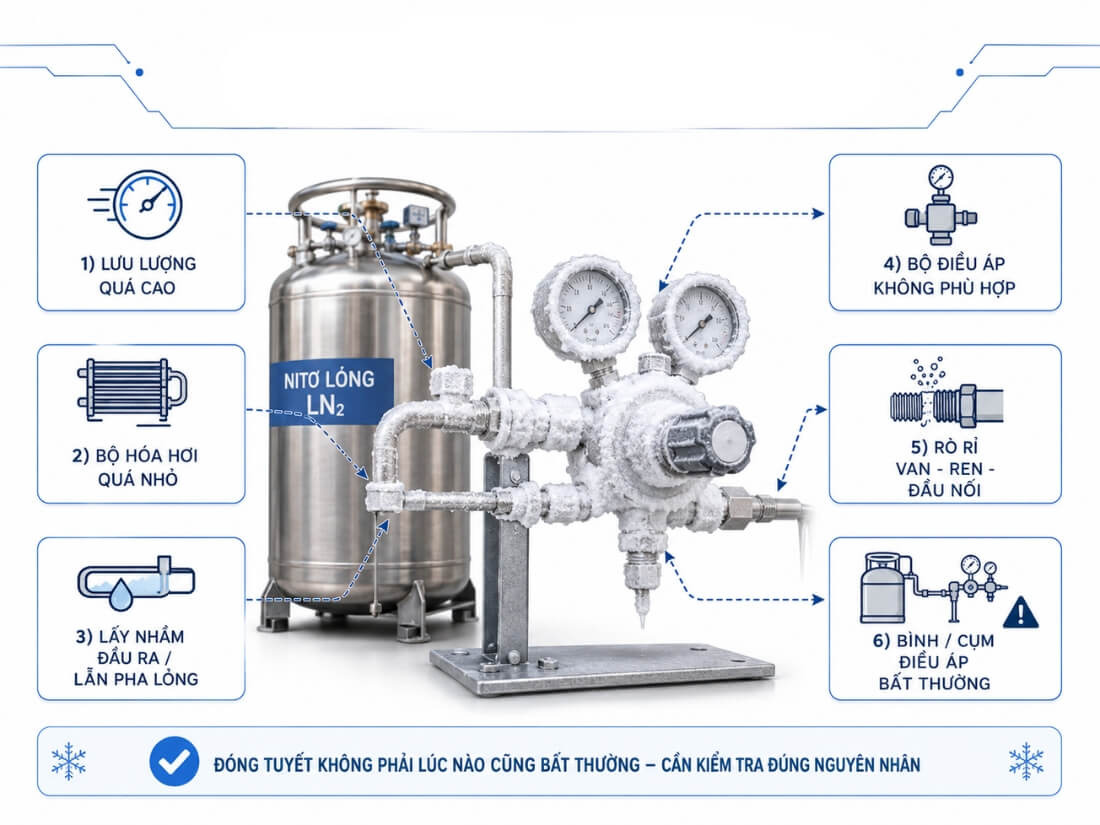

Nguyên nhân bộ điều áp Nito lỏng bị đóng tuyết

Bộ điều áp thông thường sẽ lạnh nhanh và có thể đóng băng mạnh. Cần dừng hệ thống để kiểm tra vì thiết bị này chỉ được thiết kế cho pha khí, không phải để tiếp nhận trực tiếp Nitơ lỏng.

Bộ điều áp không phù hợp với hệ thống

Bộ điều áp có thể sai dải áp suất đầu vào, đầu ra hoặc không đáp ứng lưu lượng cực đại. Vật liệu, gioăng và cấu tạo cũng phải phù hợp với nhiệt độ tại vị trí lắp. Chọn thiết bị chỉ dựa vào kích thước ren có thể gây dao động áp suất, hạn chế dòng khí hoặc hỏng bộ phận làm kín.

Rò rỉ tại van, ren hoặc đầu nối

Khí thoát và giãn nở liên tục tại điểm rò làm bề mặt lạnh, khiến tuyết tập trung quanh đầu nối. Dấu hiệu đi kèm có thể là tiếng xì, áp suất giảm hoặc Nitơ hao nhanh dù nhu cầu thấp. Nếu van đã đóng nhưng băng vẫn hình thành, van có thể rò và cần liên hệ nhà cung cấp.

Bình hoặc cụm điều khiển áp suất có bất thường

Bộ tạo áp, van điều khiển hoặc cơ cấu tiết kiệm khí hoạt động sai có thể làm áp suất thiếu ổn định. Van không kín khiến khí tiếp tục đi qua dù đã đóng. Nếu lớp chân không cách nhiệt suy giảm, Nitơ sẽ hao nhanh và tuyết có thể xuất hiện trên diện rộng. Cần ngừng sử dụng để đơn vị chuyên môn kiểm tra.

Cách Phân Biệt Đóng Tuyết Bình Thường Và Bất Thường

Cần đánh giá vị trí đóng tuyết, áp suất, lưu lượng và mức hao Nitơ.

Không nên kết luận bộ điều áp hỏng chỉ dựa vào lớp tuyết. Cần đánh giá đồng thời thời điểm xuất hiện, vị trí đóng tuyết, áp suất, lưu lượng và mức tiêu hao Nitơ. Khi có chất lỏng cực lạnh, rò rỉ hoặc áp suất bất thường, cần dừng và liên hệ nhà cung cấp.

Quy Trình Xử Lý Bộ Điều Áp Đóng Tuyết An Toàn

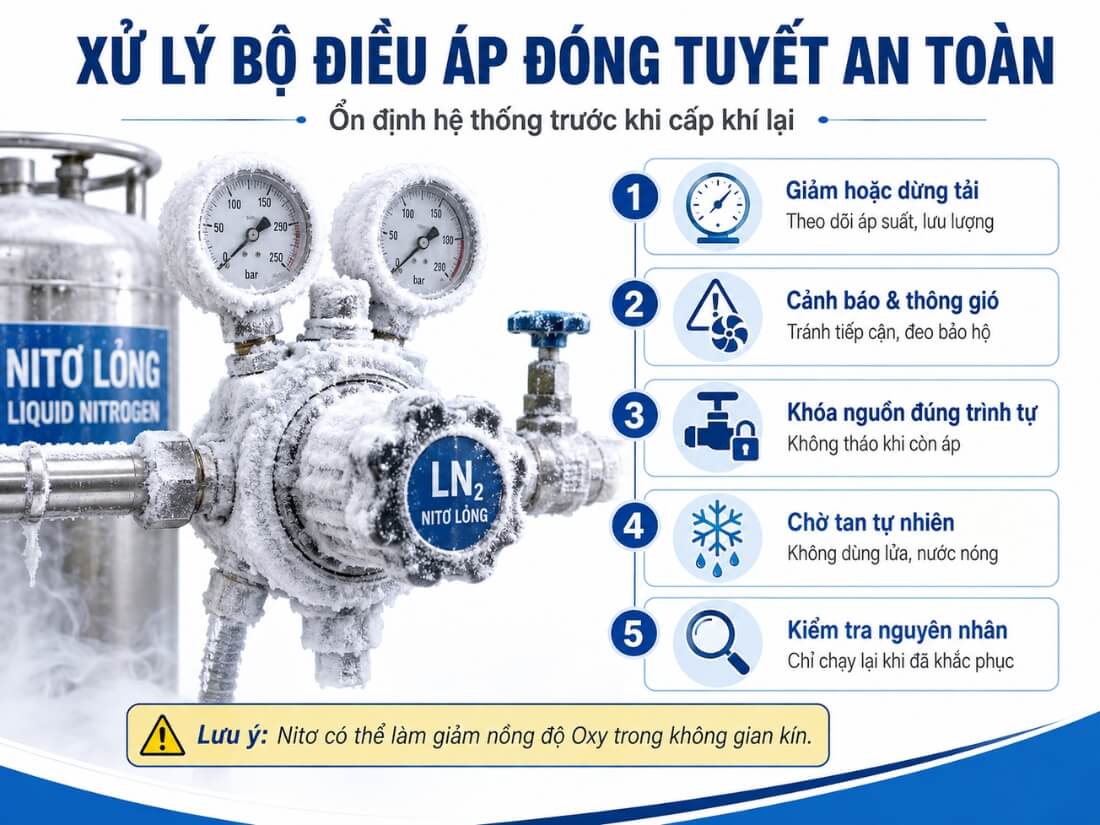

Quy trình xử lý bộ điều áp Nito bị đóng tuyết an toàn

Khi bộ điều áp Nito lỏng bị đóng tuyết, cần ổn định hệ thống, bảo vệ người vận hành và xác định nguyên nhân trước khi cấp khí trở lại.

Bước 1 – Giảm hoặc dừng nhu cầu sử dụng

Giảm tải hoặc dừng thiết bị theo quy trình vận hành. Không đóng, mở van đột ngột. Theo dõi áp suất đầu vào, đầu ra và lưu lượng, ngừng sử dụng nếu áp suất tụt nhanh, kim đồng hồ dao động mạnh hoặc dòng khí gián đoạn nghiêm trọng.

Bước 2 – Cảnh báo và thông gió khu vực

Hạn chế người không có nhiệm vụ tiếp cận và duy trì thông gió vì Nitơ có thể làm giảm nồng độ Oxy trong không gian kín. Không chạm tay trần vào bộ điều áp, van hoặc đường ống đóng băng. Sử dụng phương tiện bảo vệ cá nhân theo quy trình của cơ sở.

Bước 3 – Khóa nguồn theo đúng trình tự

Chỉ người đã được hướng dẫn mới được khóa van nguồn và phải thao tác theo trình tự của nhà sản xuất. Không tháo bộ điều áp khi hệ thống còn áp.

Berkeley Lab yêu cầu đoạn ống có thể giữ Nitơ lỏng giữa hai điểm cô lập phải có cơ cấu xả áp phù hợp, vì chất lỏng bị giữ lại có thể tạo áp suất rất cao khi ấm lên.

Bước 4 – Chờ thiết bị trở về nhiệt độ an toàn

Để tuyết tan tự nhiên tại nơi thông thoáng. Không tự dùng lửa, máy khò, nước nóng hoặc nguồn nhiệt trực tiếp để làm tan băng nếu nhà sản xuất không có hướng dẫn cho phép, không đập hoặc cạy băng.

Bước 5 – Xác định nguyên nhân trước khi vận hành lại

Kiểm tra bộ điều áp có được kết nối đúng đầu ra theo cấu hình của bình hay không. Đối chiếu lưu lượng thực tế, tải đồng thời, dải áp suất của bộ điều áp và công suất hóa hơi. Kiểm tra thêm dấu hiệu rò rỉ, hư hỏng cùng tình trạng van, ren và đường ống.

Chỉ vận hành lại khi thiết bị đã trở về trạng thái an toàn, cấu hình đúng và nguyên nhân được khắc phục. Nếu chưa xác định được nguyên nhân, tiếp tục cách ly hệ thống và liên hệ nhà cung cấp hoặc đơn vị kỹ thuật có chuyên môn.

Cách Hạn Chế Bộ Điều Áp Nitơ Lỏng Đóng Tuyết Bất Thường

Chọn đúng bộ điều áp

Bộ điều áp phải phù hợp với Nitơ và vị trí lắp đặt. Cần đối chiếu áp suất đầu vào, đầu ra, lưu lượng liên tục, lưu lượng cực đại và nhiệt độ khí

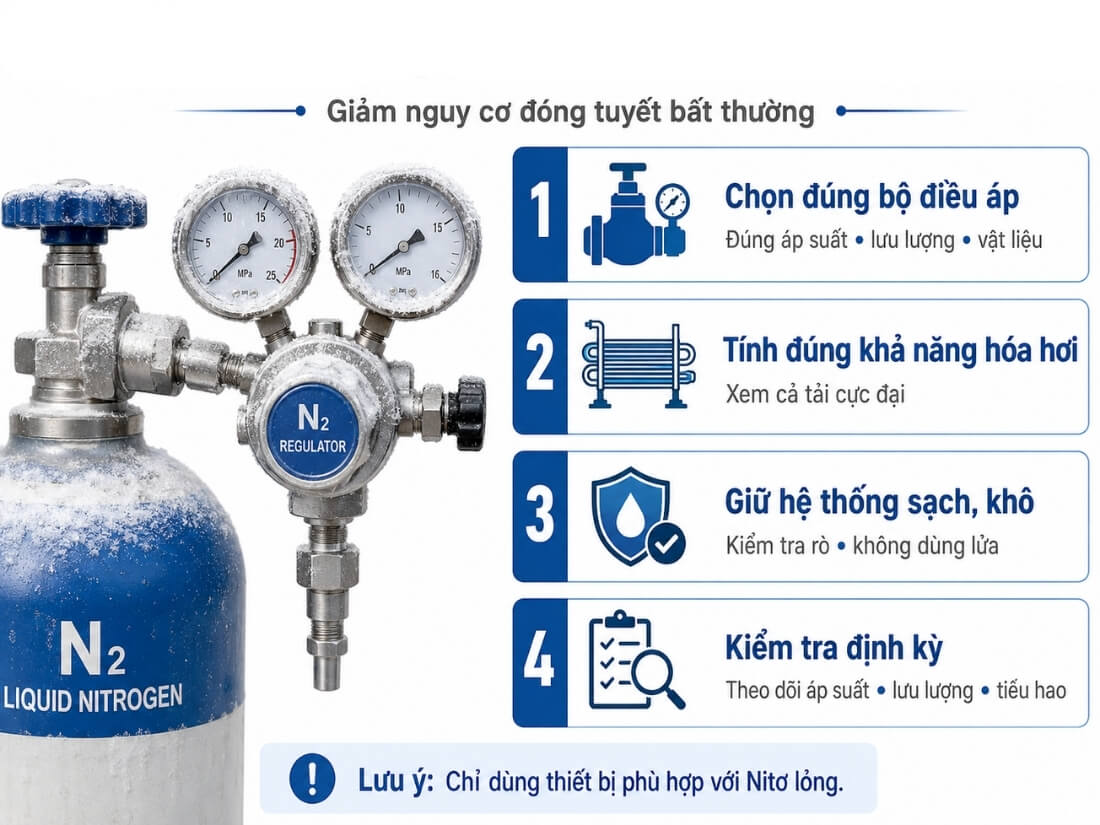

Cách hạn chế hiện tượng bộ điều áp Nito lỏng bị đóng tuyết

Kiểu kết nối, vật liệu thân, gioăng và dải nhiệt làm việc cũng phải tương thích. Không chọn thiết bị chỉ vì đầu ren vặn vừa, nên dùng mẫu được nhà sản xuất bình hoặc hệ thống chấp thuận.

Tính đúng khả năng hóa hơi

Tổng hợp nhu cầu của mọi thiết bị và thời gian hoạt động đồng thời. Không chỉ tính lưu lượng trung bình vì tải cực đại kéo dài có thể vượt khả năng hóa hơi của bình. Chart Industries lưu ý việc định cỡ bộ hóa hơi không thể chỉ dựa vào lưu lượng cực đại.

Khi nhu cầu vượt khả năng hóa hơi hiện có, hệ thống có thể cần tăng khả năng hóa hơi, phân bổ lại tải hoặc thay đổi phương án cấp khí sau khi đối chiếu đặc tính sử dụng theo thời gian và hướng dẫn của nhà sản xuất.

Kiểm soát độ ẩm và tình trạng đường ống

Giữ đầu nối và đường ống sạch, khô, hạn chế không khí ẩm xâm nhập khi tháo lắp. Không dùng dầu mỡ, gioăng hoặc vật liệu chưa được chấp thuận. Kiểm tra rò rỉ bằng phương pháp phù hợp, không dùng ngọn lửa. Xử lý điểm rò trước khi vận hành lại.

Kiểm tra hệ thống định kỳ

Theo dõi áp suất, lưu lượng và mức tiêu hao Nitơ theo từng chế độ tải. Ghi lại vị trí, thời điểm xuất hiện tuyết và thời gian tan để nhận biết xu hướng bất thường.

Định kỳ kiểm tra van, bộ điều áp, bộ hóa hơi, đường ống và cơ cấu xả áp. Berkeley Lab khuyến nghị ngừng sử dụng và liên hệ nhà cung cấp khi hiện tượng đóng băng không thể giải thích bằng điều kiện vận hành. Việc sửa chữa hoặc thay thế phải do đơn vị có chuyên môn thực hiện.

Những Việc Không Nên Làm Khi Bộ Điều Áp Nitơ Lỏng Đóng Tuyết

Những hành động nguy hiểm cần tránh

Xử lý sai bộ điều áp Nitơ lỏng đóng tuyết có thể gây bỏng lạnh hoặc mất kiểm soát áp suất. Cần tránh:

• Dùng lửa hoặc máy khò: Nguồn nhiệt có thể làm thiết bị nóng không đều, ảnh hưởng gioăng và độ kín.
• Đổ nước nóng lên bộ điều áp: Thay đổi nhiệt độ đột ngột có thể gây ứng suất nhiệt hoặc làm nước xâm nhập vào đồng hồ.
• Đập hoặc cạy lớp băng: Vật cứng có thể làm biến dạng ren, nứt đồng hồ hay hư hỏng đường ống. Nên để tuyết tan tự nhiên.
• Tự tháo van, đồng hồ hoặc bộ điều áp: Không tháo thiết bị khi hệ thống còn áp hoặc bề mặt chưa trở về nhiệt độ an toàn.
• Bịt hay điều chỉnh thiết bị xả áp: Đây là cơ cấu bảo vệ khi áp suất tăng. Berkeley Lab khuyến cáo người dùng không tự sửa hoặc thay bộ phận này.
• Tiếp tục vận hành khi có bất thường: Tiếng xì, áp suất dao động, Nitơ hao nhanh hoặc chất lỏng cực lạnh thoát ra là dấu hiệu phải dừng sử dụng.
• Dùng bộ điều áp khí tại đầu lấy lỏng: Thiết bị thông thường không được thiết kế để tiếp nhận trực tiếp Nitơ lỏng. Phải xác định đúng đầu ra trước khi kết nối.

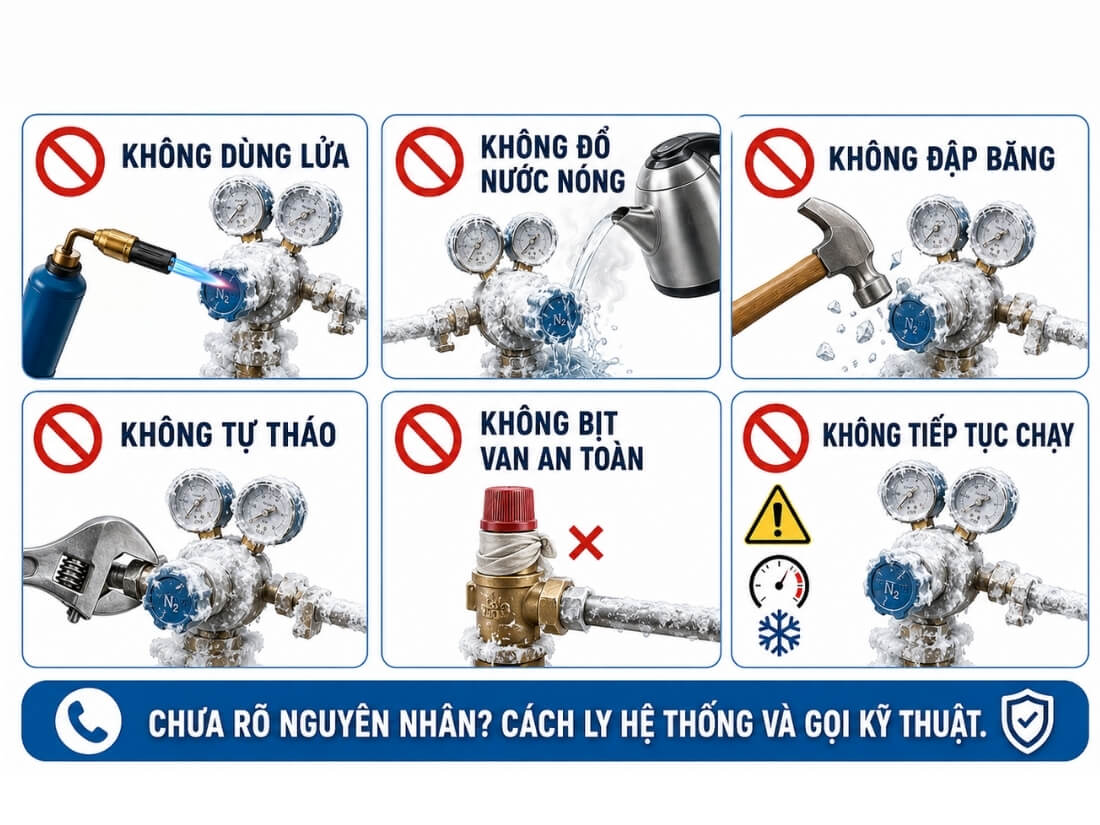

Những việc không nên làm khi bộ điều áp Nito lỏng bị đóng tuyết

Nếu băng ảnh hưởng van an toàn hoặc chưa xác định được nguyên nhân, hãy cách ly hệ thống và liên hệ đơn vị chuyên môn.

Câu Hỏi Thường Gặp Về Bộ Điều Áp Nitơ Lỏng Đóng Tuyết

Bộ điều áp Nitơ lỏng đóng tuyết có phải bị hỏng không?

Không nhất thiết. Lớp tuyết có thể xuất hiện khi lấy khí liên tục hoặc lưu lượng cao. Cần đánh giá thêm vị trí đóng tuyết, áp suất, lưu lượng, mức tiêu hao Nitơ và khả năng tan tuyết sau khi dừng sử dụng.

Có thể dùng nước nóng để làm tan tuyết không?

Không nên tự đổ nước nóng lên bộ điều áp. Hãy để tuyết tan tự nhiên hoặc xử lý theo đúng hướng dẫn của nhà sản xuất, nếu băng ảnh hưởng van an toàn, cần liên hệ nhà sản xuất hoặc nhà cung cấp.

Thay bộ điều áp lớn hơn có hết đóng tuyết không?

Chưa chắc. Nguyên nhân có thể nằm ở bộ hóa hơi không đủ công suất, lưu lượng sử dụng quá cao, lấy sai đầu ra hoặc rò rỉ. Cần kiểm tra toàn bộ cấu hình cấp khí trước khi thay thiết bị.

Khi nào phải ngừng sử dụng ngay?

Phải dừng sử dụng khi tuyết vẫn hình thành dù đã khóa van, có tiếng xì, áp suất dao động mạnh, Nitơ hao nhanh hoặc chất lỏng cực lạnh thoát tại bộ điều áp. Hãy cách ly khu vực và liên hệ đơn vị chuyên môn.

Kết Luận

Bộ điều áp Nitơ lỏng bị đóng tuyết có thể là hiện tượng bình thường khi lấy khí lưu lượng lớn, nhưng cũng có thể cảnh báo bộ hóa hơi, van, đầu nối hoặc cấu hình cấp khí đang bất thường.
