Vai Trò Của Khí Nitơ Trong Công Nghệ Hàn Sóng PCB

Khí Nitơ trong công nghệ hàn sóng PCB được sử dụng để tạo môi trường trơ quanh vùng gia nhiệt và sóng thiếc, giúp hạn chế Oxy hóa thiếc nóng chảy, giảm xỉ và hỗ trợ khả năng thấm ướt. Nhờ đó, dây chuyền có thể ổn định hơn, giảm công việc vệ sinh và bảo trì. Nitơ hỗ trợ cải thiện điều kiện hàn, nhưng không thể tự giải quyết các lỗi do PCB, flux hoặc thiết lập máy.

Hiệu quả thực tế còn thay đổi theo thiết kế PCB, loại hợp kim, flux, nhiệt độ, đặc tính sóng thiếc, tốc độ băng tải và nồng độ Oxy dư.

Vai trò của khí Nito trong công nghệ hàn sóng PCB

Khí Nito trong công nghệ hàn sóng PCB hoạt động như thế nào?

Hàn sóng đưa PCB qua mô-đun xử lý bằng băng tải. Phương pháp này chủ yếu dùng cho linh kiện xuyên lỗ, một số máy còn xử lý linh kiện gắn mặt phía dưới nếu thiết kế cho phép.

Hàn sóng khác với reflow, vốn sử dụng kem hàn, và cũng khác hàn chọn lọc, phương pháp chỉ xử lý các vị trí hàn xác định.

Các công đoạn chính của hàn sóng

• Phủ flux: Flux được đưa lên mặt PCB cần hàn.
• Gia nhiệt trước: Nhiệt kích hoạt flux và hạn chế sốc nhiệt.
• Tiếp xúc sóng thiếc: Mặt dưới PCB đi qua sóng thiếc nóng chảy. Thiếc thấm ướt chân linh kiện, pad và thành lỗ xuyên.
• Làm nguội, kiểm tra: PCB rời vùng hàn, được làm nguội và đánh giá mối hàn.

Nitơ được cấp vào vị trí nào?

Tùy cấu hình máy, Nitơ có thể được cấp cục bộ tại vùng sóng, qua đường hầm ngắn bao quanh khu vực hàn hoặc đường hầm toàn phần gồm cả vùng gia nhiệt và vùng sóng.

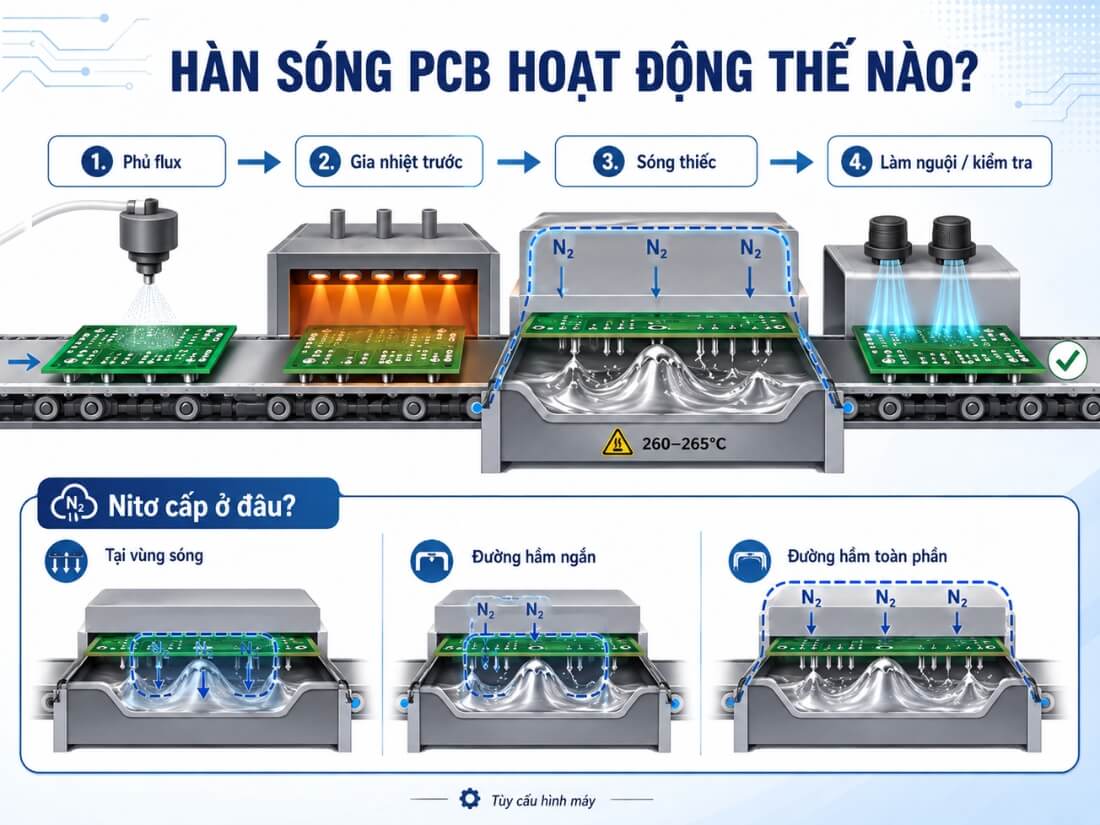

Nguyên lý hoạt động hàn sóng PCB

Theo Electrovert, đường hầm ngắn tập trung tạo môi trường trơ tại vùng sóng, cấu hình toàn phần mở rộng sang vùng gia nhiệt trước. Vì vậy, vị trí vòi cấp, lưu lượng Nitơ và cách kiểm soát Oxy dư cần được xác định theo cấu hình cụ thể của từng máy.

Khí Nitơ giữ vai trò gì trong quá trình hàn sóng PCB?

Hạn chế Oxy hóa thiếc nóng chảy

Thiếc nóng chảy tiếp xúc với Oxy sẽ hình thành Oxit. Chuyển động của sóng làm tăng diện tích thiếc tiếp xúc với không khí, khiến quá trình này diễn ra mạnh hơn.

Môi trường Nitơ làm giảm Oxy quanh vùng sóng và hạn chế Oxit mới tiếp tục hình thành. Nitơ chủ yếu hạn chế quá trình Oxy hóa tiếp diễn. Lớp Oxit đã hình thành trên thiếc, pad hoặc chân linh kiện vẫn cần flux và điều kiện hàn phù hợp để xử lý

Giảm lượng xỉ thiếc

Xỉ thường tích tụ trên bề mặt nồi và tại vùng tạo sóng. Khi Oxy hóa giảm, lượng xỉ phải thu gom có thể ít hơn, giúp hạn chế thất thoát hợp kim và thời gian vệ sinh.

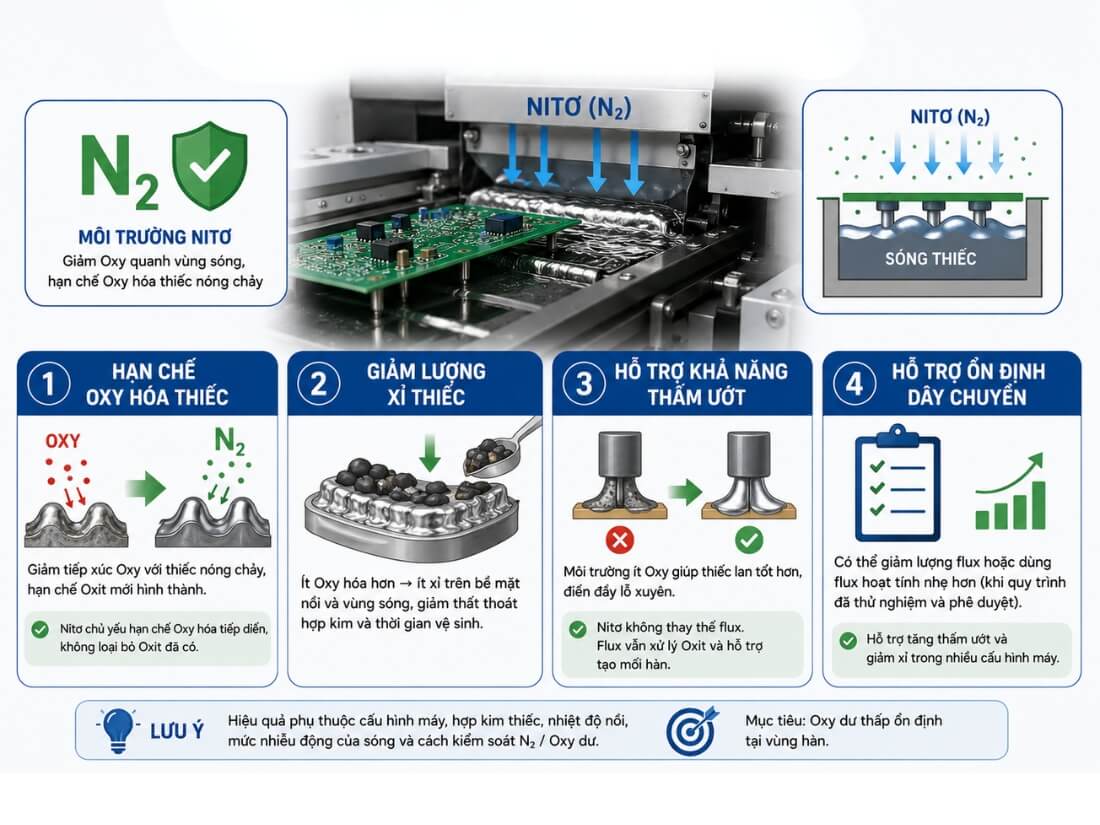

Các vai trò chính của Khí Nito hàn sóng

Mỗi dây chuyền có thể cho mức giảm xỉ khác nhau do cấu hình máy, hợp kim, nhiệt độ nồi và mức nhiễu động của sóng.

Hỗ trợ khả năng thấm ướt

Môi trường ít Oxy hạn chế tái Oxy hóa các bề mặt đang được gia nhiệt, tạo điều kiện để thiếc tiếp xúc và lan trên bề mặt có khả năng hàn. Nhờ đó, Nitơ có thể hỗ trợ độ thấm ướt và khả năng điền đầy lỗ xuyên trên một số PCB.

Nitơ không thay thế flux, vì flux vẫn đảm nhiệm việc xử lý Oxit và hỗ trợ hình thành mối hàn.

Hỗ trợ ổn định dây chuyền

Khi quy trình đã được thử nghiệm và phê duyệt, môi trường Nitơ có thể cho phép giảm lượng flux hoặc sử dụng flux hoạt tính nhẹ hơn. Electrovert cũng ghi nhận đường hầm Nitơ hỗ trợ tăng thấm ướt và giảm xỉ trong một số cấu hình máy.

Nitơ ảnh hưởng thế nào đến chất lượng mối hàn?

Nitơ có thể hỗ trợ thấm ướt, điền đầy lỗ xuyên và giảm xỉ. Mức cải thiện cần được đánh giá trên PCB thực tế cùng flux, hợp kim và thông số máy đang sử dụng.

Không nên xem Nitơ là nguyên nhân hoặc giải pháp duy nhất khi dây chuyền xuất hiện lỗi hàn.

ITW Electrovert ghi nhận Nitơ thúc đẩy thấm ướt nhưng sức căng bề mặt cao hơn có thể gây cầu thiếc trên một số bố trí PCB. SEHO cho biết môi trường Nitơ “quá tốt” có thể thúc đẩy bi thiếc trong một số ứng dụng.

Do đó, giảm Oxy dư xuống mức thấp nhất không phải lúc nào cũng mang lại chất lượng tốt nhất. Mức Oxy mục tiêu cần được xác nhận theo PCB, hợp kim, flux và cấu hình máy.

Khi chất lượng mối hàn thay đổi, nên kiểm tra đồng thời Oxy dư, nhiệt độ nồi và vùng gia nhiệt, flux, đặc tính sóng, tốc độ băng tải cùng thiết kế pad và lỗ xuyên.

Khí Nitơ Trong Công Nghệ Hàn Sóng PCB Cần Đáp Ứng Yêu Cầu Gì?

Độ tinh khiết của khí Nitơ

Độ tinh khiết phải được chọn theo tài liệu của nhà sản xuất máy, vật liệu và quy trình đã phê duyệt. Mức 99,999% không phải yêu cầu mặc định cho mọi dây chuyền hàn sóng.

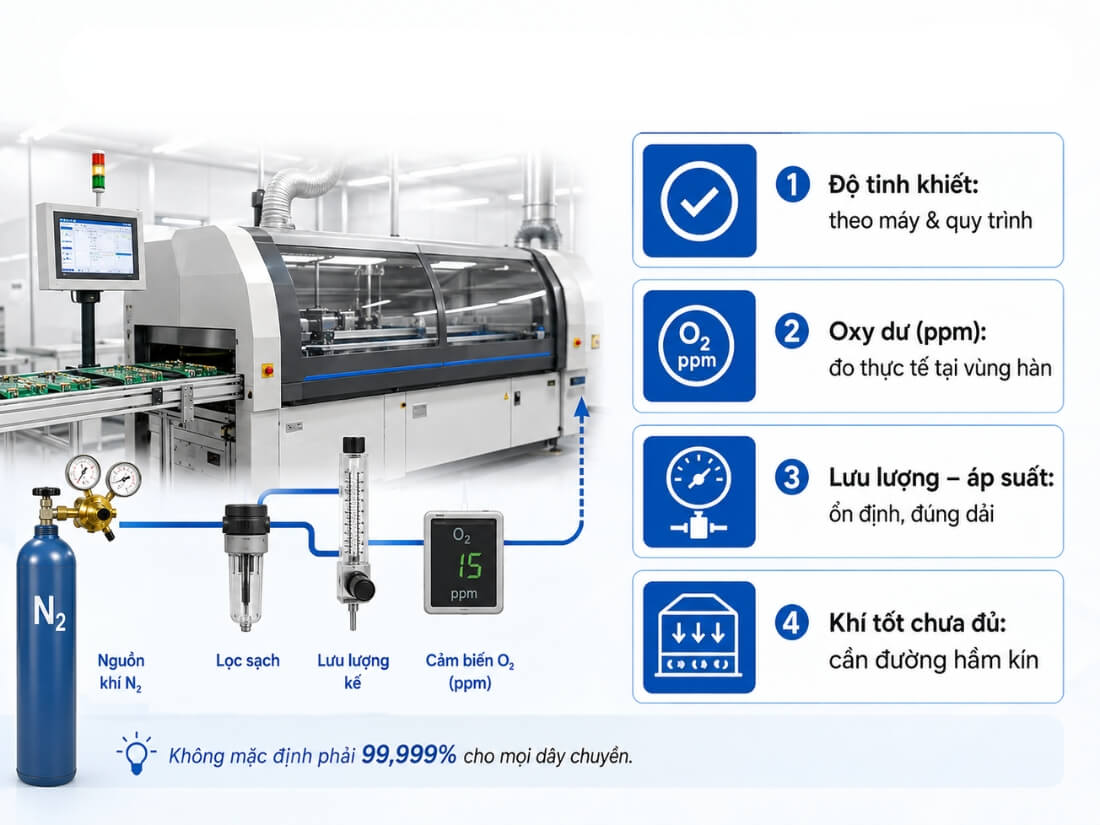

Các yêu cầu cơ bản khí Nito trong công nghệ hàn sóng

Cấp tinh khiết cao hơn chưa chắc tạo thêm lợi ích nếu đường hầm không kín hoặc không khí lọt qua cửa vào, cửa ra. Độ ẩm và tạp chất của nguồn khí cũng nên được đối chiếu với yêu cầu của máy và sản phẩm đang chạy.

Nồng độ Oxy dư tại vùng hàn

Hai thông số cần được phân biệt:

• Độ tinh khiết Nitơ: Chất lượng khí tại nguồn trước khi đưa vào máy.
• Nồng độ Oxy dư: Lượng Oxy thực tế còn lại trong vùng hàn, thường được theo dõi bằng ppm.

Khí đầu vào có độ tinh khiết cao chưa bảo đảm nồng độ Oxy dư trong đường hầm luôn thấp. Giá trị đo thực tế còn bị chi phối bởi:

• Lưu lượng và cách phân phối Nitơ.
• Độ kín đường hầm, kích thước cửa vào và cửa ra.
• Hệ thống hút khí và chênh lệch áp suất.
• Tốc độ băng tải, tần suất PCB đi qua máy.

Vị trí vòi cấp và đầu đo Oxy.

Một số cấu hình Electrovert được thiết kế để duy trì môi trường dưới 50 ppm Oxy tại vùng sóng. Đây là đặc tính của máy và cấu hình cụ thể, không phải giới hạn bắt buộc cho mọi dây chuyền.

Mức Oxy dư mục tiêu nên được xác lập qua thử nghiệm trên dây chuyền và theo dõi lại khi thay đổi sản phẩm, tốc độ băng tải hoặc lưu lượng Nitơ.

Lưu lượng và áp suất cấp khí

Áp suất và lưu lượng Nitơ phải nằm trong dải do nhà sản xuất máy quy định và ổn định trong quá trình chạy. Hệ thống cần bộ điều chỉnh áp, lưu lượng kế và thiết bị đo Oxy phù hợp.

Mức tiêu thụ Nitơ nên được ghi nhận riêng ở trạng thái chạy, chờ và dừng để tính đúng nhu cầu thực tế. Cài cảnh báo khi áp suất, lưu lượng hoặc Oxy dư vượt giới hạn quy trình. Lưu lượng dao động có thể làm môi trường đường hầm mất ổn định dù khí đủ tinh khiết.

Nên lựa chọn nguồn cấp Nitơ nào cho dây chuyền hàn sóng?

Dữ liệu nhà máy cần cung cấp gồm:

• Thiết bị: Model, cấu hình và số máy hàn sóng.
• Nhu cầu khí: Lưu lượng trung bình, cực đại theo Nm³/giờ, áp suất đầu vào, độ tinh khiết và Oxy dư mục tiêu.
• Vận hành: Số giờ mỗi ngày, số ca và mức tiêu thụ khi chạy, chờ, dừng.
• Hạ tầng: Nguồn dự phòng, không gian lắp đặt và khoảng cách từ nguồn khí đến máy.

Nếu dùng máy tạo Nitơ, cần xác nhận thiết bị đạt đồng thời lưu lượng, áp suất và độ tinh khiết trong điều kiện vận hành thực tế. Hệ thống tại chỗ cũng có thể kết hợp bình hoặc nguồn khí dự phòng để giảm nguy cơ gián đoạn.

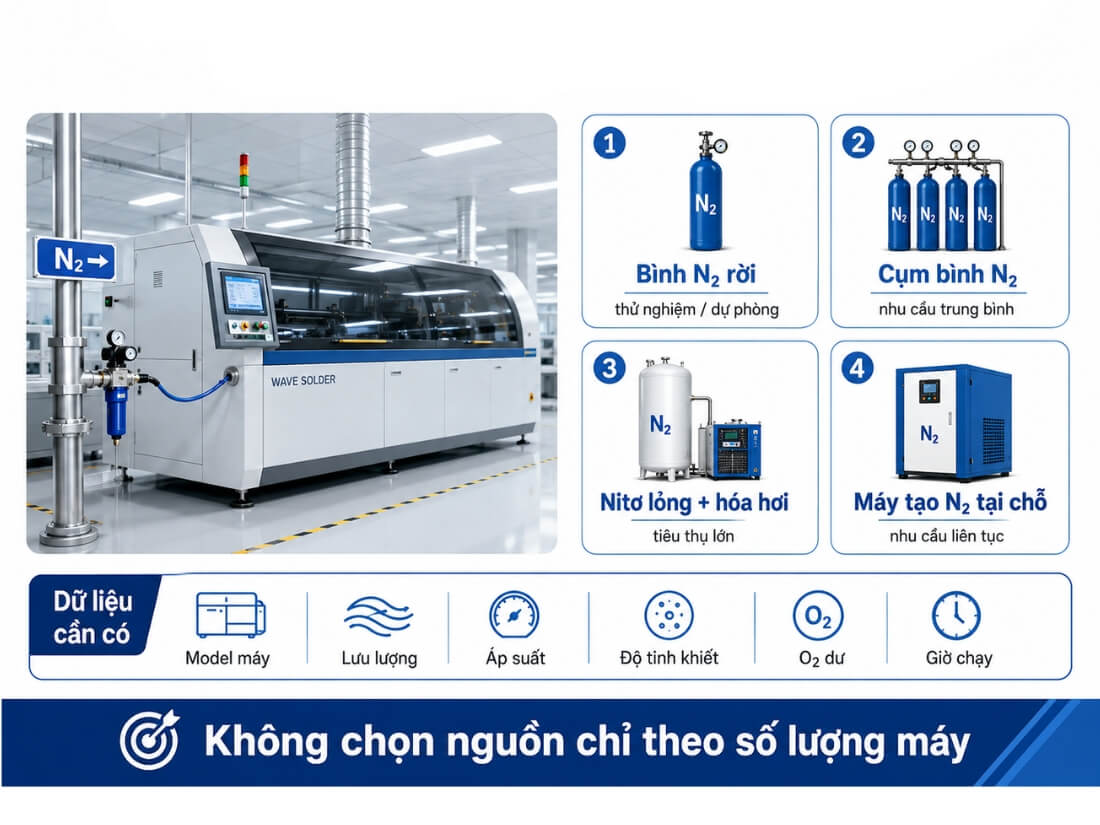

Các sự lựa chọn nguồn cấp Nito cho dây chuyền hàn sóng

Số lượng máy chưa đủ để quyết định nguồn cấp Nitơ. Việc lựa chọn nên dựa trên lưu lượng thực tế, thời gian vận hành và mức dự phòng mà dây chuyền yêu cầu.

Câu hỏi thường gặp

Hàn sóng PCB có bắt buộc phải sử dụng Nitơ không?

Không. Nhiều dây chuyền vẫn đạt yêu cầu khi hàn trong không khí nếu vật liệu và thông số được kiểm soát. Nhu cầu Nitơ phải được xác định bằng thử nghiệm trên sản phẩm.

Hàn sóng có cần Nitơ tinh khiết 99,999% không?

Không. Cần chọn theo máy, vật liệu, lưu lượng và Oxy dư mục tiêu. Khí tinh khiết hơn không bảo đảm Oxy trong đường hầm thấp nếu không khí vẫn lọt vào.

Nitơ có thể thay thế flux trong hàn sóng không?

Không. Nitơ hạn chế Oxy hóa, còn flux xử lý Oxit và hỗ trợ thấm ướt. Quy trình đã phê duyệt có thể cho phép giảm lượng hoặc dùng flux hoạt tính nhẹ hơn.

Nồng độ Oxy càng thấp thì mối hàn càng tốt đúng không?

Không hoàn toàn. Oxy dư quá thấp có thể làm thay đổi sức căng bề mặt và đặc tính thấm ướt, góp phần tăng cầu thiếc hoặc bi thiếc trên một số PCB. Mức mục tiêu phải được xác nhận theo từng sản phẩm.

Có thể dùng bình Nitơ 40L cho máy hàn sóng không?

Có thể, nếu bình Nitơ 40L đáp ứng được lưu lượng, áp suất và thời gian sử dụng mà máy yêu cầu. Bình 40L thường phù hợp hơn cho thử nghiệm, nhu cầu nhỏ hoặc làm nguồn dự phòng. Với dây chuyền vận hành liên tục và tiêu thụ Nitơ lớn, nhà máy nên tính mức sử dụng thực tế để so sánh giữa cụm bình, Nitơ lỏng và máy tạo Nitơ tại chỗ.

Mua Và Cấp Khí Nitơ Cho Dây Chuyền Hàn Sóng PCB Ở Đâu?

Nhà máy sử dụng khí Nitơ trong công nghệ hàn sóng PCB nên cung cấp model máy, lưu lượng, áp suất đầu vào, độ tinh khiết, nồng độ Oxy dư mục tiêu, số giờ vận hành và địa điểm sử dụng.

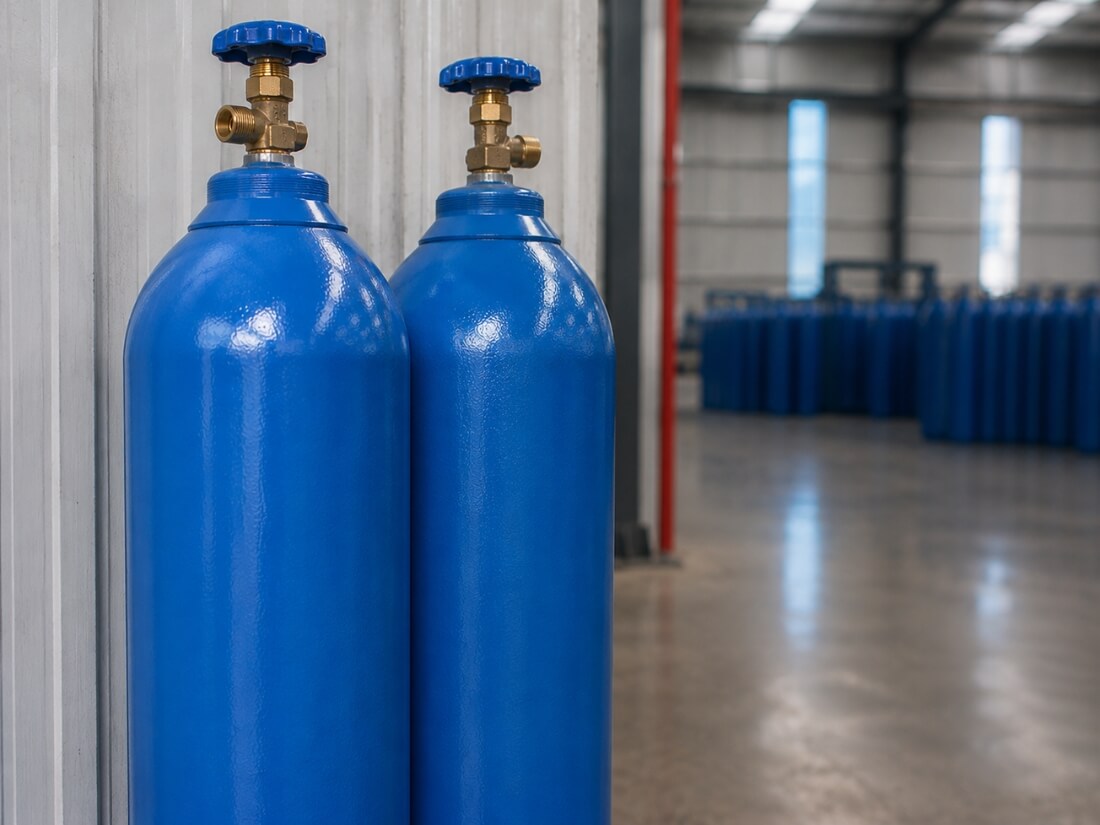

Mua khí Nito trong công nghệ hàn sóng tại Khí Việt Tâm

Liên hệ Khí Việt Tâm qua Hotline/Zalo 093.818.1959 để được tư vấn phương án sử dụng bình rời, cụm bình hoặc nguồn cấp Nitơ phù hợp với nhu cầu thực tế.
