Công Nghệ Thu Hồi Khí Argon Trong Hệ Thống Tuần Hoàn Khép Kín

Argon tạo môi trường khí trơ trong nhiều quy trình sản xuất. Ở một số ứng dụng, khí không bị tiêu hao về mặt hóa học nhưng có thể lẫn bụi, hơi ẩm, Oxy hoặc tạp chất sau mỗi chu kỳ. Việc xả bỏ dòng khí này làm tăng chi phí mua và vận chuyển Argon mới.

Công nghệ thu hồi khí Argon giúp thu gom, tinh sạch, kiểm tra chất lượng rồi đưa khí trở lại dây chuyền. Tuy nhiên, không phải quy trình nào cũng có thể thu hồi hiệu quả.

Bài viết sẽ làm rõ nguyên lý, ứng dụng và những điều kiện doanh nghiệp cần đánh giá trước khi đầu tư hệ thống.

Công nghệ thu hồi khí Argon trong hệ thống tuần hoàn khép kín

Hệ Thống Thu Hồi Khí Argon Là Gì?

Thu hồi khí Argon được hiểu như thế nào?

Hệ thống thu hồi khí Argon tiếp nhận dòng khí sau sản xuất, loại bỏ thành phần không mong muốn và đưa phần khí đạt yêu cầu trở lại sử dụng. Hiệu quả phụ thuộc điểm xả, độ kín của thiết bị, loại tạp chất và yêu cầu chất lượng khí của dây chuyền.

Thu hồi, tinh sạch và tái sử dụng khác nhau ra sao?

Ba khái niệm này có liên quan nhưng không đồng nghĩa:

• Thu hồi: dẫn khí từ thiết bị sản xuất về cụm xử lý.
• Tinh sạch: loại bụi, hơi ẩm, Oxy cùng tạp chất khí hoặc hạt rắn.
• Tái sử dụng: kiểm tra chất lượng và cấp Argon đạt yêu cầu trở lại dây chuyền.

Cụm xử lý có thể kết hợp lọc, sấy, hấp phụ, xúc tác và thiết bị phân tích, tùy loại tạp chất và chất lượng Argon cần đạt. ReiCat cũng mô tả tái chế Argon là quá trình loại tạp chất rắn, tạp chất khí và thiết lập vòng cấp khí trơ tuần hoàn.

“Tuần hoàn khép kín” có phải không cần bổ sung Argon mới?

“Khép kín” không có nghĩa doanh nghiệp không cần Argon mới. Khí vẫn có thể thất thoát qua rò rỉ, xả an toàn, bảo trì hoặc bị loại khi không đạt chất lượng.

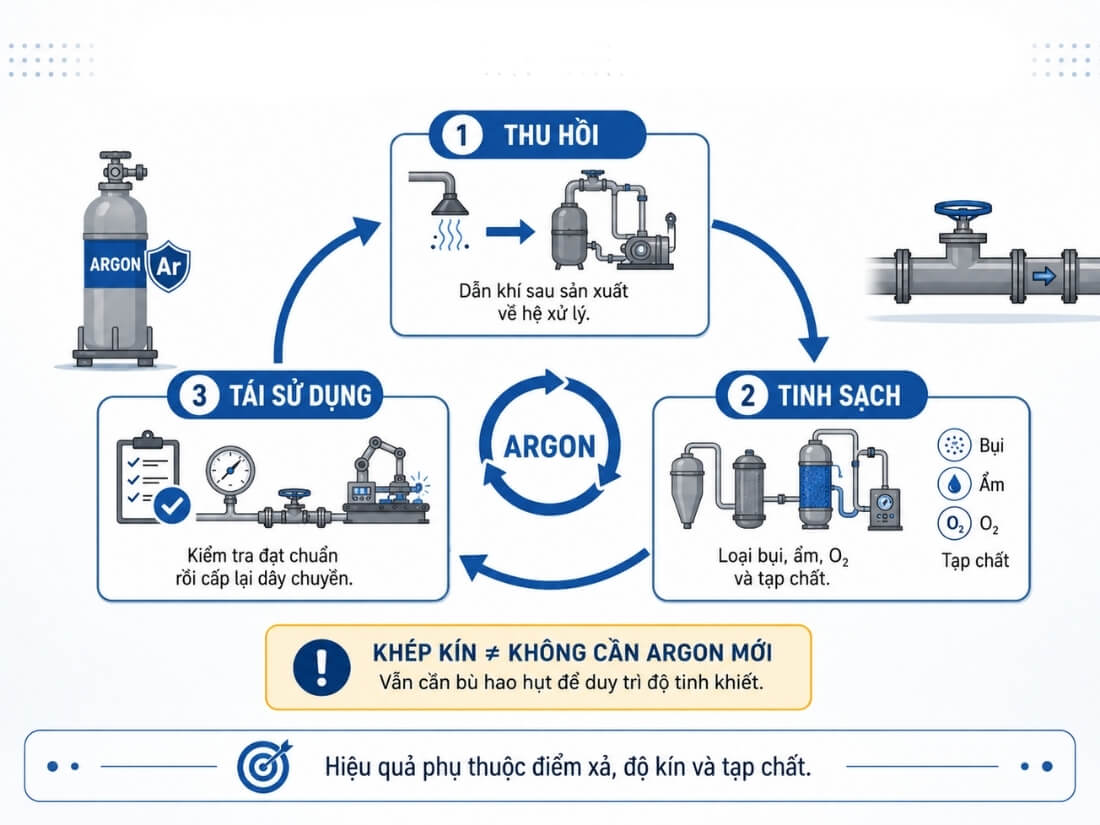

Khái niệm hệ thống thu hồi khí Argon

Vì vậy, hệ thống cần nguồn Argon mới để bù hao hụt và duy trì độ tinh khiết. Tỷ lệ tái sử dụng phải được xác định từ dữ liệu vận hành, không mặc định đạt 100%.

Quy Trình Thu Hồi Và Tuần Hoàn Khí Argon Hoạt Động Thế Nào?

Quy trình dưới đây mô tả cấu hình nguyên lý. Công nghệ xử lý thực tế phải được thiết kế theo nguồn khí thải, áp suất, lưu lượng và độ tinh khiết cần đạt.

Bước 1 – Thu gom khí Argon sau sử dụng

Khí sau khi đi qua buồng công nghệ hoặc thiết bị sản xuất được dẫn vào đường ống thu hồi. Hệ thống cần hạn chế không khí bên ngoài xâm nhập vì Oxy và hơi ẩm làm tăng tải cho cụm tinh sạch. Với quy trình theo mẻ, bình đệm có thể được bố trí để cân bằng lưu lượng và áp suất giữa các chu kỳ.

Bước 2 – Tách bụi và tạp chất dạng hạt

Dòng khí trước tiên đi qua bộ lọc để giữ bụi, bột kim loại và hạt rắn. Nếu quá trình có khả năng phát sinh dầu, hơi dung môi hoặc chất ngưng tụ, cần bổ sung thiết bị tách phù hợp. Công đoạn này bảo vệ máy nén, van và vật liệu tinh sạch phía sau khỏi mài mòn hoặc nhiễm bẩn.

Bước 3 – Loại hơi ẩm, Oxy và tạp chất khí

Sau lọc sơ bộ, khí được sấy để giảm hơi nước. Oxy và các tạp chất khí khác có thể được xử lý bằng hấp phụ, xúc tác, tách lạnh hoặc công nghệ chuyên dụng.

Không có cấu hình chung cho mọi nhà máy: thiết bị phải được lựa chọn theo thành phần khí thu gom và giới hạn tạp chất của quy trình tái sử dụng.

Bước 4 – Nén và lưu trữ khí đã xử lý

Khí sau xử lý được nén đến áp suất cần thiết rồi đưa vào bình hoặc bồn đệm. Cụm này cần có cảm biến, van điều khiển, cảnh báo và cơ cấu bảo vệ áp suất phù hợp. Việc nén phải được kiểm soát để tránh dầu hoặc tạp chất từ máy nén xâm nhập vào dòng Argon.

Bước 5 – Phân tích chất lượng và cấp khí trở lại

Trước khi tái cấp, thiết bị phân tích theo dõi Oxy, độ ẩm và các tạp chất quan trọng. Khí đạt giới hạn được đưa trở lại dây chuyền, khí không đạt phải quay lại cụm xử lý hoặc chuyển sang đường xả an toàn.

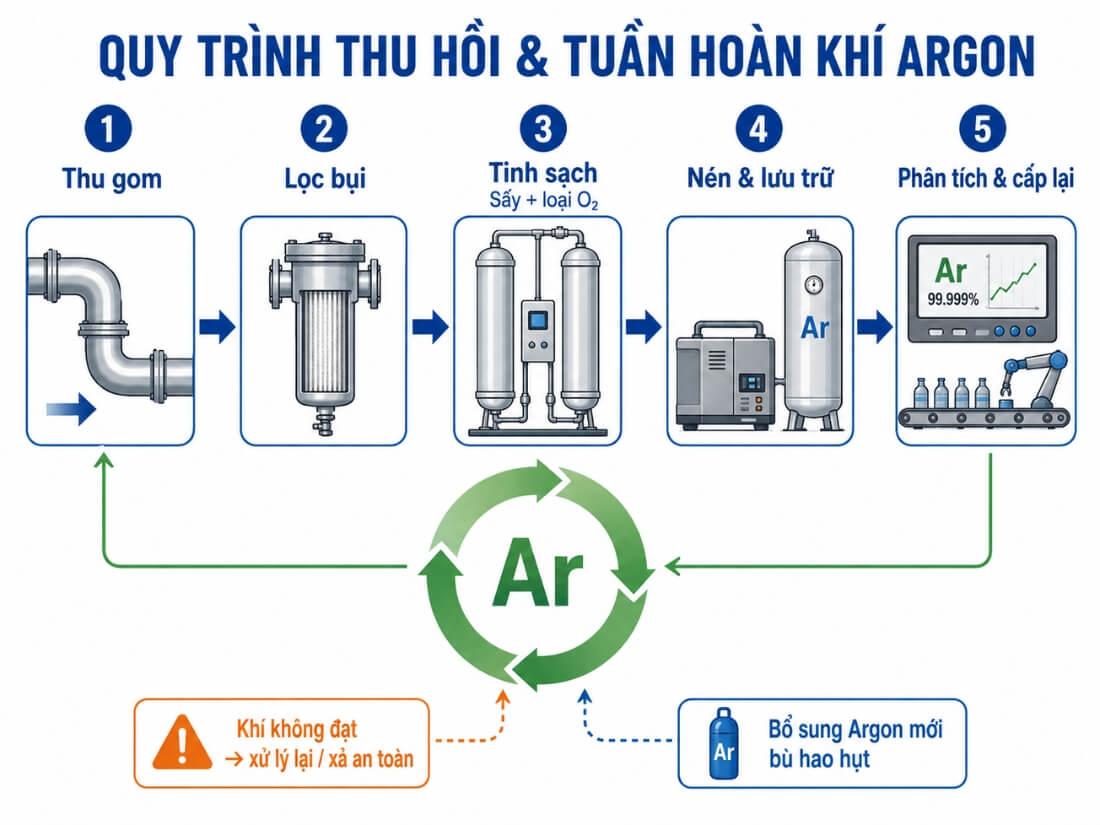

Quy trình thu hồi và tuần hoàn Khí Argon

Hệ thống đồng thời bổ sung Argon mới theo mức hao hụt thực tế. Trong một hệ thống tái chế Argon cho sản xuất wafer, ReiCat sử dụng phân tích trực tuyến Nitơ, Oxy, độ ẩm và Hydro tại đầu ra để giám sát chất lượng khí.

Thiết bị sản xuất → Thu gom → Lọc sơ bộ → Tinh sạch → Nén và lưu trữ → Kiểm tra chất lượng → Tái cấp

Một Hệ Thống Thu Hồi Argon Gồm Những Thiết Bị Nào?

Cấu hình gồm các cụm thu gom, xử lý, nén, giám sát và tái cấp. Những bộ phận này phải hoạt động đồng bộ để hạn chế rò rỉ và tránh làm khí bị nhiễm bẩn trở lại.

Tùy quy trình, hệ thống còn có thể cần bộ tách dầu, thiết bị xử lý chất ngưng tụ, đường xả an toàn, van chuyển hướng hoặc cụm dự phòng. Thiết bị phân tích giúp xác định khí được tái cấp, đưa về xử lý tiếp hay loại khỏi vòng tuần hoàn.

Mỗi dây chuyền sẽ cần cấu hình khác nhau theo lưu lượng, áp suất, chế độ vận hành, loại tạp chất và độ tinh khiết Argon cần tái cấp. Trước khi chọn công nghệ và công suất thiết bị, nhà máy cần phân tích mẫu khí, khảo sát điểm thu gom và xác định mức dự phòng cần thiết.

Công Nghệ Thu Hồi Khí Argon Được Ứng Dụng Ở Đâu?

Khả năng thu hồi thuận lợi hơn ở các dây chuyền có buồng kín, lưu lượng Argon đáng kể và điểm xả có thể thu gom tập trung.

Sản xuất bột kim loại và in 3D kim loại

Trong sản xuất bột kim loại và in 3D, Argon duy trì môi trường trơ quanh vật liệu hoặc bột kim loại. Dòng khí sau sử dụng có thể mang theo bụi và hạt bột mịn, vì vậy cần lọc kỹ trước khi nén và tinh sạch.

Ép đẳng tĩnh nóng và thiêu kết áp suất cao

Các quá trình HIP và thiêu kết áp suất cao sử dụng Argon để truyền áp trong buồng kín. Do lượng khí mỗi chu kỳ có thể lớn và điểm xả được kiểm soát, khí có thể được thu gom sau khi giảm áp nếu thiết bị được thiết kế phù hợp.

Nhiệt luyện và tôi khí

Trong nhiệt luyện hoặc tôi khí, Argon có thể tạo môi trường bảo vệ hoặc truyền áp. Khả năng thu hồi phụ thuộc độ kín của lò, cách xả và mức nhiễm dầu, hơi ẩm hay tạp chất từ vật liệu.

Sản xuất bán dẫn, silicon và nuôi tinh thể

Sản xuất bán dẫn, silicon và nuôi tinh thể thường yêu cầu nghiêm ngặt đối với Oxy, Nitơ, hơi ẩm và tạp chất công nghệ. Khí thu hồi phải được tinh sạch, phân tích trước khi tái cấp, phần không đạt cần tiếp tục xử lý.

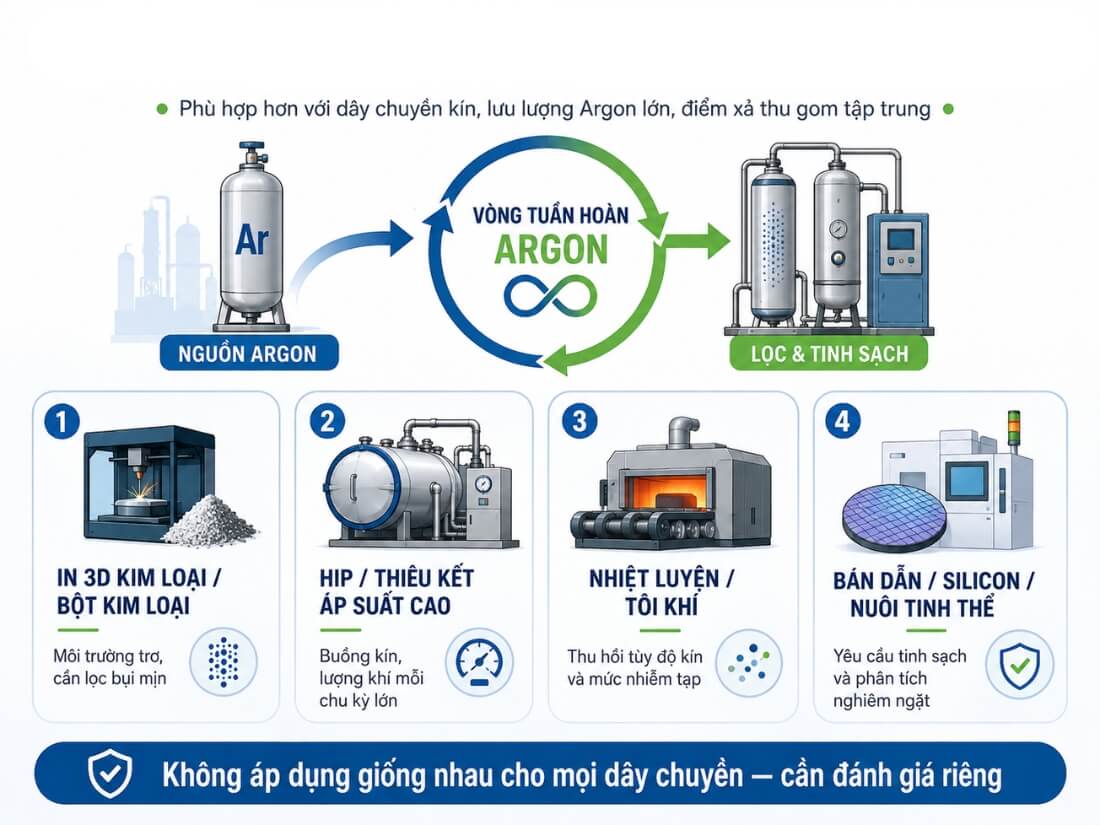

Các ứng dụng sử dụng công nghệ thu hồi khí Argon

ReiCat liệt kê nhiệt luyện, bán dẫn, nuôi tinh thể, sản xuất bột, HIP, silicon và thiêu kết áp suất cao trong nhóm ứng dụng của hệ thống tái chế Argon. Tuy nhiên, khả năng triển khai vẫn phải được đánh giá riêng cho từng dây chuyền.

Lợi Ích Của Việc Thu Hồi Và Tái Sử Dụng Argon

Ngoài việc giảm lượng Argon mới cần mua, hệ thống thu hồi còn giúp nhà máy chủ động hơn về nguồn khí và theo dõi điều kiện khí trước khi tái cấp.

Giảm lượng Argon mới cần mua

Thay vì xả bỏ khí sau sử dụng, doanh nghiệp có thể tinh sạch và tận dụng phần còn đáp ứng yêu cầu. Nhờ đó, lượng Argon mới cần mua giảm xuống, đặc biệt tại nhà máy vận hành liên tục hoặc tiêu thụ lớn. Tuy nhiên, giá trị khí thay thế cần được so sánh với điện năng, vật tư lọc và bảo trì.

Tăng tính chủ động của nguồn cung

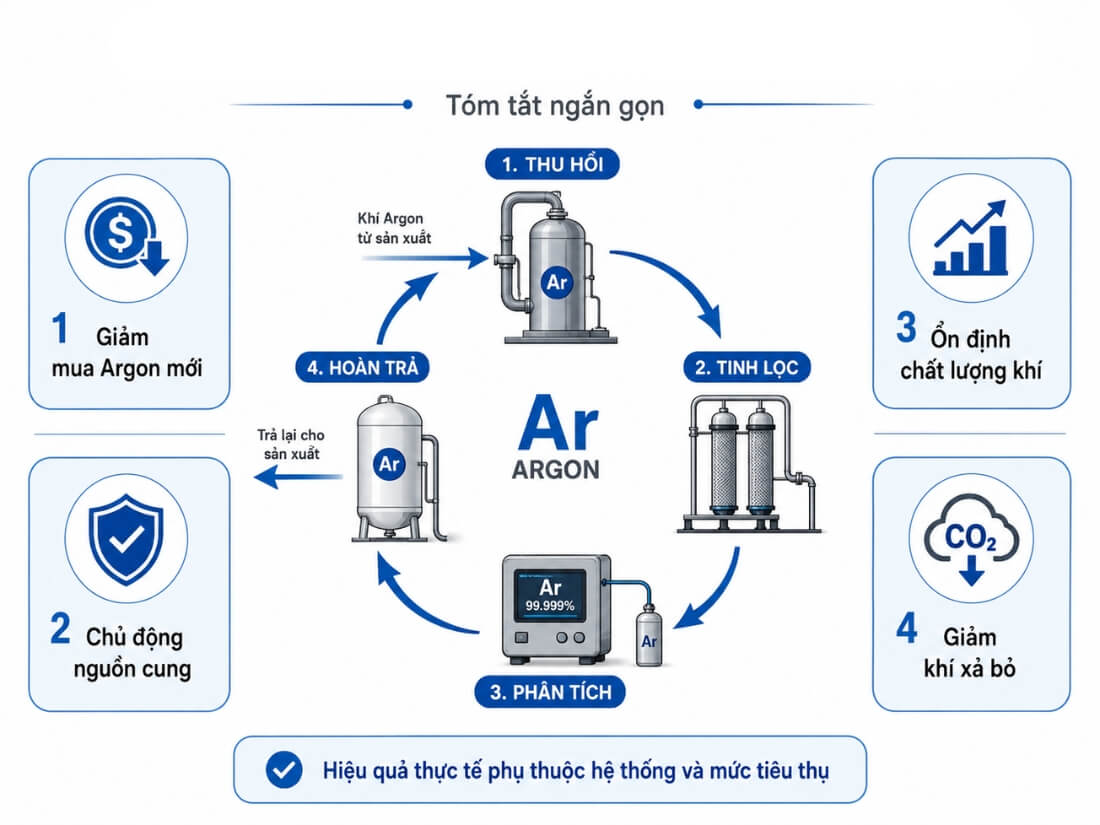

Lợi ích của việc thu hồi và tái sử dụng Argon

Khí được xử lý tại nhà máy tạo nguồn tuần hoàn phục vụ sản xuất, giúp giảm phụ thuộc vào lịch giao hàng hoặc biến động nguồn cung. Doanh nghiệp vẫn phải duy trì Argon bổ sung hoặc nguồn dự phòng để bù hao hụt và cấp khí khi hệ thống dừng.

Hỗ trợ ổn định môi trường công nghệ

Thiết bị phân tích theo dõi Oxy, độ ẩm và tạp chất trước khi tái cấp. Khi giới hạn bị vượt, hệ thống có thể cảnh báo, chuyển khí về xử lý tiếp hoặc ngăn cấp vào dây chuyền. Việc giám sát hỗ trợ duy trì môi trường công nghệ ổn định giữa các chu kỳ.

Giảm lượng khí phải xả bỏ

Thu hồi giúp hạn chế lượng Argon còn khả năng sử dụng bị thải ra ngoài. Giảm nhu cầu khí mới cũng có thể giảm tác động gián tiếp từ sản xuất và vận chuyển Argon.

Dù vậy, không nên công bố một tỷ lệ tiết kiệm chung. Kết quả phải được xác định từ cân bằng khí, mức tiêu thụ, thất thoát và hiệu suất tinh sạch của từng hệ thống.

Khi Nào Doanh Nghiệp Nên Đầu Tư Công Nghệ Thu Hồi Khí Argon?

Hệ thống thu hồi đáng cân nhắc nhất khi dây chuyền tiêu thụ Argon lớn, vận hành ổn định, có điểm xả tập trung và kiểm soát được tạp chất. Quyết định cần dựa trên khảo sát và cân bằng khí.

Các dữ liệu cần khảo sát

Khảo sát nên bắt đầu từ mức tiêu thụ Argon theo giờ, ngày hoặc chu kỳ, sau đó xác định tỷ lệ khí có thể thu gom, áp suất và lưu lượng tại điểm xả.

Mẫu khí phải được phân tích để xác định bụi, Oxy, Nitơ, hơi ẩm, dầu cùng tạp chất công nghệ. Doanh nghiệp cũng cần nêu độ tinh khiết khi tái cấp, chế độ chạy liên tục hay theo mẻ, giá Argon và kế hoạch mở rộng.

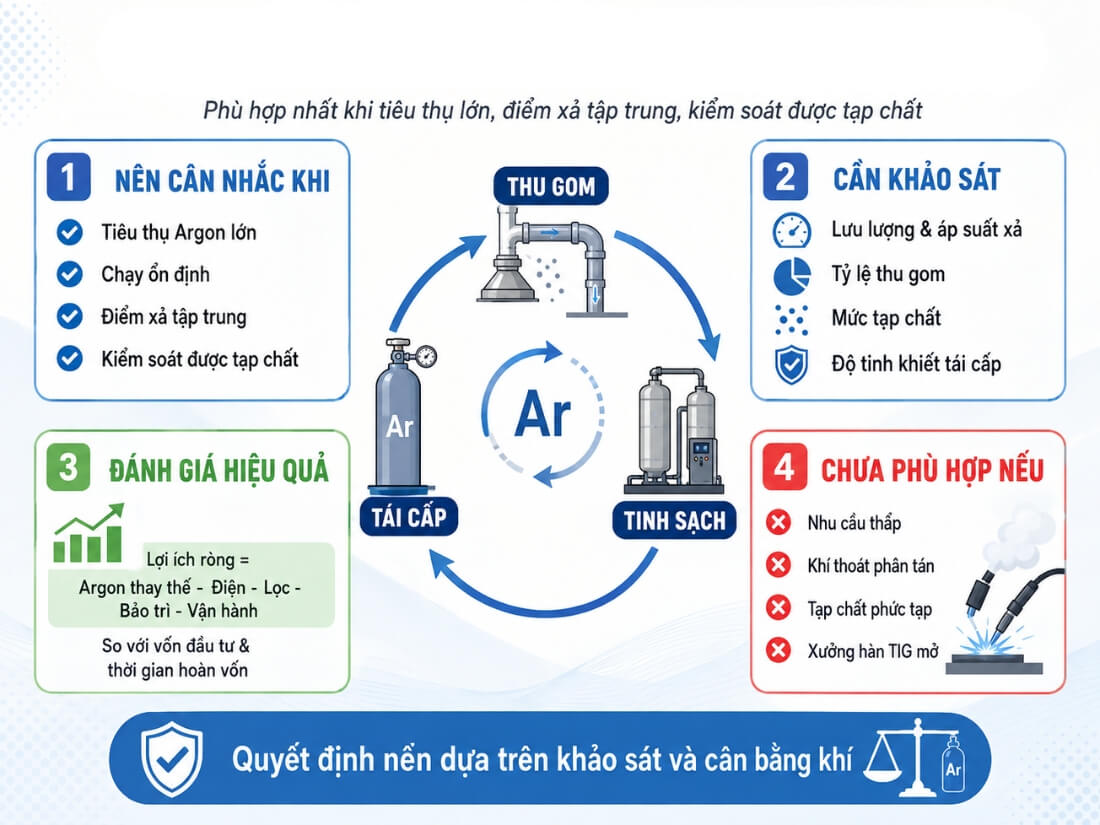

Trường hợp nên cân nhắc đầu tư công nghệ thu hồi khí Argon

ReiCat cho biết hệ thống được cấu hình theo thông số riêng của khách hàng, vì vậy không thể chọn công suất theo mức tiêu thụ tổng.

Phân biệt tỷ lệ thu gom và tỷ lệ thu hồi sử dụng được

Tỷ lệ thu gom là phần khí đưa được về cụm xử lý, tỷ lệ thu hồi sử dụng được là phần cuối cùng đạt chất lượng để tái cấp. Hai tỷ lệ không giống nhau vì khí có thể bị loại khi lọc, tinh sạch hoặc kiểm tra chất lượng. Cần tính thêm rò rỉ, xả an toàn, thời gian bảo trì và Argon bổ sung.

Cách đánh giá hiệu quả kinh tế

Có thể ước tính:

Lợi ích ròng hằng năm = Giá trị Argon mới được thay thế – Chi phí điện – Vật tư lọc – Bảo trì – Chi phí vận hành

Từ lợi ích ròng hằng năm, doanh nghiệp có thể đối chiếu với vốn đầu tư, chi phí tích hợp và tuổi thọ thiết bị để đánh giá thời gian hoàn vốn. Số liệu từ dự án khác chỉ nên tham khảo vì giá Argon, mức nhiễm bẩn và chế độ vận hành có thể khác đáng kể.

Trường hợp chưa phù hợp để đầu tư

Hệ thống chưa phù hợp khi nhu cầu thấp, khí thoát vào không gian mở, tạp chất phức tạp hoặc chi phí xử lý vượt giá trị thu hồi. Xưởng hàn TIG khó đạt hiệu quả vì Argon bảo vệ được phun vào vùng hàn mở và phân tán.

Lưu Ý Khi Vận Hành Hệ Thống Tuần Hoàn Argon

Argon không độc, không cháy nhưng chiếm chỗ không khí và làm giảm nồng độ Oxy. Nguy cơ tăng tại phòng kín, hố kỹ thuật hoặc nơi đường xả tích tụ khí. OSHA xác định môi trường dưới 19,5% Oxy là thiếu Oxy và nêu Argon là khí trơ có thể gây tình trạng này.

Nhà máy cần bố trí thông gió, đầu dò Oxy, tín hiệu cảnh báo và đường xả đến vị trí an toàn. Vị trí cảm biến, ngưỡng cảnh báo và phương án ứng cứu phải được xác định theo đánh giá rủi ro, không dựa vào cảm giác của người vận hành.

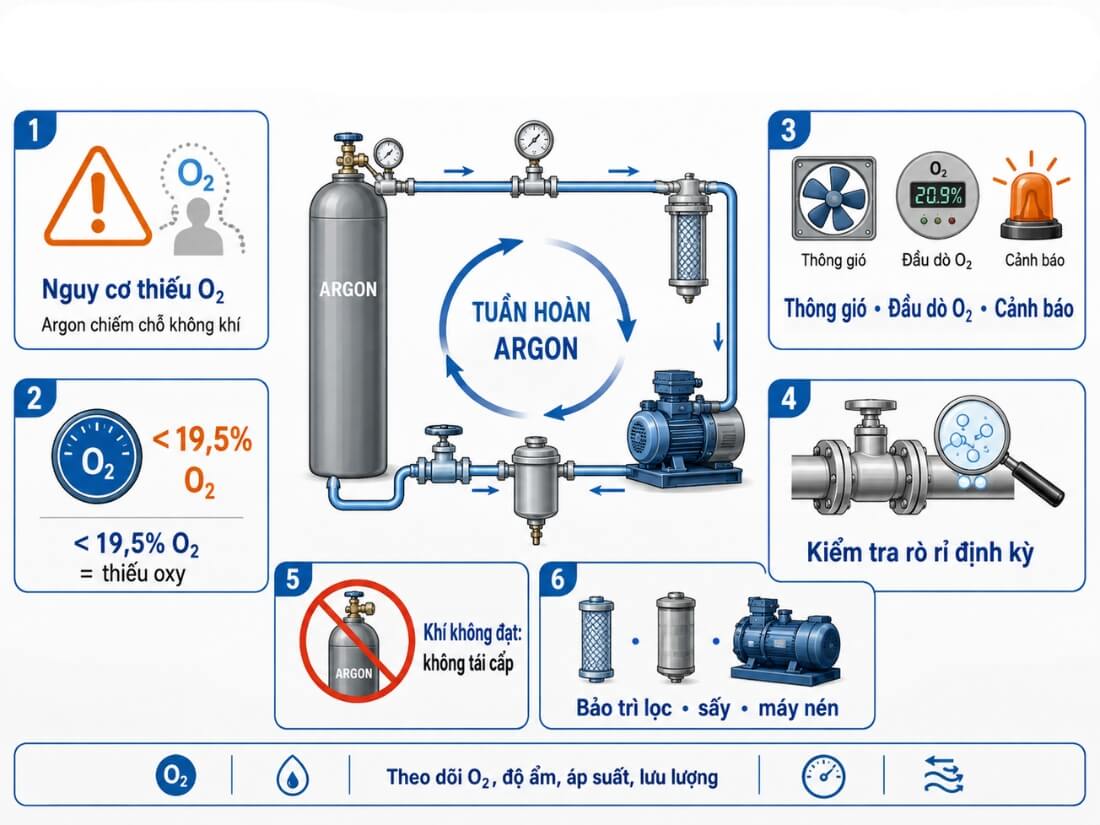

Lưu ý quan trọng khi vận hành hệ thống tuần hoàn Argon

Đường ống, van, máy nén, bình đệm và bình chứa cần được kiểm tra rò rỉ theo kế hoạch. Khi thiết bị phân tích báo Oxy, độ ẩm hoặc tạp chất vượt giới hạn, hệ thống phải ngăn tái cấp, đưa khí về xử lý tiếp hoặc xả theo phương án thiết kế.

Bộ lọc cần được thay theo chênh áp hoặc thời hạn quy định, bộ sấy phải được tái sinh và máy nén được bảo trì theo hướng dẫn. Doanh nghiệp nên theo dõi xu hướng Oxy, độ ẩm, áp suất, lưu lượng và Argon bổ sung để phát hiện sai lệch sớm thay vì chỉ kiểm tra định kỳ.

Hệ thống phải được thiết kế, vận hành và bảo trì theo điều kiện công nghệ, hồ sơ thiết bị, đánh giá rủi ro và tiêu chuẩn áp dụng tại nhà máy.

Câu hỏi thường gặp

Khí Argon thu hồi có thể đưa trở lại sử dụng ngay không?

Không. Khí sau sử dụng có thể chứa bụi, hơi ẩm, Oxy hoặc tạp chất công nghệ. Dòng khí cần được lọc, tinh sạch và phân tích để xác nhận đạt giới hạn của quy trình trước khi tái cấp. Khí không đạt phải tiếp tục xử lý hoặc chuyển sang đường xả an toàn.

Hệ thống khép kín có loại bỏ hoàn toàn nhu cầu mua Argon mới không?

Không. Argon vẫn có thể thất thoát qua rò rỉ, xả an toàn, bảo trì và quá trình tinh sạch. Doanh nghiệp cần nguồn Argon mới để bù lượng hao hụt, hỗ trợ khởi động hệ thống và duy trì chất lượng khí tuần hoàn.

Xưởng hàn Argon thông thường có nên lắp hệ thống thu hồi không?

Thông thường, phương án này khó đạt hiệu quả kinh tế. Khí bảo vệ trong hàn TIG được phun vào vùng hàn mở, nhanh chóng phân tán và trộn với không khí nên khó thu gom tập trung. Hệ thống thu hồi phù hợp hơn với dây chuyền có buồng kín, lưu lượng tiêu thụ lớn và điểm xả được kiểm soát.

Kết Luận

Công nghệ thu hồi Argon phù hợp nhất với dây chuyền tiêu thụ lớn, có điểm xả tập trung và kiểm soát được tạp chất. Doanh nghiệp nên khảo sát kỹ lưu lượng, chất lượng khí và hiệu quả kinh tế trước khi đầu tư.

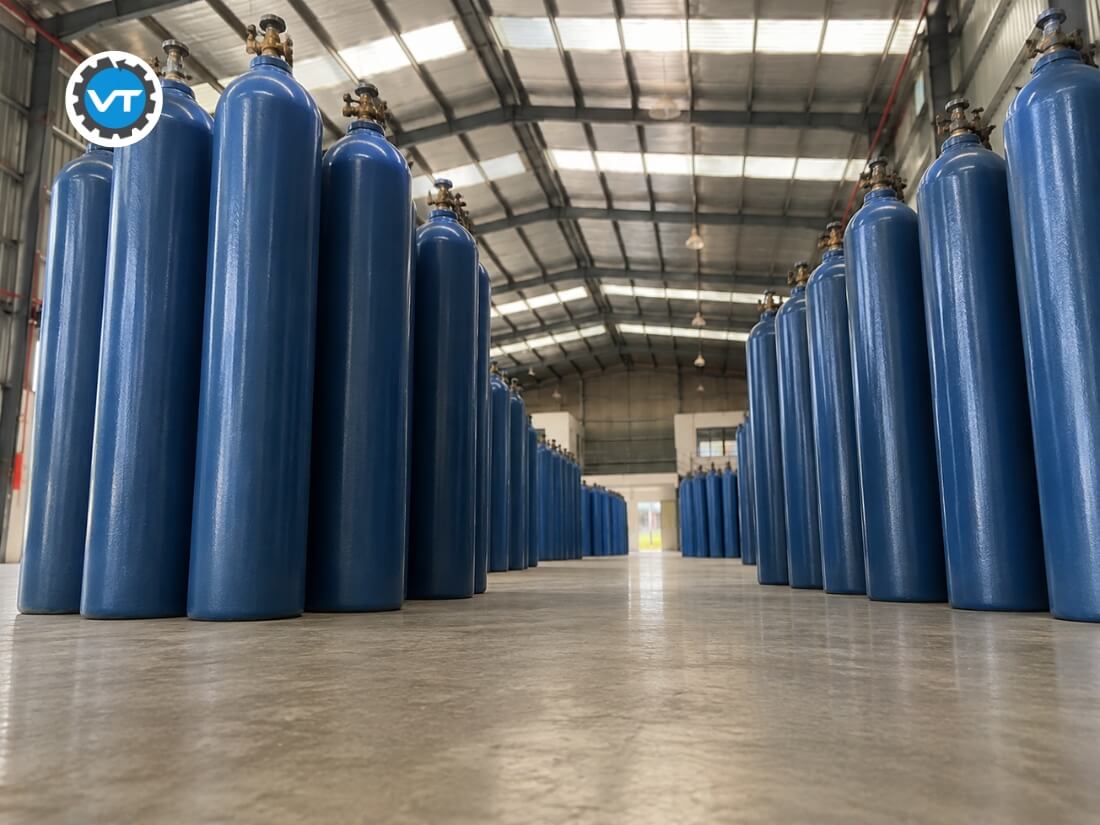

Liên hệ Khí Việt Tâm để được tư vấn phương án cung cấp khí Argon
