Cách Chọn Van Bình Khí Theo Loại Khí, Áp Suất Và Chuẩn Ren

Hai van bình khí có hình dáng tương tự hoặc cùng kích thước bên ngoài chưa chắc có thể thay thế cho nhau. Cách chọn van bình khí phải dựa trên loại khí chứa trong bình, áp suất làm việc, vật liệu thân van và bộ phận làm kín, chuẩn ren kết nối với cổ bình, chuẩn đầu ra cũng như yêu cầu lấy khí hay lấy lỏng.

Việc van lắp vừa ren không đủ để khẳng định thiết bị tương thích. Chọn sai van có thể gây rò rỉ, lắp nhầm bộ điều áp, cản trở dòng khí hoặc làm hệ thống vận hành không ổn định. Các kết nối van bình phải tuân theo chuẩn phù hợp thay vì tự đổi ren hoặc dùng đầu chuyển chưa được xác nhận.

Đặc biệt, không tự tháo, sửa hoặc thay van khi bình còn áp suất. Công việc liên quan đến van bình phải do đơn vị có chuyên môn thực hiện sau khi bình đã được xử lý theo đúng quy trình an toàn.

Cách Chọn Van Bình Khí Theo Loại Khí, Áp Suất Và Chuẩn Ren

Van Bình Khí Là Gì Và Khác Bộ Điều Áp Thế Nào?

Van bình khí là bộ phận được lắp trực tiếp tại cổ bình, dùng để đóng hoặc mở dòng khí đi ra khỏi bình. Van chịu áp suất bên trong bình và tạo vị trí kết nối với bộ điều áp hoặc hệ thống cấp khí phù hợp. Van không có chức năng chính là giảm áp suất xuống mức thiết bị sử dụng.

Bộ điều áp được lắp sau van bình. Thiết bị này tiếp nhận khí ở áp suất cao, giảm xuống áp suất đầu ra phù hợp và hỗ trợ duy trì mức áp tương đối ổn định trong phạm vi thiết kế.

Van bình và bộ điều áp có chức năng khác nhau nhưng phải tương thích về loại khí, áp suất đầu vào, chuẩn ren, bề mặt làm kín và vật liệu. Việc bộ điều áp lắp vừa đầu van chưa đủ để xác nhận hai thiết bị tương thích. Không cưỡng ép ren hoặc sử dụng đầu chuyển khi chưa được xác nhận phù hợp.

Trước khi tháo bộ điều áp, phải đóng van bình và giải phóng áp suất còn lại trong bộ điều áp theo đúng quy trình. Việc chọn bộ điều áp bình khí cũng phải dựa trên loại khí, áp suất đầu vào, áp suất đầu ra, lưu lượng và chuẩn kết nối của hệ thống.

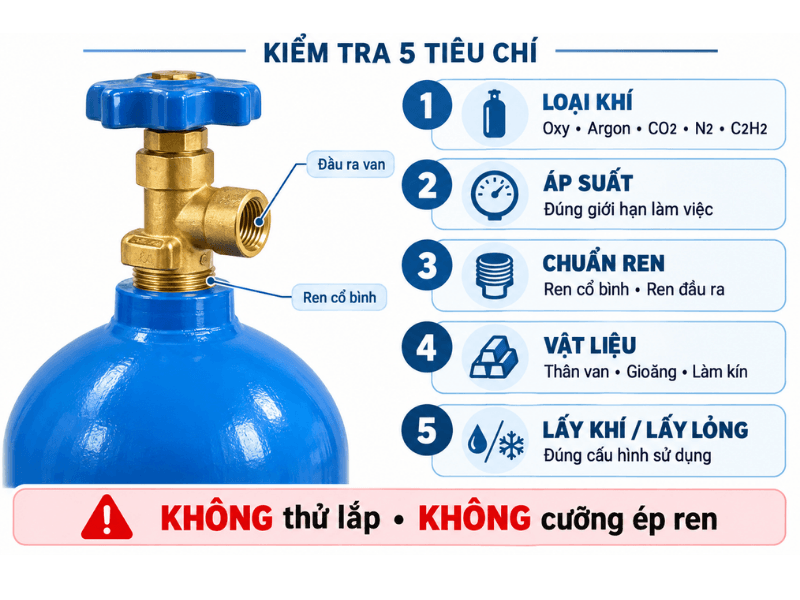

Cách Chọn Van Bình Khí Theo 5 Tiêu Chí

Không nên chọn van bình khí chỉ bằng cách quan sát hình dáng hoặc thử lắp vào cổ bình. Mỗi van phải đồng thời phù hợp với loại khí, áp suất, hai đầu kết nối, vật liệu làm kín và phương thức lấy sản phẩm.

Loại Khí Chứa Trong Bình

Bước đầu tiên là xác định loại khí trong bình và mục đích sử dụng thực tế.

• Khí Oxy công nghiệp: Van, gioăng, chất làm kín và thiết bị kết nối phải được xác nhận phù hợp cho dịch vụ Oxy, các bộ phận tiếp xúc với Oxy phải sạch, khô và không dính dầu mỡ.
• Argon và Nitơ: Dù đều là khí trơ trong nhiều ứng dụng, không nên mặc định sử dụng chung van nếu chưa đối chiếu áp suất, chuẩn kết nối và tài liệu kỹ thuật.
• Khí CO2 công nghiệp: Cần xác định bình lấy khí hay lấy lỏng và kiểm tra cấu hình van, ống siphon cùng thiết bị phía sau.
• Acetylene: Phải sử dụng van được thiết kế cho bình Acetylene và điều kiện làm việc tương ứng.
• Khí hỗn hợp: Việc lựa chọn phụ thuộc thành phần, tỷ lệ pha, tính chất nguy hiểm và yêu cầu độ sạch của hỗn hợp.

Mỗi loại khí và mức áp suất có thể yêu cầu một cấu hình van riêng, cần đối chiếu đúng model và tài liệu kỹ thuật trước khi lựa chọn.

Áp Suất Làm Việc

Van phải chịu được áp suất nguồn trong toàn bộ điều kiện nạp, bảo quản và sử dụng dự kiến. Khi lựa chọn, cần đối chiếu:

• Áp suất nạp của bình.
• Áp suất làm việc hoặc áp suất cho phép của vỏ bình.
• Giới hạn áp suất của van.
• Điều kiện nhiệt độ có thể làm thay đổi áp suất.
• Yêu cầu lưu lượng tại điểm sử dụng.

Không chọn van chỉ vì kích thước thân van hoặc tay vặn giống thiết bị cũ. Một van có cùng hình dáng nhưng giới hạn áp suất thấp hơn có thể không phù hợp với bình đang sử dụng.

Chuẩn Ren Cổ Bình Và Đầu Ra

Van bình có hai vị trí kết nối cần kiểm tra riêng:

• Ren cổ bình: Kết nối phần thân van với cổ bình.
• Ren đầu ra: Kết nối van với bộ điều áp, dây mềm cao áp hoặc giàn góp.

Mỗi vị trí phải được đối chiếu về kiểu ren, đường kính, bước ren, chiều ren và phương thức làm kín. Hai van có cùng ren đầu ra chưa chắc có cùng ren cổ bình và ngược lại. Chuẩn đầu ra cũng được quy định nhằm hạn chế lắp nhầm thiết bị không phù hợp với loại khí.

Không cưỡng ép ren, gia công lại đầu nối hoặc dùng đầu chuyển tự chế để ghép hai chuẩn không tương thích. Chưa đọc được thông số ren thì hãy gửi mã van, ký hiệu trên bình hoặc ảnh đầu nối cho nhà cung cấp đối chiếu, không thử lắp để kiểm tra.

Vật Liệu Thân Van Và Bộ Phận Làm Kín

Thân van, trục van, gioăng, đệm và các chi tiết phi kim phải tương thích với loại khí, áp suất và nhiệt độ làm việc. Không tự thay gioăng hoặc chất làm kín chỉ vì có kích thước tương tự.

Đối với Oxy, van, gioăng, chất làm kín, đồng hồ và bộ điều áp phải được nhà sản xuất hoặc đơn vị có chuyên môn xác nhận phù hợp với loại khí, áp suất và điều kiện sử dụng. Theo OSHA 29 CFR 1910.253, bình, van bình, khớp nối, bộ điều áp, dây dẫn và thiết bị dùng với Oxy phải được giữ sạch, không dính dầu hoặc mỡ.

Cách Chọn Van Bình Khí Theo 5 Tiêu Chí

Hướng Lấy Khí Hoặc Lấy Lỏng

Không phải bình nào cũng lấy sản phẩm theo cùng một cách. Cần xác định hệ thống cần:

• Lấy khí: Sản phẩm được rút từ phần hơi phía trên trong điều kiện sử dụng quy định.
• Lấy lỏng: Bình có thể được trang bị ống hút lỏng hoặc cấu hình chuyên dụng để đưa sản phẩm lỏng từ đáy bình ra ngoài.

Ống hút lỏng kéo dài từ van xuống gần đáy bình và được dùng để đưa sản phẩm ra ngoài ở pha lỏng. Nếu kết nối nhầm bình lấy lỏng vào hệ thống chỉ được thiết kế nhận khí, bộ điều áp và thiết bị phía sau có thể hoạt động không đúng hoặc mất an toàn.

Trước khi kết nối, cần kiểm tra nhãn, ký hiệu nhận diện, cấu hình van và tài liệu của nhà cung cấp. Không xác định bình lấy khí hay lấy lỏng chỉ bằng hình dáng bên ngoài của van.

Bảng Kiểm Tra Nhanh Theo Từng Loại Khí

Bảng dưới đây giúp xác định những thông tin cần ưu tiên khi chọn van. Đây là bước đối chiếu ban đầu, không thay thế tài liệu kỹ thuật của bình và van thực tế.

Bảng chỉ dùng để đối chiếu ban đầu, cấu hình cuối cùng phải dựa trên tài liệu của đúng bình, van và loại khí sử dụng.

Với Oxy, không chỉ kiểm tra ren và áp suất mà còn phải xác nhận van đã được làm sạch, bảo quản và sử dụng đúng cho dịch vụ Oxy. Dầu mỡ hoặc linh kiện không phù hợp có thể làm tăng nguy cơ cháy trong môi trường giàu Oxy.

Với CO2, cần hỏi rõ bình cấp pha khí hay pha lỏng. Bình có ống hút lỏng có thể đưa CO2 lỏng từ phần dưới của bình ra ngoài, vì vậy không được kết nối tùy ý với bộ điều áp hoặc thiết bị chỉ được thiết kế để nhận khí.

Không có một chuẩn ren duy nhất áp dụng cho mọi bình Oxy, Argon, Nitơ, CO2 hoặc Acetylene. Chuẩn kết nối có thể thay đổi theo quốc gia, tiêu chuẩn áp dụng, nhà cung cấp và thiết kế bình. Trước khi chọn van, phải kiểm tra thông tin dập trên bình, tài liệu kỹ thuật và xác nhận của đơn vị cung cấp, không suy đoán dựa trên màu sắc hoặc việc ren có thể vặn vào.

Những Lỗi Thường Gặp Khi Chọn Van Bình Khí

Sai sót khi chọn van thường xuất phát từ việc chỉ kiểm tra khả năng lắp ghép mà bỏ qua loại khí, áp suất và cấu tạo bên trong. Những lỗi cần tránh gồm:

• Chọn theo hình dáng hoặc màu sắc: Van có hình dáng, tay vặn hoặc màu sắc giống nhau chưa chắc có cùng thông số. Cần đọc ký hiệu, tài liệu kỹ thuật và đối chiếu với hồ sơ của bình.
• Nhầm van bình với bộ điều áp: Van bình dùng để đóng hoặc mở dòng khí tại cổ bình, còn bộ điều áp giảm áp suất xuống mức thiết bị cần. Hai bộ phận không thể thay thế chức năng cho nhau.
• Lắp vừa ren nhưng không đúng loại khí: Khả năng vặn vào được không chứng minh van tương thích với khí chứa trong bình. Thiết kế van, vật liệu, độ sạch và chuẩn đầu ra có thể khác nhau theo từng loại khí và mức áp suất.
• Không kiểm tra áp suất thiết kế: Van có giới hạn áp suất thấp hơn áp suất nguồn có thể không bảo đảm khả năng làm việc. Phải đối chiếu áp suất nạp, áp suất làm việc của bình và thông số cho phép của van.
• Dùng sai vật liệu gioăng hoặc chất làm kín: Gioăng vừa kích thước nhưng sai vật liệu vẫn có thể bị biến dạng, xuống cấp hoặc không tương thích với khí. Đối với Oxy, linh kiện phải được xác nhận phù hợp và không nhiễm dầu mỡ hay chất hữu cơ.
• Nhầm van lấy khí với van lấy lỏng: Bình có ống hút lỏng đưa sản phẩm từ phần dưới của bình ra ngoài, khác với cấu hình lấy khí từ phần hơi. Kết nối nhầm có thể khiến bộ điều áp hoặc thiết bị phía sau nhận sản phẩm không đúng trạng thái thiết kế.

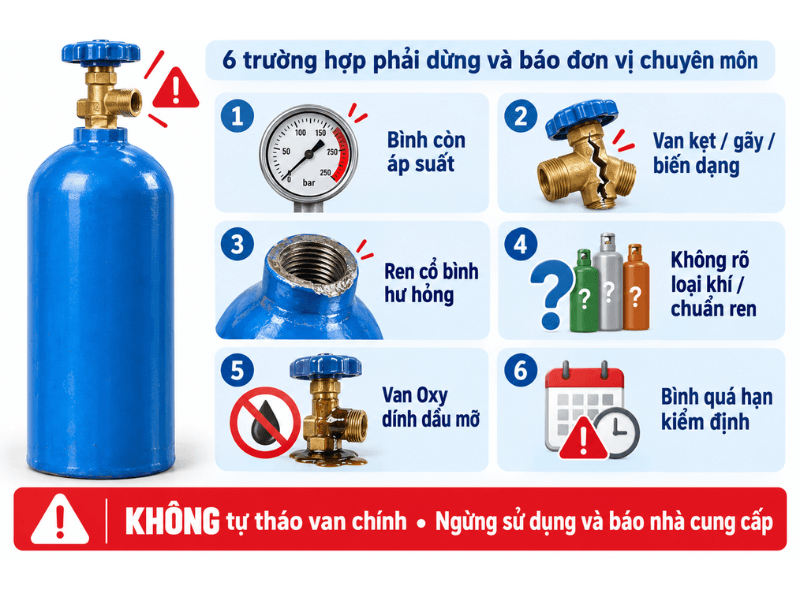

Khi Nào Không Được Tự Thay Van?

Không được tự tháo hoặc thay van chính tại cổ bình trong các trường hợp sau:

• Bình vẫn còn áp suất: Việc nới van có thể làm khí thoát ra không kiểm soát, khiến van hoặc dụng cụ bị đẩy văng.
• Van bị kẹt, gãy hoặc biến dạng: Không dùng lực cưỡng ép, gia nhiệt, đập hoặc tự khoan cắt để tháo van.
• Ren cổ bình có dấu hiệu hư hỏng: Ren nứt, trượt, ăn mòn hoặc biến dạng phải được người có chuyên môn đánh giá trước khi lắp van mới.
• Không xác định được loại khí hoặc chuẩn ren: Không thử nhiều loại van để tìm loại “lắp vừa” và không tự gia công đầu chuyển.
• Van dùng cho Oxy bị nhiễm dầu mỡ: Phải cách ly thiết bị và chuyển cho đơn vị có quy trình làm sạch dành cho Oxy. Không tự lau sơ rồi tiếp tục sử dụng vì dầu mỡ làm tăng nguy cơ bắt cháy trong môi trường Oxy.
• Bình đã quá hạn kiểm định hoặc van không xác định được tình trạng kỹ thuật: Đây là trường hợp phải ngừng sử dụng bình khí cho đến khi bình và van được đơn vị có trách nhiệm kiểm tra, xác nhận phù hợp.

Khi Nào Không Được Tự Thay Van?

Việc bình đã hết khí theo chỉ số đồng hồ cũng không đủ để người sử dụng tự tháo van, vì bên trong vẫn có thể còn áp suất hoặc khí tồn dư. Không tự mở van để xả hết khí nhằm chuẩn bị tháo lắp.

Van chính trên cổ bình chỉ được tháo, kiểm tra và lắp lại bởi đơn vị có chuyên môn, thiết bị phù hợp và quy trình kiểm soát áp suất. Người sử dụng không được tự sửa hoặc can thiệp vào van bình. Khi van gặp trục trặc, cần ngừng sử dụng, ghi nhận tình trạng và làm theo hướng dẫn của nhà cung cấp hoặc chủ sở hữu bình.

Câu Hỏi Thường Gặp

Van Bình Oxy, Argon Và CO2 Có Dùng Chung Được Không?

Không nên mặc định dùng chung. Van cho từng loại khí có thể khác về chuẩn ren, áp suất, vật liệu, bộ phận làm kín và yêu cầu độ sạch. Riêng van dùng cho Oxy phải được xác nhận tương thích và giữ sạch dầu mỡ, chất hữu cơ.

Chỉ sử dụng chung khi nhà sản xuất hoặc đơn vị cung cấp xác nhận đúng model van phù hợp với loại khí, áp suất và tiêu chuẩn của bình thực tế.

Cùng Kích Thước Ren Có Nghĩa Là Van Tương Thích Không?

Không. Hai ren có đường kính gần giống nhau vẫn có thể khác bước ren, chiều ren, góc ren hoặc phương thức làm kín. Van cũng phải phù hợp với khí, áp suất và vật liệu của hệ thống.

Không thử vặn, cưỡng ép ren hoặc kết luận tương thích chỉ vì có thể lắp được vài vòng đầu.

Làm Sao Xác Định Chuẩn Ren Của Van Bình Khí?

Cần kiểm tra mã van, ký hiệu trên van, hồ sơ của bình và tài liệu kỹ thuật từ nhà sản xuất hoặc nhà cung cấp. Phải xác định riêng:

• Ren nối van với cổ bình.
• Ren đầu ra nối với bộ điều áp.
• Chiều ren, đường kính và bước ren.
• Kiểu bề mặt làm kín.

Nếu thông tin không rõ, cần để đơn vị có chuyên môn đo và xác nhận. Không xác định chuẩn ren bằng cách thử lắp nhiều loại van hoặc bộ điều áp.

Van Lấy Khí Và Van Lấy Lỏng Khác Nhau Thế Nào?

Van lấy khí rút sản phẩm từ phần hơi của bình trong tư thế sử dụng quy định. Cấu hình lấy lỏng thường có ống hút kéo từ van xuống phần dưới của bình để đưa sản phẩm lỏng ra ngoài.

Hai cấu hình có thể trông tương tự từ bên ngoài nhưng cấp sản phẩm ở trạng thái khác nhau. Vì vậy, phải kiểm tra ký hiệu và hồ sơ bình trước khi kết nối với bộ điều áp hoặc thiết bị sử dụng.

Có Nên Dùng Đầu Chuyển Khi Van Không Vừa Bộ Điều Áp?

Không nên tự ý sử dụng. Van không vừa bộ điều áp thường cho thấy hai thiết bị khác chuẩn kết nối hoặc không cùng ứng dụng.

Chỉ dùng đầu chuyển khi sản phẩm đó được nhà sản xuất hoặc đơn vị có chuyên môn xác nhận phù hợp với loại khí, áp suất, vật liệu và phương thức làm kín của toàn bộ hệ thống. Không dùng đầu chuyển tự chế, không gia công lại ren và không cưỡng ép hai đầu nối không tương thích.

Kết Luận

Chọn van bình khí không thể chỉ dựa vào hình dáng, màu sắc hoặc việc ren lắp vừa. Cần thực hiện theo đúng trình tự: xác định loại khí → kiểm tra áp suất → đối chiếu chuẩn ren → kiểm tra vật liệu → xác định lấy khí hay lấy lỏng → để đơn vị chuyên môn lắp đặt.

Nếu thiếu thông tin về khí, áp suất, chuẩn kết nối hoặc cấu hình lấy sản phẩm, không nên đưa van vào sử dụng. Không dùng đầu chuyển tự chế, không cưỡng ép ren và không tự tháo van chính tại cổ bình, kể cả khi đồng hồ báo hết áp.
