Dây Dẫn Khí Bị Hỏng Bên Trong: Vì Sao Khí Yếu Dù Vỏ Ngoài Vẫn Nguyên Vẹn?

Áp suất nguồn vẫn bình thường, vỏ dây không có vết nứt hay dấu hiệu rò rỉ rõ ràng nhưng lưu lượng tại thiết bị lại giảm. Đây có thể là biểu hiện của tình trạng dây dẫn khí bị cản dòng bên trong. Lớp lót có khả năng bị xẹp, bong hoặc tách lớp, làm thu hẹp tiết diện và cản trở dòng khí mà không tạo ra biểu hiện rõ ràng ở mặt ngoài.

Tuy nhiên, không nên kết luận dây đã hỏng khi chưa loại trừ bộ điều áp, van, khớp nối, bộ lọc và thiết bị cuối nguồn. Cần so sánh áp suất và lưu lượng khi có tải, kiểm tra toàn bộ tuyến khí, sau đó thay thử bằng dây phù hợp đã được xác nhận để khoanh vùng nguyên nhân.

Dây Dẫn Khí Bị Hỏng Bên Trong: Vì Sao Khí Yếu Dù Vỏ Ngoài Vẫn Nguyên Vẹn?

Dây Dẫn Khí Có Thể Hỏng Bên Trong Dù Vỏ Ngoài Còn Nguyên Không?

Có. Một số loại dây dẫn khí được cấu tạo từ nhiều lớp, trong đó mỗi lớp đảm nhiệm chức năng khác nhau. Tùy thiết kế, dây có thể gồm:

• Lớp trong: tiếp xúc trực tiếp với khí, tạo đường dẫn và phải tương thích với loại khí sử dụng.
• Lớp gia cường: hỗ trợ dây chịu áp suất, hạn chế giãn nở hoặc biến dạng.
• Lớp vỏ ngoài: bảo vệ dây trước mài mòn, va chạm, nhiệt và điều kiện môi trường.

Vỏ ngoài còn nguyên chỉ cho thấy bề mặt dây chưa xuất hiện hư hỏng rõ ràng. Điều này không chứng minh lớp trong và lớp gia cường vẫn ở trạng thái bình thường. Lớp lót bên trong có thể bị xẹp, bong, phồng hoặc tách lớp, làm thu hẹp đường dẫn khí nhưng chưa tạo vết nứt hay biến dạng dễ nhận thấy ở mặt ngoài.

Do không thể quan sát trực tiếp lòng dây, kiểm tra bằng mắt thường có thể bỏ sót dạng hư hỏng này. Khi áp suất nguồn vẫn ổn định nhưng lưu lượng tại thiết bị giảm, cần kiểm tra trong điều kiện có tải và thay thử bằng một dây đúng thông số, đã được xác nhận còn tốt để khoanh vùng. Không cắt, tháo đầu nối hoặc kiểm tra bên trong khi dây vẫn còn áp suất.

Những Hư Hỏng Bên Trong Nào Làm Khí Yếu?

Khí có thể bị yếu khi tiết diện bên trong dây dẫn bị thu hẹp, dù áp suất nguồn vẫn bình thường và vỏ ngoài chưa xuất hiện vết nứt. Mức độ ảnh hưởng thường rõ hơn khi thiết bị bắt đầu tiêu thụ khí.

Lớp Trong Bị Xẹp Hoặc Gập

Tại vị trí bị uốn quá gấp hoặc từng bị đè ép, lòng dây có thể gập hay thu hẹp tiết diện dù vỏ ngoài chưa biến dạng rõ. Khi khí đi qua đoạn thu hẹp, tổn thất áp suất tăng, đặc biệt lúc thiết bị cần lưu lượng lớn.

Các Lớp Dây Bị Tách Và Cản Dòng Khí

Khi lớp trong tách khỏi lớp gia cường, một phần vật liệu có thể bong vào lòng dây và tạo thành điểm cản. Hiện tượng này có thể khiến lưu lượng thay đổi thất thường theo áp suất, vị trí uốn hoặc chuyển động của dây.

Lớp Trong Bị Phồng Hoặc Biến Dạng

Vật liệu lớp trong không tương thích với loại khí, nhiệt độ hoặc điều kiện vận hành có thể bị mềm, phồng hay biến dạng. Phần biến dạng lấn vào đường dẫn làm khí đi qua khó hơn, trong khi vỏ ngoài vẫn có thể giữ nguyên hình dạng.

Cặn Bẩn Hoặc Vật Lạ Làm Thu Hẹp Tiết Diện

Bụi, dầu, gỉ, mảnh gioăng hoặc vật lạ có thể đi vào dây khi tháo lắp và tích tụ tại đầu nối hoặc đoạn cong. Điểm nghẽn này làm giảm lưu lượng, gây sụt áp khi có tải và có thể ảnh hưởng đến độ sạch của khí tại thiết bị.

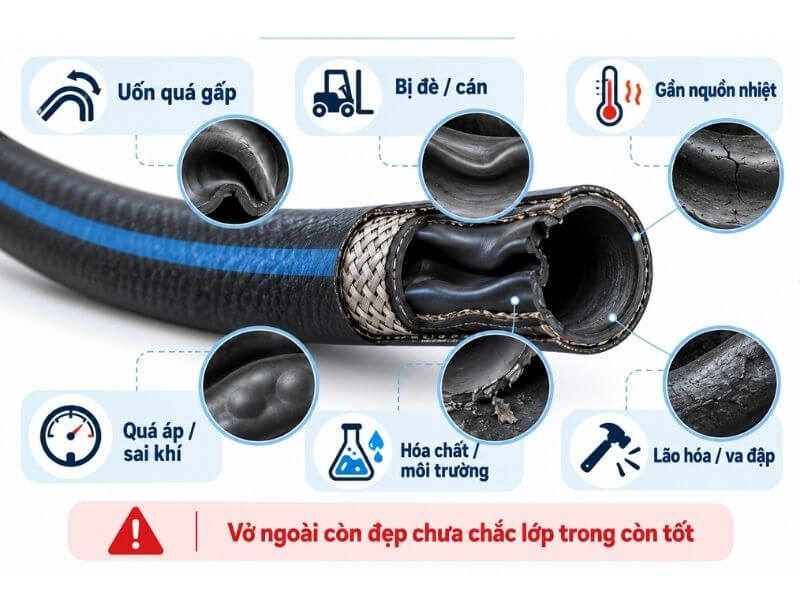

Vì Sao Lớp Trong Của Dây Dẫn Khí Bị Hỏng?

Lớp trong của dây dẫn khí có thể hư hỏng do tác động cơ học, nhiệt độ, áp suất, môi trường làm việc hoặc quá trình lão hóa. Một số nguyên nhân không tạo dấu hiệu rõ ràng trên vỏ ngoài nhưng vẫn làm lớp trong biến dạng và cản trở dòng khí.

• Dây bị uốn nhỏ hơn bán kính uốn tối thiểu: Uốn quá gấp hoặc lặp lại tại cùng một vị trí có thể làm lòng dây bị gập, thu hẹp tiết diện hoặc làm hư hỏng kết cấu bên trong.
• Dây bị đè bởi vật nặng: Bánh xe, thiết bị hoặc vật tư đi qua có thể làm tiết diện bên trong biến dạng dù vỏ dây đàn hồi trở lại và trông vẫn bình thường.
• Làm việc gần nguồn nhiệt: Nhiệt từ hồ quang, phôi nóng hoặc thiết bị gia nhiệt có thể làm vật liệu bên trong mềm, chai cứng hoặc mất liên kết giữa các lớp.
• Sử dụng vượt áp suất hoặc sai loại khí: Áp suất vượt giới hạn thiết kế có thể làm lớp trong phồng hoặc tách lớp. Dùng dây không tương thích với khí truyền dẫn cũng có thể khiến vật liệu bị biến đổi.
• Vật liệu không phù hợp với môi trường: Dầu, hóa chất, độ ẩm, tia lửa, nhiệt độ quá cao hoặc quá thấp có thể làm dây xuống cấp nhanh hơn dự kiến.
• Dây đã lão hóa hoặc từng chịu va đập mạnh: Vật liệu có thể mất độ đàn hồi, nứt bên trong hoặc suy giảm liên kết sau thời gian dài sử dụng, kể cả khi vỏ ngoài chưa có hư hỏng rõ rệt.

Vì Sao Lớp Trong Của Dây Dẫn Khí Bị Hỏng?

Các yếu tố như bán kính uốn, áp suất làm việc, nhiệt độ, vật liệu dẫn và điều kiện lắp đặt cũng được đề cập trong hướng dẫn kiểm tra và xử lý sự cố dây công nghiệp của Gates. Khi đánh giá dây đang sử dụng, cần đối chiếu giới hạn của đúng model thay vì áp dụng chung một tiêu chí.

Không nên chỉ dựa vào vẻ ngoài để xác nhận dây còn an toàn. Nếu dây từng bị đè, gập mạnh, quá nhiệt, quá áp hoặc sử dụng sai loại khí, cần ngừng sử dụng và đối chiếu tiêu chí kiểm tra, thay thế của nhà sản xuất.

Dấu Hiệu Nhận Biết Dây Đang Bị Cản Dòng Bên Trong

Dây dẫn khí có thể đang bị thu hẹp tiết diện bên trong nếu áp suất nguồn vẫn ổn định nhưng lượng khí đến thiết bị giảm rõ rệt. Các dấu hiệu thường dùng để khoanh vùng gồm:

• Áp suất trước dây bình thường nhưng lưu lượng sau dây thấp: Dòng khí có thể đang gặp điểm nghẽn trong dây hoặc tại đầu nối.
• Khí yếu khi thiết bị bắt đầu tiêu thụ: Hệ thống có thể đủ áp lúc không tải nhưng sụt áp mạnh khi lưu lượng tăng.
• Lưu lượng thay đổi theo chuyển động của dây trong quá trình vận hành: Nếu thông số khí biến động khi dây chuyển động tự nhiên theo thiết bị, cần nghi ngờ điểm gập hoặc hư hỏng bên trong. Không chủ động uốn, bóp hoặc kéo dây đang có áp suất để thử.
• Không phát hiện tiếng xì hoặc điểm rò bên ngoài: Khí yếu nhưng không có dấu hiệu thất thoát cho thấy cần kiểm tra khả năng cản dòng.

Các biểu hiện trên chưa đủ để khẳng định dây dẫn khí bị hỏng bên trong. Trước khi kết luận, cần loại trừ các nguyên nhân từ van, bộ lọc, khớp nối, bộ điều áp và thiết bị cuối nguồn.

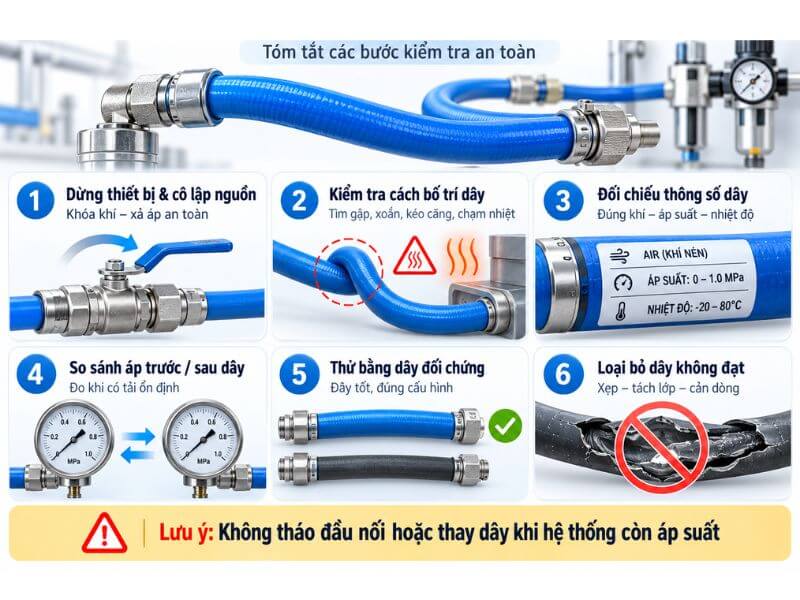

Cách Kiểm Tra Dây Dẫn Khí Theo Thứ Tự

Việc kiểm tra cần được thực hiện trong điều kiện có kiểm soát và bởi người hiểu rõ hệ thống. Không tháo đầu nối, uốn thử hoặc thay dây khi đường khí vẫn còn áp suất.

• Dừng thiết bị và cô lập nguồn khí: Thực hiện khóa nguồn, cô lập đoạn dây cần kiểm tra và xả áp theo quy trình dành cho loại khí đang sử dụng. Xác nhận không còn áp suất tồn dư bằng phương tiện kiểm tra phù hợp, không chỉ dựa vào một đồng hồ trước khi tháo đầu nối hoặc thay dây.
• Kiểm tra cách bố trí dây: Quan sát toàn bộ chiều dài để tìm vị trí bị gập, xoắn, kéo căng, đè ép hoặc tiếp xúc với phôi nóng và nguồn nhiệt.
• Đối chiếu thông số của dây: Xác nhận dây tương thích với loại khí, áp suất, nhiệt độ, lưu lượng và môi trường sử dụng. Không kết luận dây phù hợp chỉ vì đầu nối lắp vừa.
• So sánh trước và sau dây khi có tải: Chỉ thực hiện khi người có chuyên môn xác nhận hệ thống đủ điều kiện vận hành an toàn và có sẵn các điểm lấy áp phù hợp. Ghi nhận áp suất hai đầu dây trong cùng điều kiện lưu lượng ổn định, sau đó đối chiếu mức sụt áp với chiều dài, đường kính trong và thông số kỹ thuật của dây. Không tự mở đường khí đang có áp suất để tạo điểm đo. Trước khi tháo hoặc thay dây, phải cô lập và xả hết áp suất lần nữa theo quy trình.
• Thử bằng dây đối chứng: Sau khi cô lập và xả hết áp, người có chuyên môn có thể thay dây bằng một dây đã xác nhận còn tốt, phù hợp với loại khí, áp suất, lưu lượng, đường kính trong, chiều dài và cấu hình đầu nối tương đương. Nếu thông số cấp khí cải thiện rõ trong cùng điều kiện vận hành, dây cũ cần được kiểm tra và đánh giá để xác định nguyên nhân cản dòng.
• Loại bỏ dây không đạt: Ngừng sử dụng nếu xác định dây bị xẹp, tách lớp, biến dạng hoặc gây hạn chế dòng khí. Không cố phục hồi dây bằng phương pháp không được nhà sản xuất cho phép.

Cách Kiểm Tra Dây Dẫn Khí Theo Thứ Tự

Lưu ý: Không tự cắt dây, đưa que hoặc vật cứng vào lòng dây, dùng khí nén để thông tắc hay tăng áp vượt định mức. Những thao tác này có thể làm hư hỏng dây nghiêm trọng hơn và đẩy tạp chất vào thiết bị phía sau.

Phân Biệt Dây Hỏng Với Các Nguyên Nhân Khí Yếu Khác

Khí yếu tại thiết bị không phải lúc nào cũng do dây dẫn hỏng bên trong. Cần đối chiếu áp suất và lưu lượng tại các vị trí phù hợp trong cùng điều kiện tải để xác định khu vực gây tổn thất. Nếu khí yếu xuất hiện trên nhiều vị trí của tuyến cấp, có thể tham khảo thêm cách kiểm tra khi khí ra cuối đường ống bị yếu để khoanh vùng nguyên nhân từ nguồn cấp, bộ điều áp và đường dẫn.

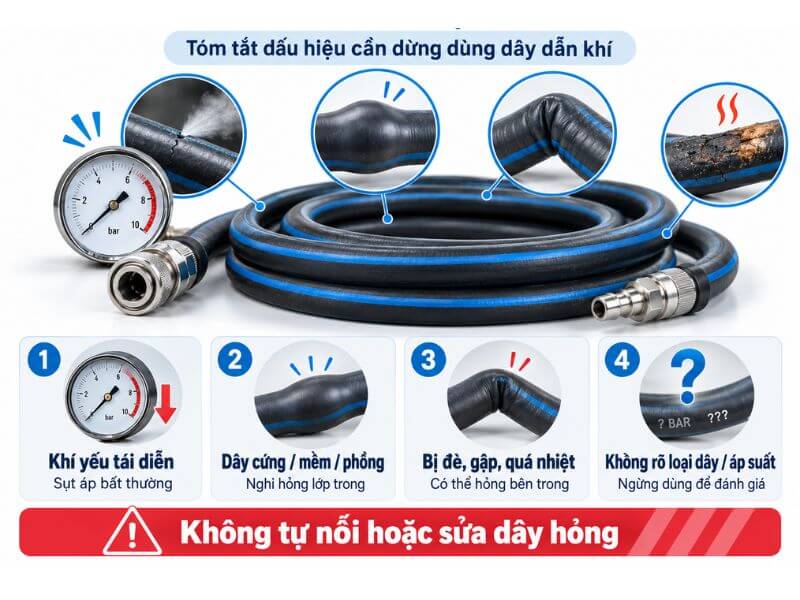

Khi Nào Phải Ngừng Sử Dụng Và Thay Dây?

Khi khí yếu bất thường, cần kiểm tra để xác định nguyên nhân trước khi quyết định thay dây. Nếu dây có dấu hiệu hư hỏng, từng chịu tác động nghiêm trọng hoặc không xác minh được khả năng tương thích với loại khí và áp suất làm việc, phải ngừng sử dụng dây cho đến khi được đánh giá an toàn.

Các tình huống cần ngừng sử dụng và đánh giá việc thay dây gồm:

• Khí yếu tái diễn dù nguồn cấp bình thường: Sau khi loại trừ bộ điều áp, van và thiết bị cuối nguồn, nếu kết quả đo cho thấy tổn thất áp suất qua dây lớn bất thường, cần kiểm tra khả năng dây bị cản dòng hoặc không đáp ứng yêu cầu lưu lượng.
• Dây có điểm cứng, mềm hoặc phồng bất thường: Đây có thể là dấu hiệu lớp trong hoặc lớp gia cường đã biến dạng.
• Dây từng bị đè, gập nghiêm trọng hoặc quá nhiệt: Hư hỏng bên trong có thể tồn tại dù dây đã trở lại hình dạng gần như ban đầu.
• Không xác định được loại dây và giới hạn áp suất: Không tiếp tục sử dụng nếu thiếu thông tin về loại khí tương thích, áp suất làm việc hoặc nguồn gốc của dây.

Khi Nào Phải Ngừng Sử Dụng Và Thay Dây?

Dây đã xác định bị xẹp, tách lớp hoặc biến dạng bên trong nên được loại khỏi sử dụng và đánh dấu để tránh lắp lại. Không tự nối hoặc sửa dây hỏng bằng phương pháp không được nhà sản xuất cho phép. Có thể tham khảo thêm hướng dẫn an toàn dây dẫn của Parker về kiểm tra hư hỏng và thay thế. Việc tháo lắp chỉ được thực hiện sau khi cô lập nguồn và xác nhận đã xả hết áp suất theo quy trình phù hợp.

Câu Hỏi Thường Gặp

Có Thể Nhìn Bên Ngoài Để Kết Luận Dây Còn Tốt Không?

Không. Kiểm tra bên ngoài chỉ giúp phát hiện các dấu hiệu như nứt, phồng, cháy, mài mòn hoặc biến dạng. Lớp trong vẫn có thể bị xẹp, bong hoặc tách lớp dù vỏ ngoài còn nguyên. Cần kết hợp kiểm tra lịch sử sử dụng, áp suất và lưu lượng khi có tải.

Đồng Hồ Đủ Áp Nhưng Dây Hỏng Có Làm Khí Yếu Không?

Có. Đồng hồ có thể báo đủ áp khi hệ thống không tải, nhưng lưu lượng sẽ giảm khi thiết bị bắt đầu tiêu thụ khí nếu lòng dây bị thu hẹp. Vì vậy, cần so sánh áp suất hoặc lưu lượng trước và sau dây trong cùng điều kiện vận hành.

Có Được Dùng Khí Áp Suất Cao Để Thông Dây Không?

Không. Không tăng áp vượt giới hạn của dây để cố đẩy vật cản ra ngoài. Cách làm này có thể khiến lớp trong tách thêm, làm dây vỡ hoặc đẩy tạp chất vào van và thiết bị phía sau. Dây nghi bị tắc cần được cô lập và thay thế theo đúng quy trình.

Dây Dẫn Khí Bị Hỏng Bên Trong Có Sửa Được Không?

Không nên tự sửa dây hỏng. Việc nối hoặc cắt bỏ phần nghi hỏng chỉ được xem xét khi nhà sản xuất có quy trình cho phép và đáp ứng đầy đủ yêu cầu an toàn. Với dây đã xẹp, tách lớp hoặc biến dạng bên trong, phương án an toàn là ngừng sử dụng và thay bằng dây đúng loại khí, áp suất, lưu lượng và chuẩn đầu nối.

Kết Luận

Vỏ ngoài còn nguyên không bảo đảm dây dẫn khí vẫn thông thoáng và an toàn ở bên trong. Khi khí yếu, cần kiểm tra theo đúng trình tự:

Nguồn khí → bộ điều áp → đầu nối → dây dẫn → van và thiết bị sử dụng.

Nếu nguồn cấp ổn định nhưng áp suất tại đầu ra dây giảm mạnh khi có tải hoặc lưu lượng đến thiết bị không đạt yêu cầu, cần kiểm tra các điểm hạn chế dòng và đối chiếu bằng dây phù hợp đã xác nhận còn tốt. Khi xác định dây bị xẹp, tách lớp hoặc biến dạng bên trong, phải ngừng sử dụng và thay bằng dây đáp ứng đúng loại khí, áp suất, lưu lượng và chuẩn đầu nối. Không tự thông tắc, nối lại hoặc tiếp tục dùng dây chỉ vì vỏ ngoài chưa xuất hiện vết nứt.
