Khí Từ Thiết Bị Có Thể Chảy Ngược Vào Đường Ống Cấp Chung Không?

Có thể. Khí chảy ngược vào đường ống cấp chung khi xuất hiện điều kiện khiến khí từ thiết bị quay trở lại tuyến cấp, thay vì chỉ di chuyển theo chiều cấp khí thông thường. Dòng hồi có thể mang theo hơi ẩm, tạp chất hoặc khí khác từ thiết bị. Dòng khí hồi ngược (backflow) là hiện tượng khí hoặc môi chất di chuyển ngược với chiều dòng được thiết kế ban đầu.

Hiện tượng này có thể xảy ra khi áp suất tại thiết bị cao hơn áp suất trong tuyến cấp, áp suất nguồn giảm đột ngột hoặc cơ cấu chống hồi ngược không hoạt động đúng. Dòng hồi có thể làm thay đổi độ tinh khiết của khí, gây nhiễm chéo giữa các nhánh và ảnh hưởng đến những thiết bị khác dùng chung hệ thống.

Vì vậy, không nên đánh giá rủi ro chỉ dựa trên chiều cấp khí thông thường. Cần kiểm tra chênh lệch áp suất, cách bố trí van một chiều, tình trạng van cô lập và khả năng tạp chất phát sinh từ từng thiết bị trước khi vận hành chung.

Khí Từ Thiết Bị Có Thể Chảy Ngược Vào Đường Ống Cấp Chung Không?

Khi Nào Khí Chảy Ngược Vào Đường Ống Cấp Chung?

Dòng khí có xu hướng di chuyển từ vùng có áp suất cao sang vùng có áp suất thấp. Vì vậy, khi áp suất phía thiết bị vượt áp suất của đường cấp và không có cơ cấu ngăn dòng hồi hoạt động hiệu quả, khí có thể chảy ngược vào tuyến chung.

Áp Suất Phía Thiết Bị Cao Hơn Đường Cấp

Áp suất tại thiết bị có thể tăng do quá trình vận hành, nguồn khí phụ, khí sinh ra trong thiết bị hoặc áp suất tồn dư. Nếu mức áp này cao hơn đường cấp, khí hoặc hơi từ thiết bị có thể bị đẩy ngược về phía nguồn.

Nguồn Khí Bị Giảm Áp Hoặc Ngừng Đột Ngột

Khi nguồn cấp bị khóa, hết khí, mất áp hoặc bộ điều áp hoạt động bất thường, áp suất trong tuyến chung có thể giảm nhanh. Nếu phía thiết bị vẫn còn áp suất, chênh lệch áp suất sẽ đảo chiều và tạo điều kiện cho dòng khí quay ngược.

Hai Nguồn Khí Được Nối Chéo Qua Cùng Thiết Bị

Một thiết bị sử dụng nhiều loại khí có thể trở thành đường liên thông giữa các nguồn nếu thiết kế cách ly không phù hợp. Khí ở nhánh có áp suất cao hơn có thể đi qua thiết bị rồi chảy sang nhánh có áp suất thấp hơn, gây nhiễm chéo giữa hai hệ thống.

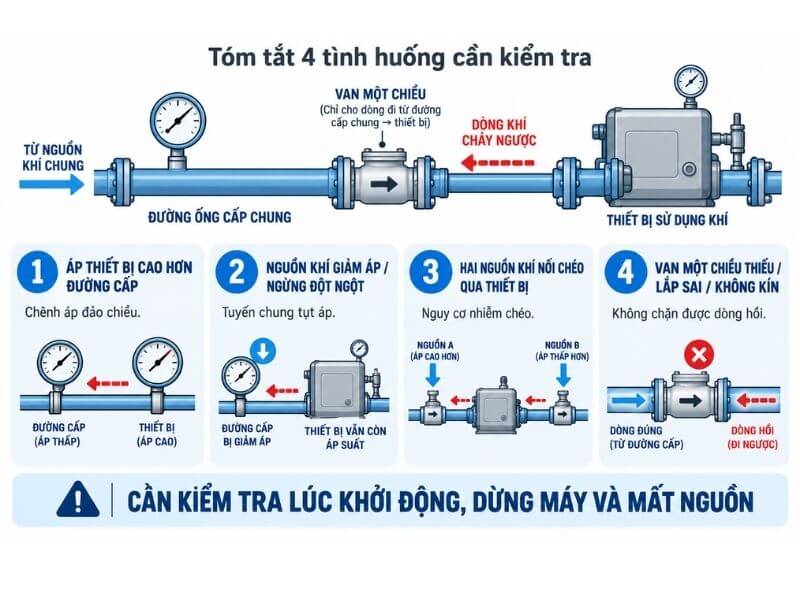

Khi Nào Khí Có Thể Chảy Ngược Vào Đường Ống Cấp Chung?

Van Một Chiều Bị Thiếu, Lắp Sai Hoặc Không Kín

Van một chiều có nhiệm vụ cho khí đi theo một hướng và hạn chế dòng hồi. Nếu không được lắp, lắp ngược chiều, bị kẹt, bám bẩn hoặc không kín, van có thể không ngăn được khí từ thiết bị quay trở lại đường ống cấp chung.

Hãy kiểm tra cả lúc khởi động, dừng máy và mất nguồn, vì chênh áp giữa các nhánh có thể chỉ đảo chiều trong thời gian ngắn.

Dòng Khí Hồi Ngược Có Thể Gây Hậu Quả Gì?

Dòng khí hồi ngược không chỉ ảnh hưởng đến nhánh nối với thiết bị. Nếu tạp chất hoặc khí khác đi vào đường ống chung, chúng có thể lan đến những điểm sử dụng có liên thông với phần tuyến bị nhiễm. Phạm vi ảnh hưởng phụ thuộc vào cấu hình nhánh, trạng thái van, chênh lệch áp suất và thời gian xảy ra dòng hồi.

Mức độ ảnh hưởng phụ thuộc vào loại khí, lượng khí hồi, thời gian tồn tại, cấu hình đường ống và vị trí van cô lập. Một lượng nhiễm nhỏ có thể đã đáng kể đối với quy trình yêu cầu độ tinh khiết cao, trong khi dòng hồi liên quan đến Oxy hoặc khí cháy cần được xem là nguy cơ an toàn nghiêm trọng.

Nếu nghi ngờ khí không tương thích hoặc tạp chất nguy hiểm đã hồi ngược vào tuyến chung, cần ngừng vận hành phần hệ thống liên quan và cô lập theo quy trình an toàn. Không tiếp tục chạy thử để quan sát khi chưa xác định được mức độ nguy hiểm của sự cố.

Dấu Hiệu Nghi Ngờ Hệ Thống Đang Có Khí Chảy Ngược

Dòng khí hồi ngược thường khó nhận biết bằng quan sát bên ngoài. Cần nghi ngờ hiện tượng này khi áp suất hoặc chất lượng khí thay đổi theo trạng thái hoạt động của một thiết bị hay hệ thống khác.

• Độ tinh khiết thay đổi sau khi một máy hoạt động: Nếu thông số khí tại tuyến chung hoặc máy khác chỉ biến động sau khi một thiết bị khởi động, thiết bị đó có thể đang đưa khí hoặc tạp chất quay lại đường cấp.
• Áp suất nhánh tăng dù van cấp đã đóng: Áp suất tăng trở lại sau khi đã đóng van cấp có thể cho thấy khí đang đi vào nhánh từ phía thiết bị, nguồn phụ hoặc một tuyến nối chéo. Cũng cần loại trừ van khóa bị rò và ảnh hưởng của nhiệt độ.
• Nhiều thiết bị cùng xuất hiện lỗi chất lượng: Khi nhiều máy dùng chung nguồn đồng thời gặp lỗi về mối hàn, mép cắt hoặc kết quả sản xuất, cần kiểm tra khả năng tạp chất đã đi vào đường ống chung.
• Phát hiện khí hoặc tạp chất không thuộc nguồn cấp: Sự xuất hiện của khí khác, hơi ẩm, dầu hoặc chất công nghệ tại tuyến cấp là dấu hiệu quan trọng cho thấy hệ thống có thể bị nhiễm từ thiết bị hoặc một nhánh khác.
• Sự cố chỉ xuất hiện khi hai hệ thống vận hành đồng thời: Nếu từng hệ thống hoạt động riêng vẫn bình thường nhưng thông số thay đổi khi chạy cùng lúc, cần kiểm tra chênh lệch áp suất, điểm nối chung và các van một chiều giữa hai tuyến.

Những biểu hiện trên chỉ giúp khoanh vùng, chưa đủ để kết luận có dòng khí hồi ngược. Việc xác nhận cần dựa trên kết quả đo áp suất hai phía, kiểm tra van một chiều, van cô lập, sơ đồ kết nối thực tế và đối chiếu chất lượng khí tại các điểm lấy mẫu phù hợp nếu có.

Cách Kiểm Tra Theo Đúng Thứ Tự

Trước khi kiểm tra, cần đánh giá mức độ nguy hiểm của sự cố. Nếu nghi ngờ có khí không tương thích hồi ngược, xuất hiện nguy cơ cháy nổ hoặc chưa xác định được thành phần khí trong tuyến, phải ưu tiên ngừng và cô lập phần hệ thống liên quan theo quy trình an toàn.

Nếu hệ thống được xác nhận đủ điều kiện kiểm tra an toàn, người có chuyên môn có thể đo áp suất ở hai phía điểm nghi ngờ trong từng trạng thái vận hành để xác định thời điểm chênh áp đảo chiều.

• Xác định thiết bị và nhánh nghi ngờ: Ghi nhận thiết bị nào hoạt động trước khi thông số khí thay đổi, các nhánh dùng chung tuyến cấp và thời điểm sự cố xuất hiện.
• So sánh áp suất hai phía: Theo dõi áp suất tại đường cấp và phía thiết bị trong những trạng thái vận hành được phép kiểm tra. Đối chiếu dữ liệu khi khởi động, vận hành, dừng máy hoặc những lần mất nguồn đã được ghi nhận. Nếu áp suất phía thiết bị cao hơn đường cấp và không có biện pháp ngăn dòng hồi hiệu quả, khí có thể quay ngược về tuyến chung. Không chủ động gây mất áp hoặc tạo sự cố để thử dòng hồi.
• Kiểm tra sơ đồ đấu nối: Đối chiếu sơ đồ với hệ thống thực tế để xác định các điểm nối chung, đường bypass, nguồn khí phụ, bình tích áp hoặc nguồn áp suất khác có thể đẩy khí về tuyến cấp.
• Kiểm tra van một chiều: Xác nhận van được lắp đúng vị trí, đúng chiều dòng và phù hợp với loại khí, áp suất cùng lưu lượng. Kiểm tra khả năng kẹt, bám bẩn, xuống cấp hoặc rò qua đế van theo hướng dẫn của nhà sản xuất.
• Lấy mẫu khí tại các vị trí đại diện: Nếu hệ thống có điểm lấy mẫu phù hợp, tiến hành đối chiếu chất lượng khí tại nguồn, trước và sau vị trí đấu nhánh nghi ngờ trong điều kiện vận hành có thể so sánh. Nếu không có điểm lấy mẫu, cần đánh giá phương án đo an toàn thay vì tự tháo hoặc mở đường ống đang có áp suất.
• Đánh giá kết quả và quyết định vận hành lại: Nếu thông số vẫn bất thường hoặc nguyên nhân chưa được xác định, không đưa nhánh nghi ngờ trở lại sử dụng. Người có chuyên môn phải đánh giá tình trạng van, độ kín và nguy cơ nhiễm chéo trước khi cho phép vận hành.

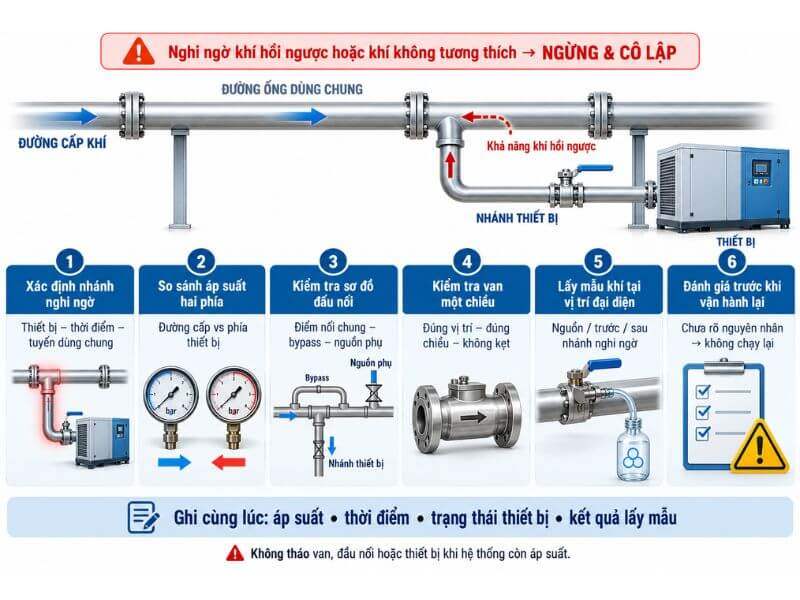

Cách Kiểm Tra Theo Đúng Thứ Tự

Khi kiểm tra, hãy ghi cùng lúc áp suất, thời điểm, trạng thái từng thiết bị và kết quả lấy mẫu để dễ xác định nhánh gây dòng hồi. Thay đổi nhiều yếu tố cùng lúc sẽ khiến việc xác định nguồn hồi ngược khó chính xác.

Lưu ý: Không tháo van, đầu nối hoặc thiết bị khi hệ thống còn áp suất. Việc cô lập và xả áp phải được thực hiện theo quy trình an toàn áp dụng cho loại khí đang sử dụng.

Cách Ngăn Khí Chảy Ngược Vào Tuyến Cấp Chung

Để hạn chế khí chảy ngược vào đường ống cấp chung, cần kết hợp thiết kế đường ống phù hợp, kiểm soát chênh lệch áp suất và bảo trì các thiết bị bảo vệ. Van một chiều là lớp bảo vệ quan trọng nhưng không thay thế được các biện pháp khác. Có thể tham khảo hướng dẫn phòng ngừa nhiễm chéo hệ thống khí của EIGA khi đánh giá nguy cơ giữa các tuyến có kết nối với nhau.

• Lắp van một chiều phù hợp: Van phải tương thích với loại khí, vật liệu, áp suất và lưu lượng vận hành. Vị trí lắp cần được xác định theo sơ đồ đường ống và các nguồn có khả năng tạo áp suất ngược. Với hệ thống nhiều nhánh, không mặc định một van ở đầu nguồn có thể ngăn được nhiễm chéo giữa các thiết bị.
• Bố trí van khóa riêng cho từng nhánh: Mỗi thiết bị nên có van khóa riêng để thuận tiện cô lập khi bảo trì hoặc phát hiện bất thường. Van khóa không thay thế van một chiều hay những biện pháp bảo vệ chống hồi ngược theo thiết kế.
• Duy trì thứ tự áp suất phù hợp: Trong các trạng thái khởi động, vận hành và dừng máy, áp suất đường cấp phải được kiểm soát theo thiết kế để hạn chế phía thiết bị trở thành vùng có áp suất cao hơn nguồn.
• Không tự ý nối chéo hai hệ thống khí: Hai loại khí hoặc hai nguồn áp suất không được nối qua đầu chuyển, đường bypass hay thiết bị trung gian nếu cấu hình chưa được đánh giá. Việc lắp vừa đầu nối không chứng minh hệ thống an toàn trước nguy cơ nhiễm chéo.
• Kiểm tra van một chiều định kỳ: Kế hoạch bảo trì cần xác nhận tình trạng lắp đặt, khả năng đóng kín và dấu hiệu kẹt, bám bẩn hoặc xuống cấp. Van từng chịu dòng hồi bất thường phải được kiểm tra theo hướng dẫn của nhà sản xuất.
• Làm sạch và purge trước khi vận hành lại: Sau khi sửa chữa, thay van hoặc xử lý sự cố hồi ngược, cần làm sạch nếu có tạp chất bám trong hệ thống, kiểm tra độ kín rồi purge theo quy trình. Với ứng dụng yêu cầu độ sạch cao, nên đo lại độ tinh khiết hoặc điểm sương tại điểm sử dụng.

Đối với Oxy, khí cháy hoặc hệ thống có nhiều nguồn áp suất, giải pháp chống hồi ngược cần được đơn vị có chuyên môn đánh giá. Không tự tháo, đảo chiều hoặc thay van khi đường ống còn áp suất.

Van Một Chiều Có Thay Thế Van Chống Cháy Ngược Không?

Không mặc định thay thế được. Van một chiều và van chống cháy ngược có chức năng bảo vệ khác nhau.

Van một chiều được thiết kế để cho khí đi theo một hướng và hạn chế dòng khí chảy ngược. Thiết bị này không mặc nhiên có bộ phận dập tắt ngọn lửa hoặc cơ cấu ngắt khi xảy ra cháy ngược.

Van chống cháy ngược dùng trong hệ thống Oxy–khí nhiên liệu có bộ phận dập tắt ngọn lửa, tùy thiết kế còn có thể tích hợp van một chiều, cơ cấu ngắt theo áp suất hoặc ngắt theo nhiệt độ. Vì vậy, van một chiều thông thường không thể được xem là thiết bị thay thế tương đương.

Việc lựa chọn phải dựa trên loại khí, áp suất, lưu lượng, vị trí lắp và hướng dẫn của nhà sản xuất. Với hệ thống cắt hoặc hàn Oxy–Acetylene, cần lắp thiết bị bảo vệ đúng loại trên từng đường khí, không dùng chung, lắp đổi chéo hoặc tự thay thế bằng van một chiều không được thiết kế cho mục đích chống cháy ngược.

Khi Nào Phải Ngừng Hệ Thống Và Gọi Kỹ Thuật?

Cần ngừng vận hành và liên hệ người có chuyên môn khi dòng khí hồi ngược có thể gây nhiễm chéo, tạo hỗn hợp nguy hiểm hoặc ảnh hưởng đến nhiều thiết bị. Không tiếp tục chạy thử nếu chưa xác định được thành phần khí trong đường ống.

• Không xác định được khí đã hồi ngược: Không mở van, xả khí tùy ý hoặc tiếp tục cấp cho thiết bị khi chưa biết loại khí, nồng độ và phạm vi nhiễm.
• Có khả năng hai loại khí không tương thích đã trộn lẫn: Cần cô lập khu vực theo quy trình và loại bỏ nguồn nhiệt, lửa hoặc tia lửa khi có nguy cơ liên quan đến khí cháy hay Oxy.
• Phát hiện dầu hoặc chất lỏng trong tuyến khí: Dừng sử dụng vì chất lỏng có thể lan sang van, bộ điều áp và thiết bị khác. Đặc biệt, dầu mỡ trong hệ thống Oxy là dấu hiệu phải xử lý nghiêm ngặt.
• Van một chiều hỏng hoặc không rõ chiều lắp: Không dựa vào van đó để tiếp tục vận hành. Cần xác minh đúng loại, chiều dòng, vị trí và tình trạng đóng kín trước khi sử dụng lại.

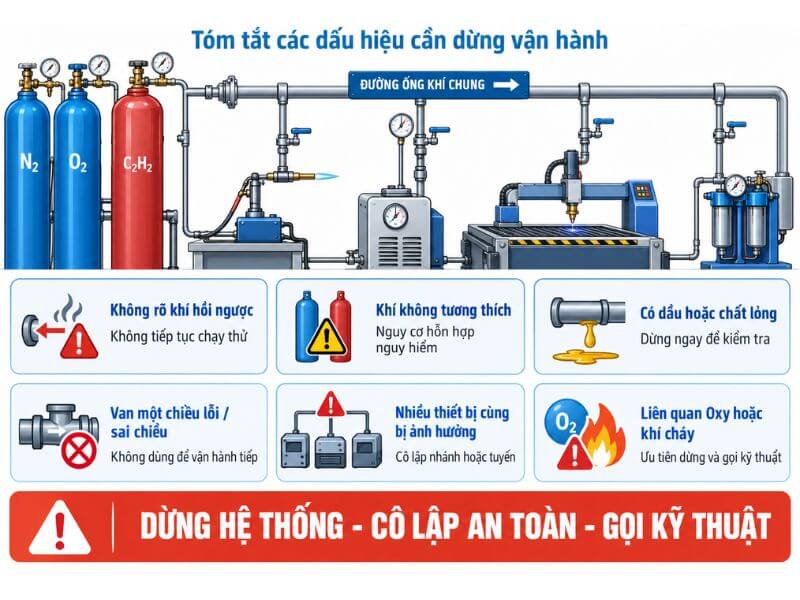

Khi Nào Phải Ngừng Hệ Thống Và Gọi Kỹ Thuật?

• Nhiều thiết bị dùng chung tuyến bị ảnh hưởng: Nếu nhiều máy đồng thời xuất hiện lỗi áp suất, độ tinh khiết hoặc chất lượng sản phẩm, cần dừng nhánh hoặc tuyến liên quan để ngăn tạp chất lan rộng.
• Hệ thống liên quan đến Oxy hoặc khí cháy: Phải ưu tiên dừng vận hành và gọi kỹ thuật khi nghi có dòng hồi, nhiễm dầu, nối chéo hoặc hỗn hợp khí bất thường. Không tự tháo thiết bị để kiểm tra.

Sau khi dừng, cần cảnh báo khu vực, cô lập nguồn chỉ khi có thể thực hiện an toàn và ghi lại trạng thái vận hành trước lúc xảy ra sự cố. Hệ thống chỉ được đưa vào sử dụng lại sau khi xác định nguyên nhân, kiểm tra độ kín, xử lý nhiễm bẩn và xác nhận thiết bị bảo vệ hoạt động đúng.

Câu Hỏi Thường Gặp

Khí Có Chảy Ngược Khi Áp Suất Nguồn Vẫn Cao Hơn Thiết Bị Không?

Trong trạng thái ổn định, nếu áp suất tại đường cấp thực sự cao hơn áp suất phía thiết bị, khí thường không chảy ngược về nguồn. Tuy nhiên, áp suất có thể thay đổi cục bộ hoặc đảo chiều trong thời gian ngắn khi khởi động, dừng máy, đóng mở van hoặc nhiều thiết bị cùng tiêu thụ khí.

Vì vậy, cần đo tại đúng hai phía của điểm nghi ngờ và theo dõi trong toàn bộ chu kỳ vận hành, không chỉ dựa vào đồng hồ đầu nguồn.

Chỉ Lắp Một Van Một Chiều Ở Đầu Nguồn Có Đủ Không?

Không phải lúc nào cũng đủ. Van đặt ở đầu nguồn có thể không cô lập được từng thiết bị và không ngăn tạp chất lan giữa các nhánh phía sau van.

Vị trí và số lượng van phải được xác định theo sơ đồ hệ thống, số nguồn áp suất, loại khí và nguy cơ tại từng thiết bị. Mỗi nhánh có khả năng phát sinh áp suất ngược có thể cần cơ cấu bảo vệ riêng theo thiết kế.

Van Một Chiều Bị Hở Có Phát Hiện Bằng Mắt Được Không?

Thường không. Van có thể không biến dạng bên ngoài nhưng vẫn bị kẹt, bám bẩn, mòn bề mặt làm kín hoặc rò qua đế van.

Cần kiểm tra theo phương pháp và giới hạn do nhà sản xuất quy định. Không tự tháo van để quan sát khi hệ thống còn áp suất.

Sau Sự Cố Hồi Ngược Có Chỉ Cần Purge Đường Ống Không?

Không. Purge có thể thay môi trường khí và đẩy một phần khí nhiễm ra ngoài, nhưng không loại bỏ chắc chắn dầu, chất lỏng, bụi hoặc tạp chất bám trên bề mặt.

Trước khi purge, cần xác định khí hoặc chất đã hồi ngược, phạm vi nhiễm và tình trạng van một chiều. Hệ thống có thể phải được làm sạch, thay phụ kiện, kiểm tra độ kín và đo lại chất lượng khí trước khi vận hành. Với Oxy, khí cháy hoặc hỗn hợp không tương thích, phải để đơn vị có chuyên môn xử lý.

Kết luận

Hiện tượng khí chảy ngược vào đường ống cấp chung có thể xảy ra khi áp suất phía thiết bị cao hơn áp suất tuyến cấp và hệ thống không có biện pháp chống hồi ngược hiệu quả. Dòng hồi có thể gây nhiễm chéo, thay đổi thành phần khí và ảnh hưởng đến những thiết bị khác cùng sử dụng tuyến cấp.

Liên hệ Khí Việt Tâm tư vấn nguồn khí công nghiệp cho hệ thống đường ống cấp chung

Khi nghi ngờ xảy ra hồi ngược, cần ưu tiên cô lập an toàn phần hệ thống liên quan và để người có chuyên môn xác định nguyên nhân. Chỉ vận hành lại sau khi thiết bị bảo vệ được kiểm tra, tình trạng nhiễm bẩn được xử lý và chất lượng khí đáp ứng yêu cầu sử dụng.

Nếu cần tư vấn lựa chọn nguồn khí công nghiệp theo yêu cầu về độ tinh khiết, áp suất và lưu lượng, hãy liên hệ Khí Việt Tâm qua Hotline/Zalo: 0911 601 959.
