Van Một Chiều Có Áp Suất Mở Quá Cao: Vì Sao Đủ Áp Nhưng Thiết Bị Vẫn Thiếu Khí?

Đồng hồ phía nguồn vẫn báo đủ áp nhưng thiết bị thiếu khí khi vận hành có thể liên quan đến van một chiều có áp suất mở quá cao. Khi chênh lệch áp suất giữa hai phía chưa đạt ngưỡng mở, van chưa bắt đầu cho khí đi qua. Nếu chênh áp chỉ vừa vượt ngưỡng, van có thể mới mở một phần và hạn chế lưu lượng.

Ngoài áp suất mở, van có tiết diện nhỏ, chọn sai dải lưu lượng, lắp ngược chiều hoặc hoạt động không ổn định cũng có thể tạo độ sụt áp lớn khi hệ thống có tải. Vì vậy, không nên chỉ nhìn áp suất tĩnh trên đồng hồ. Cần so sánh áp suất trước và sau van khi thiết bị đang tiêu thụ khí, đồng thời đối chiếu thông số của đúng model van với nhu cầu lưu lượng thực tế.

Van Một Chiều Có Áp Suất Mở Quá Cao: Vì Sao Đủ Áp Nhưng Thiết Bị Vẫn Thiếu Khí?

Áp Suất Mở Van Một Chiều Là Gì?

Áp suất mở là mức chênh lệch áp suất tối thiểu giữa đầu vào và đầu ra cần thiết để van một chiều bắt đầu mở và xuất hiện dòng khí. Đây không phải áp suất nguồn và cũng không phải mức áp suất khiến van mở hoàn toàn.

Cần phân biệt ba thông số:

• Áp suất mở: Chênh áp cần để van bắt đầu cho khí đi qua.
• Áp suất làm việc: Phạm vi áp suất mà van được thiết kế để vận hành an toàn.
• Áp suất đóng kín lại (reseal pressure): Điều kiện áp suất được nhà sản xuất quy định để van đóng kín trở lại sau khi đã mở. Giá trị này không nhất thiết bằng áp suất mở và cần được xem xét riêng khi đánh giá khả năng ngăn dòng hồi ngược.

Chênh áp đo được khi van đang cấp khí không đồng nghĩa với áp suất mở của van. Đây là mức tổn thất áp suất tại điều kiện lưu lượng đang đo. Muốn xác định áp suất mở thực tế, cần đối chiếu thông số và phương pháp kiểm tra của nhà sản xuất, không chỉ dựa vào số đo khi hệ thống đang có tải.

Vì Sao Van Một Chiều Có Áp Suất Mở Quá Cao Làm Khí Yếu?

Thiết bị thiếu khí qua van một chiều có thể liên quan đến áp suất mở không phù hợp, tổn thất áp suất tăng khi lưu lượng lớn hoặc sự chênh lệch giữa áp suất tĩnh và áp suất khi có tải. Cần phân biệt từng trường hợp trước khi xác định nguyên nhân.

Chênh Áp Không Đủ Để Van Mở Hoàn Toàn

Với van một chiều có áp suất mở quá cao, chênh áp sẵn có của hệ thống có thể không đủ để van bắt đầu cho khí đi qua. Ngay cả khi chênh áp vừa vượt ngưỡng mở, van có thể mới mở một phần, khiến tiết diện dòng chảy nhỏ và lưu lượng bị hạn chế.

Lưu Lượng Tăng Làm Độ Sụt Áp Qua Van Tăng

Khi thiết bị cần nhiều khí hơn, tổn thất áp suất qua van cũng có thể tăng. Van có lò xo quá cứng, tiết diện nhỏ hoặc khả năng cấp lưu lượng không phù hợp sẽ trở thành điểm nghẽn, làm áp suất và lưu lượng phía sau giảm rõ rệt.

Vì vậy, ngoài áp suất mở, cần đối chiếu đặc tính lưu lượng và độ sụt áp của đúng model van trong điều kiện vận hành thực tế. Tài liệu kỹ thuật van một chiều của Parker công bố các thông số lưu lượng, hệ số Cv và mức tổn thất áp suất để tham khảo khi lựa chọn thiết bị.

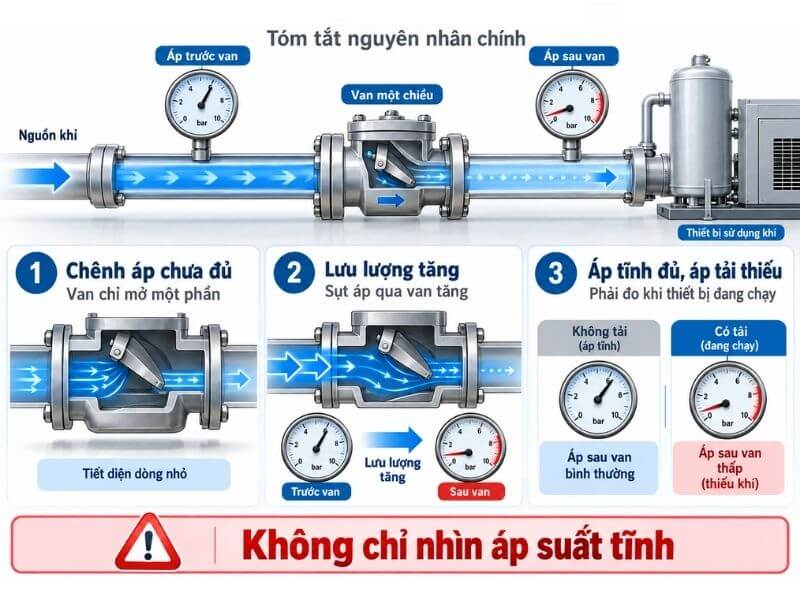

Lý Do Áp Suất Mở Quá Cao Làm Thiết Bị Thiếu Khí

Áp Suất Tĩnh Đủ Nhưng Áp Suất Khi Có Tải Bị Giảm

Khi thiết bị chưa sử dụng khí, gần như không có dòng chảy nên đồng hồ phía nguồn vẫn có thể hiển thị áp suất bình thường. Khi thiết bị bắt đầu tiêu thụ khí, dòng khí đi qua van, lúc này độ sụt áp mới xuất hiện rõ.

Do đó, cần đo và so sánh áp suất trước và sau van khi hệ thống đang có tải. Chỉ số áp suất tĩnh không đủ để kết luận van đã mở hoàn toàn hoặc thiết bị đang nhận đủ lưu lượng.

Dấu Hiệu Van Một Chiều Đang Hạn Chế Dòng Khí

Có thể nghi ngờ van một chiều có áp suất mở quá cao khi áp suất nguồn vẫn ổn định nhưng khí cấp đến thiết bị bị hạn chế trong lúc vận hành. Các dấu hiệu cần kiểm tra gồm:

• Áp suất trước van ổn định nhưng sau van giảm khi có tải: Hệ thống có thể đủ áp tại nguồn nhưng không duy trì được áp suất cần thiết phía sau van.
• Thiết bị thiếu khí rõ hơn khi nhu cầu lưu lượng tăng: Hiện tượng xuất hiện hoặc nghiêm trọng hơn khi nhiều thiết bị hoạt động đồng thời.
• Độ sụt áp qua van lớn bất thường: Kết quả đo trong cùng điều kiện lưu lượng cho thấy cần kiểm tra áp suất mở, khả năng lưu lượng và tình trạng hoạt động của van.

Những biểu hiện này chưa đủ để kết luận van bị hỏng. Đường ống nhỏ, bộ lọc tắc, dây bị gập hoặc bộ điều áp không đủ lưu lượng cũng có thể gây hiện tượng tương tự. Cần đo áp suất trước và sau van trong cùng điều kiện tải để xác định chính xác vị trí tạo sụt áp.

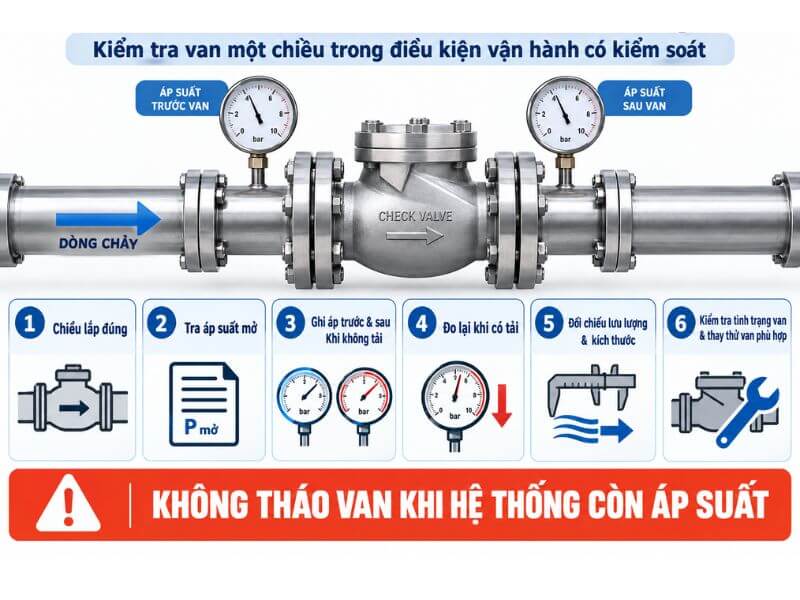

Cách Kiểm Tra Theo Thứ Tự

Để xác định van một chiều có áp suất mở quá cao hay không, cần kiểm tra thông số của đúng model và so sánh áp suất trước, sau van trong điều kiện vận hành có kiểm soát. Chỉ tháo hoặc kiểm tra bên trong van sau khi đã cô lập nguồn và xả hết áp suất.

• Xác nhận chiều lắp của van: Đối chiếu mũi tên chỉ chiều dòng khí trên thân van với chiều cấp khí thực tế. Van lắp ngược có thể chặn hoàn toàn hoặc hạn chế dòng khí.
• Kiểm tra áp suất mở: Tra tài liệu của đúng model để xác định áp suất mở và điều kiện đo. Không suy đoán thông số chỉ dựa trên kích thước hoặc hình dáng van.
• Ghi áp suất trước và sau van khi không tải: Ghi lại áp suất tại hai điểm đo phù hợp khi thiết bị chưa tiêu thụ khí để làm dữ liệu tham chiếu. Không dùng riêng các giá trị này để xác định áp suất mở hoặc kết luận van có đáp ứng đủ lưu lượng hay không.
• Đo lại khi thiết bị đang tiêu thụ khí: Theo dõi độ sụt áp qua van tại mức tải thực tế. Nếu áp trước van ổn định nhưng áp sau van giảm mạnh, van có thể đang tạo điểm nghẽn.
• Kiểm tra kích thước và khả năng lưu lượng: Đối chiếu kích thước cổng, tiết diện dòng chảy và thông số lưu lượng của van với nhu cầu cực đại của thiết bị.

Cách Kiểm Tra Theo Thứ Tự

• Kiểm tra tình trạng van: Sau khi cô lập và xả áp an toàn, kiểm tra nguy cơ van bị bẩn, kẹt, ăn mòn hoặc hư hỏng bộ phận bên trong theo hướng dẫn của nhà sản xuất.
• Đối chứng bằng van phù hợp: Khi cần thay thử, người có chuyên môn phải cô lập nguồn, xả hết áp và xác nhận hệ thống an toàn trước khi tháo van. Van đối chứng phải tương thích với loại khí, áp suất, chiều dòng, áp suất mở và lưu lượng yêu cầu. Sau khi lắp, cần kiểm tra độ kín và chỉ đo đối chứng khi hệ thống được xác nhận đủ điều kiện vận hành trở lại.

Không tháo van khi hệ thống còn áp suất. Cũng không loại bỏ hoặc nối tắt van một chiều chỉ để tăng dòng khí, vì thao tác này có thể làm mất chức năng chống hồi ngược của hệ thống.

Phân Biệt Áp Suất Mở Cao Với Các Lỗi Khác

Không phải mọi trường hợp thiếu khí đều do van một chiều có áp suất mở quá cao. Bảng dưới đây giúp phân biệt các nguyên nhân cần kiểm tra dựa trên áp suất và tình trạng cấp khí của hệ thống.

Nếu áp suất đã giảm từ trước van một chiều, cần kiểm tra nguồn cấp, bộ điều áp và đường dẫn thay vì chỉ tập trung vào van. Có thể tham khảo thêm cách xác định nguyên nhân khi khí ra cuối đường ống bị yếu để khoanh vùng vị trí gây tổn thất áp suất.

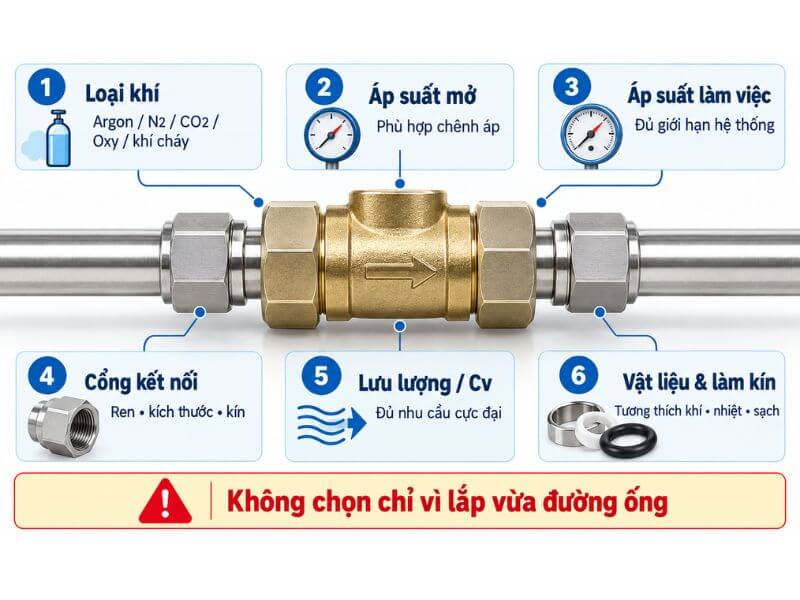

Chọn Van Một Chiều Cần Kiểm Tra Thông Số Nào?

Để tránh lựa chọn van một chiều có áp suất mở quá cao so với chênh áp sẵn có của hệ thống, không nên chỉ dựa vào kích thước cổng kết nối. Cần đối chiếu đồng thời các thông số sau:

• Loại khí sử dụng: Xác nhận van phù hợp với Argon, Nitơ, CO2, Oxy, khí cháy hoặc loại khí cụ thể của hệ thống.
• Áp suất mở: Chọn mức phù hợp với chênh áp sẵn có trong hệ thống, đồng thời đối chiếu đặc tính lưu lượng, áp suất đóng kín lại và khả năng ngăn dòng hồi ngược của đúng model van. Không lựa chọn chỉ dựa vào áp suất mở thấp.
• Áp suất làm việc: Giới hạn áp suất của van phải phù hợp với áp suất lớn nhất có thể xuất hiện trong hệ thống.
• Kích thước cổng kết nối: Kiểm tra kiểu ren, kích thước, chiều ren, bề mặt làm kín và tiết diện dòng chảy thực tế.
• Hệ số lưu lượng hoặc lưu lượng định mức: Đối chiếu với nhu cầu cực đại của thiết bị và độ sụt áp cho phép, không chỉ dựa vào đường kính ren.
• Vật liệu thân và bộ phận làm kín: Thân van, lò xo, đệm kín và chất bôi trơn nếu có phải tương thích với khí, nhiệt độ, áp suất và yêu cầu độ sạch.

Chọn Van Một Chiều Cần Kiểm Tra Thông Số Nào?

Với hệ thống Oxy, khí cháy hoặc khí có yêu cầu độ tinh khiết cao, van còn phải đáp ứng yêu cầu riêng về vật liệu, độ sạch và thiết kế. Không tự thay van khác model nếu chưa xác nhận đầy đủ khả năng tương thích.

Khi Nào Cần Thay Van?

Cần ngừng sử dụng và xem xét thay van một chiều khi xuất hiện một trong các trường hợp sau:

• Van không bắt đầu mở tại mức chênh áp theo thiết kế hoặc hoạt động không ổn định.
• Độ sụt áp qua van tăng bất thường khi hệ thống có tải.
• Van bị kẹt, ăn mòn, nhiễm bẩn hoặc không đóng kín để ngăn dòng hồi ngược.
• Khả năng lưu lượng của van không đáp ứng nhu cầu cực đại của thiết bị.
• Không xác định được áp suất mở, áp suất làm việc hoặc loại khí tương thích.
• Thân van, ren, bộ phận làm kín hoặc các chi tiết bên trong bị hư hỏng.
• Van vẫn gây thiếu khí sau khi đã loại trừ lỗi từ nguồn, bộ điều áp và đường ống.

Van chỉ nên được vệ sinh hoặc bảo dưỡng nếu nhà sản xuất cho phép và có quy trình phù hợp. Trước khi tháo hoặc thay van, phải cô lập nguồn khí, xả hết áp suất và xác nhận hệ thống ở trạng thái an toàn. Van thay thế phải đúng loại khí, chiều dòng, áp suất và khả năng lưu lượng.

Câu Hỏi Thường Gặp

Đồng Hồ Đủ Áp Có Chứng Minh Van Cấp Đủ Lưu Lượng Không?

Không. Đồng hồ có thể báo đủ áp khi thiết bị chưa tiêu thụ khí, nhưng áp suất sau van vẫn giảm mạnh khi có tải. Cần đo áp trước và sau van trong lúc thiết bị hoạt động, đồng thời đối chiếu lưu lượng thực tế.

Áp Suất Mở Càng Cao Thì Van Càng An Toàn Không?

Không. Van một chiều có áp suất mở quá cao không mặc nhiên an toàn hơn. Nếu chênh áp sẵn có không đạt ngưỡng mở, van có thể không cho khí đi qua. Khi chênh áp chỉ vừa vượt ngưỡng, lưu lượng vẫn có thể bị hạn chế. Khả năng bảo vệ còn phụ thuộc đặc tính đóng kín, loại khí, áp suất làm việc, vật liệu và chiều lắp van.

Van Một Chiều Đúng Kích Thước Ren Có Chắc Chắn Đủ Lưu Lượng Không?

Không. Hai van có cùng kích thước ren vẫn có thể khác tiết diện dòng chảy, áp suất mở, hệ số lưu lượng và độ sụt áp. Phải kiểm tra tài liệu của đúng model và đối chiếu với lưu lượng cực đại của thiết bị.

Có Thể Bỏ Van Một Chiều Để Khắc Phục Thiếu Khí Không?

Không nên tự ý tháo bỏ hoặc nối tắt van. Việc này có thể làm mất chức năng ngăn khí hồi ngược và gây nhiễm chéo hoặc nguy hiểm cho hệ thống. Cần xác định nguyên nhân, sau đó thay bằng van có thông số phù hợp nếu van hiện tại tạo điểm nghẽn.

Kết Luận

Áp suất nguồn đầy đủ khi hệ thống không tải chưa chứng minh thiết bị đang nhận đủ khí. Khi nhu cầu lưu lượng tăng, van một chiều có áp suất mở quá cao, tiết diện nhỏ hoặc khả năng lưu lượng không phù hợp có thể tạo sụt áp lớn và làm thiết bị hoạt động yếu.

Cần kiểm tra theo trình tự: đo áp suất trước và sau van khi có tải → xác định độ sụt áp → đối chiếu áp suất mở → kiểm tra kích thước cổng và khả năng lưu lượng → thay van phù hợp nếu cần. Không tự tháo bỏ hoặc nối tắt van một chiều để khắc phục tạm thời.
