Chênh Áp Qua Bộ Lọc Khí Tăng: Khi Nào Cần Thay Lõi Lọc?

Chênh áp qua bộ lọc khí tăng thường cho thấy dòng khí đang gặp lực cản lớn hơn khi đi qua lõi lọc. Nguyên nhân phổ biến gồm lõi tích tụ bụi và tạp chất, ngậm dầu hoặc nước, lưu lượng thực tế vượt khả năng xử lý hay bộ lọc được lắp đặt không phù hợp.

Các nguyên tắc đo chênh áp có thể áp dụng cho nhiều hệ thống lọc khí, nhưng cấu tạo bộ lọc và tiêu chí thay lõi không giống nhau. Những tình huống liên quan đến nước ngưng, dầu và bộ xả thường gặp ở bộ lọc khí nén. Với bộ lọc dùng cho Argon, Nitơ hoặc Oxy, cần đối chiếu đúng cấu tạo, loại khí được phép sử dụng và hướng dẫn của nhà sản xuất.

Tuy nhiên, không nên quyết định thay lõi chỉ dựa vào một lần quan sát đồng hồ. Cần theo dõi chênh áp trong cùng điều kiện lưu lượng, kiểm tra tình trạng lõi, các bộ phận phụ trợ tương ứng với thiết kế bộ lọc và đối chiếu giới hạn do nhà sản xuất quy định. Nếu chênh áp vẫn cao sau khi đã loại trừ các nguyên nhân bên ngoài, lõi lọc có thể đã đến thời điểm cần thay.

Chênh Áp Qua Bộ Lọc Khí Tăng: Khi Nào Cần Thay Lõi Lọc?

Chênh Áp Qua Bộ Lọc Khí Là Gì?

Chênh áp qua bộ lọc khí là hiệu số giữa áp suất đầu vào và áp suất đầu ra của bộ lọc trong cùng một thời điểm. Có thể biểu diễn đơn giản:

Chênh áp = Áp suất đầu vào − Áp suất đầu ra

Khi khí đi qua lõi lọc, dòng khí luôn chịu một mức cản nhất định. Lõi tích tụ nhiều bụi hoặc tạp chất có thể khiến lực cản tăng, làm chênh lệch áp suất giữa đầu vào và đầu ra lớn hơn trong cùng điều kiện lưu lượng. Theo tài liệu kỹ thuật của Parker, thiết bị theo dõi chênh áp có thể giúp nhận biết tình trạng lõi bị tắc sớm, nhưng không thay thế việc đánh giá chất lượng khí sau lọc.

Chênh áp cần được đánh giá khi hệ thống đang có dòng khí đi qua, tốt nhất trong cùng điều kiện lưu lượng để so sánh. Khi thiết bị không tiêu thụ khí, áp suất hai phía có thể gần cân bằng, khiến chỉ số chênh áp thấp dù lõi lọc đã bám bẩn. Vì vậy, không nên quyết định thay lõi chỉ dựa trên số đo lúc hệ thống không tải.

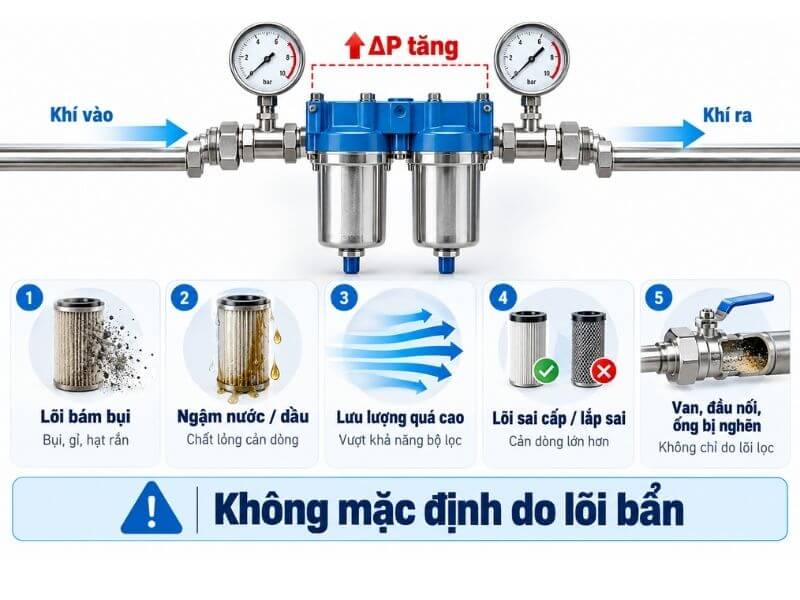

Vì Sao Chênh Áp Qua Bộ Lọc Tăng?

Chênh áp tăng khi dòng khí gặp lực cản lớn hơn tại lõi lọc hoặc trên đoạn đường dẫn gần bộ lọc. Vì vậy, không nên mặc định mọi trường hợp đều do lõi bẩn và thay lõi ngay khi chưa kiểm tra điều kiện vận hành.

Lõi Lọc Bám Bụi Hoặc Tạp Chất

Trong quá trình sử dụng, bụi, gỉ và các hạt rắn bị giữ lại trong lõi sẽ làm thu hẹp đường đi của khí. Lượng tạp chất tích tụ càng nhiều, tổn thất áp suất qua lõi càng lớn, đặc biệt khi hệ thống hoạt động ở lưu lượng cao.

Lõi Lọc Ngậm Nước, Dầu Hoặc Chất Lỏng

Nước ngưng, dầu hoặc chất lỏng khác có thể bám vào vật liệu lọc và cản trở dòng khí. Cần kiểm tra bộ xả nước, khả năng tách chất lỏng và tình trạng phần tử lọc trước khi kết luận lõi chỉ bị bám bụi.

Lưu Lượng Thực Tế Vượt Khả Năng Của Bộ Lọc

Chênh áp có thể tăng dù lõi còn sạch nếu lưu lượng đi qua vượt khả năng xử lý của bộ lọc. Trường hợp này thường xuất hiện khi nhiều thiết bị hoạt động đồng thời hoặc nhu cầu khí tăng đột ngột. Cần đối chiếu lưu lượng thực tế với thông số của đúng model. Với hệ thống cấp Nitơ cho máy cắt laser, hiện tượng máy cắt laser tụt áp khí Nitơ khi đâm xuyên cũng cần được kiểm tra từ khả năng cấp lưu lượng của nguồn đến bộ điều áp, bộ lọc và đường ống.

Vì Sao Chênh Áp Qua Bộ Lọc Tăng?

Lõi Lọc Sai Cấp Lọc Hoặc Lắp Không Đúng

Lõi có cấp lọc quá tinh so với yêu cầu có thể tạo lực cản lớn hơn dự kiến. Lõi sai kích thước, lắp lệch, biến dạng hoặc không đúng chiều cũng có thể làm dòng khí đi qua không ổn định và khiến chênh áp tăng.

Van, Đầu Nối Hoặc Đường Ống Gần Bộ Lọc Bị Hạn Chế

Van mở chưa hết, đầu nối có tiết diện nhỏ, đường ống bị gập hoặc phụ kiện bị tắc đều có thể gây sụt áp gần bộ lọc. Nếu điểm đo đặt trước và sau cả cụm thiết bị, giá trị quan sát được có thể bao gồm tổn thất từ những bộ phận này, không chỉ riêng lõi lọc.

Cách Kiểm Tra Chênh Áp Trước Và Sau Bộ Lọc

Chênh áp cần được đo tại đầu vào và đầu ra của bộ lọc trong cùng một trạng thái vận hành. Số đo khi hệ thống không tải chỉ dùng làm dữ liệu tham chiếu, kết quả khi có dòng khí ổn định mới phản ánh rõ mức cản qua bộ lọc.

• Xác nhận loại khí và điều kiện vận hành: Kiểm tra áp suất, lưu lượng dự kiến, nhiệt độ và giới hạn làm việc của bộ lọc.
• Ghi áp suất khi chưa tải: Đọc áp suất đầu vào và đầu ra sau khi hệ thống đã ổn định nhưng thiết bị cuối nguồn chưa tiêu thụ khí.
• Đo lại khi có tải: Khi hệ thống vận hành ở mức lưu lượng ổn định, ghi áp suất đồng thời tại hai điểm lấy áp phù hợp ở đầu vào và đầu ra bộ lọc. Xác định rõ phạm vi giữa hai điểm đo để tránh tính cả tổn thất áp suất của đường ống hoặc phụ kiện ngoài bộ lọc. Không so sánh các giá trị đo ở những mức lưu lượng khác nhau.
• Tính chênh áp:

 ΔP = Áp suất đầu vào − Áp suất đầu ra

• Đối chiếu thông số của đúng model: So sánh kết quả với giới hạn chênh áp, lưu lượng định mức và hướng dẫn thay lõi do nhà sản xuất công bố. Không áp dụng một ngưỡng chung cho mọi bộ lọc.
• Kiểm tra bộ lọc sau khi cô lập: Chỉ kiểm tra lõi, chén lọc, bộ xả và bề mặt làm kín sau khi đã khóa nguồn, cô lập thiết bị và xác nhận hệ thống hết áp theo đúng quy trình.

Nên ghi lại thời điểm đo, lưu lượng, áp suất đầu vào, áp suất đầu ra và giá trị ΔP. Việc theo dõi trong cùng điều kiện tải giúp nhận biết chênh áp đang tăng dần hay chỉ biến động do nhu cầu sử dụng khí thay đổi.

Chẩn Đoán Nhanh Theo Kết Quả Đo

Kết quả đo áp suất trước và sau bộ lọc giúp xác định khu vực cần ưu tiên kiểm tra. Tuy nhiên, một biểu hiện bất thường có thể liên quan đồng thời đến lõi lọc, nguồn cấp và đường ống. Vì vậy, cần đối chiếu các kết quả đo trước khi xác định bộ phận gây sụt áp.

Nếu kết quả đo chênh áp dao động bất thường, cần kiểm tra độ chính xác của đồng hồ, vị trí lấy áp và sự ổn định của lưu lượng. Trường hợp chênh áp qua bộ lọc vẫn bình thường nhưng khí đến thiết bị yếu, có thể tham khảo thêm cách kiểm tra khi khí ra cuối đường ống bị yếu để khoanh vùng nguyên nhân ngoài bộ lọc.

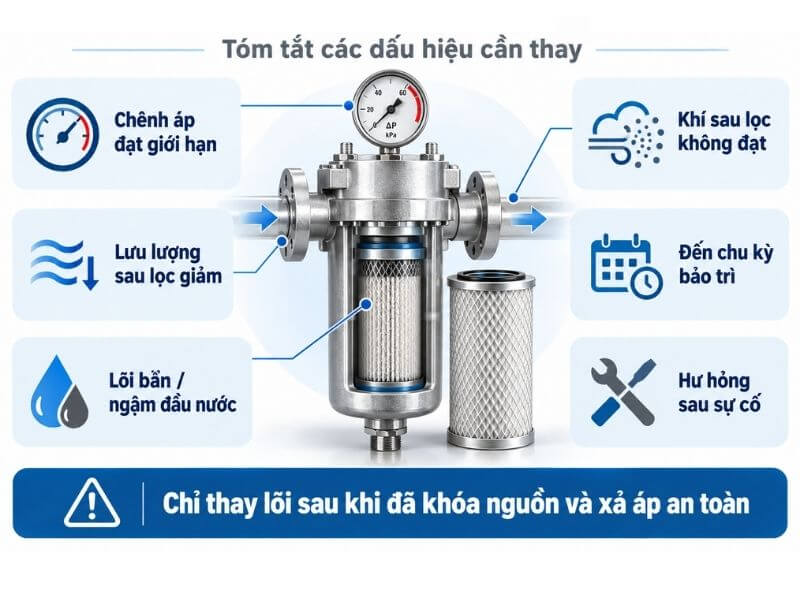

Khi Nào Cần Thay Lõi Lọc Khí?

Cần thay lõi lọc khi kết quả đo, tình trạng thực tế hoặc chu kỳ bảo trì cho thấy lõi không còn đáp ứng yêu cầu vận hành. Không nên chỉ dựa vào thời gian sử dụng hoặc quan sát bên ngoài để đưa ra quyết định.

Các trường hợp cần xem xét thay lõi gồm:

• Chênh áp đạt giới hạn của nhà sản xuất: Đo trong điều kiện có lưu lượng ổn định và đối chiếu với tài liệu của đúng model.
• Lưu lượng sau lọc không đáp ứng: Áp suất nguồn vẫn ổn định nhưng lưu lượng hoặc áp suất sau bộ lọc giảm rõ rệt.
• Lõi bị bẩn, biến dạng hoặc ngậm chất lỏng: Tạp chất, dầu hoặc nước làm tăng lực cản và có thể ảnh hưởng khả năng lọc.
• Chất lượng khí sau lọc không đạt yêu cầu: Nếu phát hiện hạt, dầu hoặc tạp chất thuộc phạm vi xử lý của bộ lọc vượt giới hạn cho phép, cần kiểm tra tình trạng lõi, khả năng lắp kín và chất lượng khí đầu vào. Chỉ thay lõi khi xác định lõi không còn đáp ứng chức năng lọc hoặc đã đến thời hạn thay theo hướng dẫn của nhà sản xuất.
• Đã đến chu kỳ bảo trì: Thay theo thời gian, số giờ vận hành hoặc điều kiện được nhà sản xuất quy định cho model đó.
• Lõi bị hư hỏng hoặc nhiễm bẩn sau sự cố: Chẳng hạn, chất lỏng tràn vào bộ lọc, đường ống bị nhiễm bẩn hoặc lõi chịu chênh áp bất thường.

Khi Nào Cần Thay Lõi Lọc Khí?

Không có một ngưỡng chênh áp thay lõi áp dụng cho mọi bộ lọc. Chẳng hạn, một số dòng bộ lọc khí nén SMC AFF quy định thay lõi khi tổn thất áp suất đạt 0,1 MPa hoặc đến thời hạn bảo trì tương ứng. Đây chỉ là ví dụ theo tài liệu của dòng thiết bị cụ thể, không phải ngưỡng chung cho mọi bộ lọc khí.

Chỉ tháo hoặc thay lõi sau khi đã khóa nguồn, cô lập bộ lọc, xả áp và xác nhận hệ thống không còn áp suất theo đúng quy trình.

Có Nên Chỉ Dựa Vào Đồng Hồ Chênh Áp Không?

Không. Đồng hồ chênh áp cho biết mức tổn thất áp suất qua bộ lọc, nhưng không phản ánh đầy đủ khả năng giữ tạp chất hoặc chất lượng khí đầu ra.

Chênh áp thấp chưa chứng minh lõi vẫn lọc đúng cấp. Lõi có thể bị hư hỏng, lắp sai, rách hoặc xuất hiện đường khí đi tắt nhưng đồng hồ chưa chắc ghi nhận mức chênh áp cao. Ngược lại, chênh áp tăng cũng có thể liên quan đến lưu lượng vượt thiết kế, chất lỏng tích tụ hoặc điểm nghẽn gần bộ lọc, không chỉ do lõi bẩn.

Nếu ứng dụng yêu cầu kiểm soát nghiêm hạt, dầu, hơi ẩm hoặc độ tinh khiết, cần đánh giá khí đầu ra theo quy trình phù hợp, không dùng đồng hồ chênh áp để thay thế phép kiểm tra chất lượng khí.

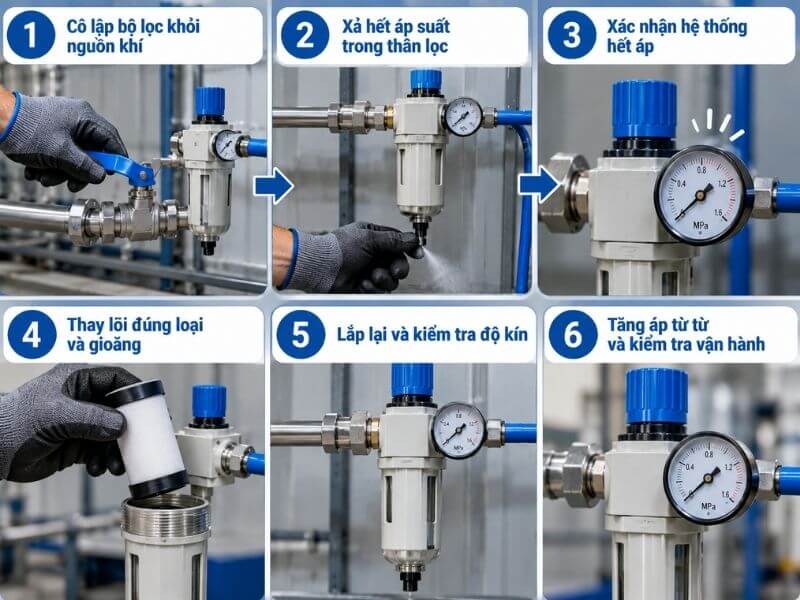

Lưu Ý An Toàn Khi Thay Lõi

Trước khi mở thân hoặc chén lọc, phải cô lập hoàn toàn bộ lọc và xả hết áp suất bên trong. Không dựa riêng vào trạng thái của van khóa để kết luận thiết bị đã an toàn.

Thực hiện theo trình tự:

• Cô lập bộ lọc khỏi nguồn khí: Khóa các van liên quan theo quy trình của hệ thống và ngăn thiết bị bị cấp áp trở lại ngoài ý muốn.
• Xả hết áp suất trong thân lọc: Sử dụng đúng điểm xả và phương pháp được nhà sản xuất quy định.
• Xác nhận hệ thống hết áp: Kiểm tra đồng hồ và xác minh áp suất tồn dư đã được giải phóng qua phương tiện xả phù hợp theo hướng dẫn của nhà sản xuất. Không chỉ dựa vào một đồng hồ để kết luận thân lọc đã an toàn.
• Không nới chén lọc khi còn áp: Áp suất tồn dư có thể làm chén lọc hoặc bộ phận lắp ghép bật ra, gây chấn thương.
• Lắp đúng lõi và gioăng: Dùng đúng mã, kích thước, cấp lọc và vật liệu tương thích với model, loại khí cùng điều kiện vận hành.
• Kiểm tra độ kín trước khi sử dụng lại: Tăng áp từ từ theo hướng dẫn, kiểm tra các vị trí làm kín và xác nhận hệ thống hoạt động ổn định.

Lưu Ý An Toàn Khi Thay Lõi

Hướng dẫn thay lõi lọc khí nén Atlas Copco cũng nhấn mạnh phải tắt thiết bị, cách ly nguồn và xả áp trước khi mở vỏ bộ lọc để thay lõi.

Nếu bộ lọc dùng cho Oxy, khí dễ cháy, khí độc hoặc ứng dụng yêu cầu độ sạch cao, việc thay lõi cần do người có chuyên môn thực hiện theo quy trình riêng của hệ thống.

Câu Hỏi Thường Gặp

Chênh Áp Bao Nhiêu Thì Phải Thay Lõi Lọc?

Không có một mức chênh áp dùng chung cho mọi lõi lọc. Cần đo khi hệ thống có lưu lượng ổn định, sau đó đối chiếu giới hạn thay lõi trong tài liệu của đúng model. Ngoài chênh áp, cũng phải xem xét thời gian sử dụng, tình trạng lõi và chất lượng khí đầu ra.

Đồng Hồ Vẫn Đủ Áp Nhưng Khí Sau Lọc Yếu Do Đâu?

Đồng hồ phía nguồn có thể vẫn báo đủ áp khi không tải, nhưng áp suất và lưu lượng sau lọc giảm khi thiết bị tiêu thụ khí. Nguyên nhân có thể là lõi bị tắc, bộ lọc không đủ lưu lượng, van mở chưa hết, đường ống bị hạn chế hoặc thiết bị cuối nguồn tiêu thụ vượt khả năng cấp.

Có Thể Vệ Sinh Rồi Dùng Lại Lõi Lọc Không?

Chỉ vệ sinh và tái sử dụng nếu nhà sản xuất xác nhận lõi được thiết kế cho việc đó, đồng thời quy định rõ phương pháp làm sạch và tiêu chí kiểm tra. Không tự rửa, thổi hoặc tái sử dụng lõi dùng một lần vì có thể làm hỏng vật liệu lọc, thay đổi cấp lọc hoặc đưa tạp chất trở lại hệ thống.

Thay Lõi Xong Có Cần Kiểm Tra Độ Kín Không?

Có. Sau khi lắp đúng lõi và gioăng, cần đưa hệ thống lên áp từ từ rồi kiểm tra độ kín tại chén lọc, thân lọc, ren và các điểm vừa tháo lắp. Chỉ đưa bộ lọc trở lại vận hành khi không phát hiện rò rỉ và áp suất, lưu lượng hoạt động ổn định.

Kết Luận

Chênh áp qua bộ lọc khí tăng có thể liên quan đến lõi tích tụ tạp chất, chất lỏng hoặc lưu lượng vận hành vượt thiết kế. Để quyết định có cần thay lõi hay không, phải so sánh số đo trong cùng điều kiện lưu lượng, kiểm tra tình trạng bộ lọc và đối chiếu giới hạn của đúng model.

Liên hệ Khí Việt Tâm tư vấn nguồn khí công nghiệp phù hợp với hệ thống bộ lọc khí

Không nên xem chênh áp là chỉ tiêu duy nhất đánh giá hiệu quả lọc. Đối với hệ thống có yêu cầu cao về độ sạch của khí, cần kiểm tra thêm chất lượng khí đầu ra và thực hiện bảo trì theo hướng dẫn của nhà sản xuất.
