Máy Cảnh Báo Thiếu Oxy Cho Xưởng Dùng Argon, Nitơ Nên Đặt Ở Đâu?

Argon và Nitơ không có mùi cảnh báo. Khi rò rỉ trong khu vực kín hoặc thông gió kém, hai loại khí này có thể chiếm chỗ của không khí, làm nồng độ Oxy giảm và gây nguy hiểm trước khi người lao động nhận ra. Vì vậy, xưởng sử dụng hai loại khí này cần đánh giá nguy cơ thiếu Oxy và lựa chọn phương án giám sát phù hợp.

Tuy nhiên, lắp máy cảnh báo thiếu Oxy không đồng nghĩa khu vực đã được giám sát hiệu quả. Nếu cảm biến đặt xa nguồn rò, nằm ngoài hướng phát tán của khí, bị luồng gió sạch tác động hoặc không đại diện cho khu vực người lao động làm việc, thiết bị có thể phản ứng chậm hoặc cho số liệu không phản ánh đúng vị trí nguy hiểm. Do đó, vị trí lắp phải được xác định theo nguồn khí, thông gió, cấu trúc nhà xưởng và đánh giá rủi ro thực tế, không chỉ dựa vào việc Argon hay Nitơ nặng hoặc nhẹ hơn không khí.

Phạm vi bài viết: Nội dung dưới đây áp dụng chủ yếu cho hệ thống cảnh báo thiếu Oxy cố định trong xưởng sử dụng Argon hoặc Nitơ. Máy đo khí cá nhân, thiết bị đo di động trước khi vào không gian kín và đầu dò CO2, khí độc hoặc khí cháy có mục đích khác, không được xem là phương án thay thế lẫn nhau.

Máy Cảnh Báo Thiếu Oxy Cho Xưởng Dùng Argon, Nitơ Nên Đặt Ở Đâu?

Máy Cảnh Báo Thiếu Oxy Phát Hiện Điều Gì?

Máy cảnh báo thiếu Oxy đo nồng độ O2 tại vị trí đặt cảm biến. Khi giá trị đo xuống dưới ngưỡng đã cài đặt, thiết bị sẽ kích hoạt còi, đèn hoặc gửi tín hiệu đến hệ thống giám sát, tùy theo cấu hình.

• Thiết bị đo nồng độ Oxy: Cảm biến phản ánh lượng O2 tại điểm đo, không đo trực tiếp lượng Argon hoặc Nitơ đã thoát ra.
• Thiết bị cảnh báo theo ngưỡng: Ngưỡng báo động phải được thiết lập theo đánh giá rủi ro, yêu cầu áp dụng và hướng dẫn của nhà sản xuất, không tự thay đổi chỉ để tránh báo động thường xuyên.
• Không xác định loại khí đang rò: Nồng độ O2 giảm cho biết không khí tại cảm biến đang thiếu Oxy, nhưng không chứng minh nguyên nhân là Argon, Nitơ hay một yếu tố khác.
• Không xác định chính xác điểm rò: Thiết bị chỉ đo tại vị trí cảm biến. Muốn tìm nguồn rò phải kiểm tra hệ thống bằng phương pháp phù hợp, không đi theo hướng nghi có khí tích tụ khi chưa bảo đảm an toàn.
• Không thay thế đầu dò khí chuyên dụng: Cảm biến O2 khác với cảm biến CO2 hoặc thiết bị phân tích được thiết kế để định lượng một loại khí cụ thể. Trong xưởng sử dụng Argon hoặc Nitơ, máy cảnh báo thiếu Oxy thường được dùng để nhận biết hậu quả khí chiếm chỗ không khí, nếu cần xác định trực tiếp nồng độ từng khí, phải dùng thiết bị phân tích phù hợp.

HSE khuyến nghị sử dụng máy đo Oxy được hiệu chuẩn phù hợp khi kiểm tra nồng độ O2 trong môi trường có nguy cơ ngạt do khí bảo vệ hoặc khí trơ.

Nên Đặt Máy Cảnh Báo Thiếu Oxy Ở Những Vị Trí Nào?

Máy cảnh báo thiếu Oxy nên được bố trí tại nơi khí có khả năng thoát ra và nơi người lao động có thể tiếp xúc với môi trường thiếu Oxy. Vị trí cuối cùng phải dựa trên đánh giá rủi ro, sơ đồ thông gió, đặc điểm nhà xưởng và hướng dẫn của nhà sản xuất. Một cảm biến không tự động bao phủ được toàn bộ xưởng.

Gần Khu Vực Có Khả Năng Phát Sinh Rò Rỉ

Cần xem xét lắp cảm biến gần nguồn phát thải hoặc những vị trí có nguy cơ rò rỉ cao, gồm:

• Giàn chai, cụm góp khí và trạm cấp Argon hoặc Nitơ.
• Bình, bồn Nitơ lỏng và khu vực chuyển nạp.
• Bộ hóa hơi, bộ điều áp và điểm đấu nối.
• Van, mặt bích, khớp nối, ống mềm và thiết bị sử dụng khí.
• Điểm xả hoặc khu vực khí có thể thoát ra trong vận hành, nếu khí không được dẫn đến vị trí an toàn bên ngoài.

Cảm biến cần được bố trí đủ gần để phát hiện sớm sự suy giảm Oxy, nhưng không đặt ngay trong luồng khí phun hoặc tại nơi dễ đóng băng, ngưng tụ, rung mạnh hay bị thiết bị che khuất. Cao độ cảm biến không nên được chọn chỉ theo khối lượng riêng của khí mà phải xét thêm hướng rò, luồng thông gió, vật cản và vùng hô hấp của người làm việc. Nguyên tắc xác định chiều cao được trình bày ở phần tiếp theo.

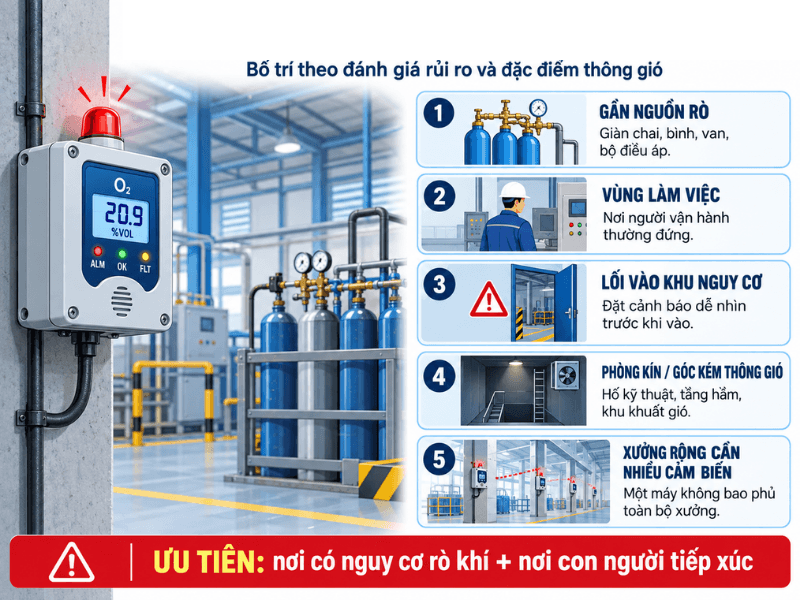

Nên Đặt Máy Cảnh Báo Thiếu Oxy Ở Những Vị Trí Nào?

Tại Vùng Làm Việc Và Đường Tiếp Cận

Ngoài khu vực nguồn rò, cần giám sát những vị trí người lao động thường đứng, vận hành hoặc đi vào:

• Vùng làm việc và vùng hô hấp của người vận hành.
• Phòng kín, hố kỹ thuật, rãnh, tầng hầm hoặc góc khó thông gió.
• Khu vực nằm sau vách ngăn hoặc tách biệt với luồng thông gió chính.
• Lối vào phòng chứa khí, phòng cấp khí hoặc khu vực có nguy cơ thiếu Oxy.
• Tuyến tiếp cận nơi nhân viên bảo trì, kiểm tra hoặc thay bình thường xuyên đi qua.

Đối với phòng kín hoặc khu vực có kiểm soát lối vào, tín hiệu đèn và còi cần được bố trí để người bên ngoài nhận biết tình trạng nguy hiểm trước khi bước vào. Nếu bên trong thường có người làm việc, cảnh báo cũng phải đủ rõ để họ kịp rời khỏi khu vực.

Trong EIGA Doc 149 dành cho hệ thống tạo Oxy và Nitơ PSA hoặc màng, cảm biến được bố trí tại nơi có khả năng xuất hiện môi trường thiếu Oxy cao nhất và tín hiệu cảnh báo phải nhận biết rõ tại điểm người đi vào.

Khi vận dụng cho xưởng sử dụng bình, dàn chai hoặc bồn khí, vị trí thực tế vẫn phải được xác định lại theo đánh giá rủi ro tại hiện trường.

Xưởng rộng, có nhiều nguồn khí, vách ngăn hoặc vùng thông gió khác nhau có thể cần nhiều cảm biến thay vì một máy duy nhất. Máy cố định cũng không thay thế việc kiểm tra khí quyển bằng thiết bị phù hợp trước khi đi vào không gian kín hoặc khu vực vừa xảy ra rò rỉ.

Độ Cao Đặt Cảm Biến Được Xác Định Như Thế Nào?

Không có một độ cao cố định phù hợp cho mọi máy cảnh báo thiếu Oxy. Cảm biến phải được đặt tại vị trí có thể phát hiện sớm tình trạng thiếu Oxy và phản ánh đúng vùng người lao động có khả năng tiếp xúc.

Không nên quyết định vị trí chỉ dựa vào việc Argon nặng hơn không khí hoặc Nitơ có khối lượng riêng gần với không khí. Dòng khí rò dưới áp suất, nhiệt độ khí thoát, hoạt động của quạt thông gió, máy móc và con người đều có thể làm thay đổi hướng phát tán.

Đặc biệt, Nitơ lạnh thoát ra từ hệ thống khí lỏng có thể lan sát sàn trong giai đoạn đầu. HSE cũng lưu ý không nên xây dựng biện pháp an toàn chỉ dựa trên giả định khí sẽ chìm xuống hoặc bay lên.

Khi xác định độ cao lắp cảm biến, cần đánh giá đồng thời:

• Vị trí và độ cao của nguồn có khả năng rò rỉ.
• Khí thoát ra ở dạng khí nén, hơi lạnh hay từ chất lỏng lạnh sâu.
• Hướng cấp và hút của hệ thống thông gió.
• Hố thấp, vách ngăn, góc khuất và khu vực khí có thể tích tụ.
• Vùng hô hấp và vị trí làm việc thường xuyên của người vận hành.
• Khả năng cảm biến bị ảnh hưởng bởi luồng khí sạch, hơi nước, đóng băng, nhiệt hoặc rung động.

Cảm biến không nên đặt ngay trước cửa cấp gió sạch nếu vị trí đó làm số đo không đại diện cho khu vực có nguy cơ. Với phòng lớn, có nhiều tầng, vách ngăn hoặc nguồn rò ở các độ cao khác nhau, có thể phải bố trí nhiều cảm biến thay vì chỉ chọn một độ cao duy nhất.

Độ cao cuối cùng phải được xác định qua đánh giá rủi ro, đặc điểm phát tán khí tại khu vực và hướng dẫn lắp đặt của đúng model cảm biến.

Những Vị Trí Không Nên Đặt Cảm Biến

Không nên đặt cảm biến tại nơi khiến mẫu không khí đo được không đại diện cho khu vực có nguy cơ thiếu Oxy. Vị trí thuận tiện lắp đặt chưa chắc là vị trí phù hợp để phát hiện sớm sự cố.

• Sát cửa ra vào hoặc miệng cấp khí sạch: Không khí bên ngoài hoặc luồng gió cấp có thể làm nồng độ Oxy tại cảm biến cao hơn khu vực làm việc, khiến thiết bị phản ứng chậm khi khí trơ tích tụ ở vị trí khác.
• Ngay trước quạt hút mạnh: Luồng hút có thể cuốn khí qua cảm biến quá nhanh hoặc làm số đo không đại diện cho vùng người lao động đang tiếp xúc.
• Góc bị máy móc hoặc vật tư che kín: Vật cản có thể hạn chế sự lưu thông không khí đến đầu dò. Không đặt cảm biến phía sau tủ, kệ hàng hoặc thiết bị lớn nếu vị trí đó không thuộc vùng cần giám sát.
• Nơi có điều kiện môi trường vượt giới hạn thiết bị: Tránh khu vực có nhiệt độ, độ ẩm, bụi, nước ngưng tụ, rung động hoặc nguy cơ đóng băng vượt thông số của cảm biến.
• Vị trí khó tiếp cận để kiểm tra và hiệu chuẩn: Cảm biến cần được bố trí sao cho có thể kiểm tra chức năng, hiệu chuẩn, vệ sinh và thay thế theo hướng dẫn của nhà sản xuất mà không tạo thêm rủi ro cho người thực hiện.

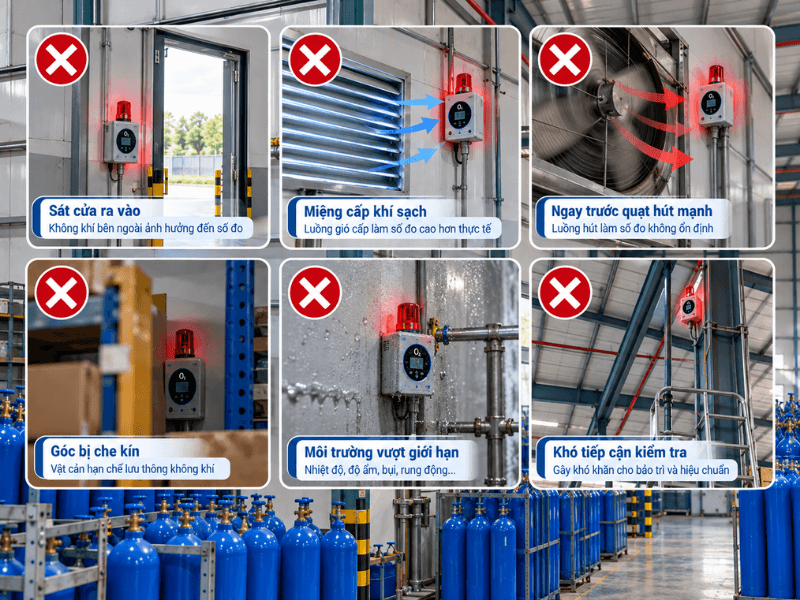

Những Vị Trí Không Nên Đặt Cảm Biến

Các vị trí trên không phải lúc nào cũng bị loại bỏ tuyệt đối. Quyết định cuối cùng phải dựa trên hướng phát tán khí, luồng thông gió, vùng làm việc, yêu cầu bảo trì và hướng dẫn của đúng model cảm biến. Sau khi lắp đặt, cần xác nhận cảm biến có thể phát hiện tình trạng thiếu Oxy tại khu vực cần bảo vệ, thay vì chỉ kiểm tra việc thiết bị đã bật và hiển thị số đo.

Một Cảm Biến Có Đủ Cho Toàn Bộ Xưởng Không?

Số lượng cảm biến phụ thuộc vào khả năng mỗi điểm đo đại diện cho khu vực cần bảo vệ. Máy cảnh báo chỉ đo nồng độ Oxy tại vị trí đặt đầu dò, nếu khí trơ tích tụ ở khu vực khác, cảm biến có thể phản ứng chậm hoặc không phản ánh đúng mức độ nguy hiểm. Vì vậy, số điểm đo phải được xác định theo nguồn có khả năng rò rỉ, cấu trúc xưởng, luồng thông gió và những khu vực người lao động thường xuyên có mặt.

Không thể kết luận một cảm biến là đủ chỉ vì phòng nhỏ hoặc chỉ có một nguồn rò dự kiến. Chỉ nên sử dụng một điểm đo khi đánh giá rủi ro, đặc điểm thông gió, phạm vi bao phủ của đúng model và kết quả kiểm tra sau lắp đặt xác nhận điểm đó đại diện cho toàn bộ khu vực cần bảo vệ.

Không nên áp dụng một khoảng cách cố định giữa các cảm biến cho mọi nhà xưởng. Số lượng và vị trí đầu dò phải được xác định theo đánh giá rủi ro, sơ đồ mặt bằng, nguồn rò, điều kiện thông gió và hướng dẫn của nhà sản xuất thiết bị.

Cần Kiểm Tra Gì Sau Khi Lắp Đặt?

Sau khi lắp máy cảnh báo thiếu Oxy, không nên chỉ kiểm tra thiết bị có sáng màn hình hay không. Toàn bộ chuỗi phát hiện, cảnh báo và phản ứng của hệ thống cần được xác nhận trước khi đưa vào sử dụng.

• Kiểm tra còi, đèn và màn hình: Xác nhận số đo hiển thị rõ, còi đủ nghe và đèn cảnh báo có thể nhận biết tại khu vực làm việc, lối vào và vị trí có tiếng ồn lớn.
• Thử chức năng theo hướng dẫn: Dùng phương pháp và khí thử được nhà sản xuất quy định để xác nhận khí có thể đến cảm biến và các mức báo động đều hoạt động. Kiểm tra chức năng chỉ xác nhận khả năng phản ứng, không thay thế việc hiệu chuẩn độ chính xác.
• Kiểm tra nguồn điện: Xác nhận nguồn cấp ổn định, cảnh báo mất nguồn và khả năng chuyển sang nguồn dự phòng nếu hệ thống có trang bị.
• Kiểm tra tín hiệu liên động: Nếu máy được kết nối với quạt hút, còi trung tâm, hệ thống quản lý tòa nhà hoặc cơ cấu ngắt khí, phải thử từng chức năng theo kịch bản được phê duyệt.
• Lập kế hoạch hiệu chuẩn và bảo trì: Ghi lại ngày lắp đặt, ngày kiểm tra, chu kỳ hiệu chuẩn, tuổi thọ dự kiến của cảm biến và người chịu trách nhiệm thực hiện. Tần suất phải theo hướng dẫn của đúng model và điều kiện vận hành thực tế.
• Xây dựng quy trình khi có báo động: Quy định rõ người lao động phải dừng công việc, rời khỏi khu vực theo lối an toàn, cảnh báo người khác và liên hệ người phụ trách. Không tự đi vào khu vực nghi thiếu Oxy để tìm điểm rò.

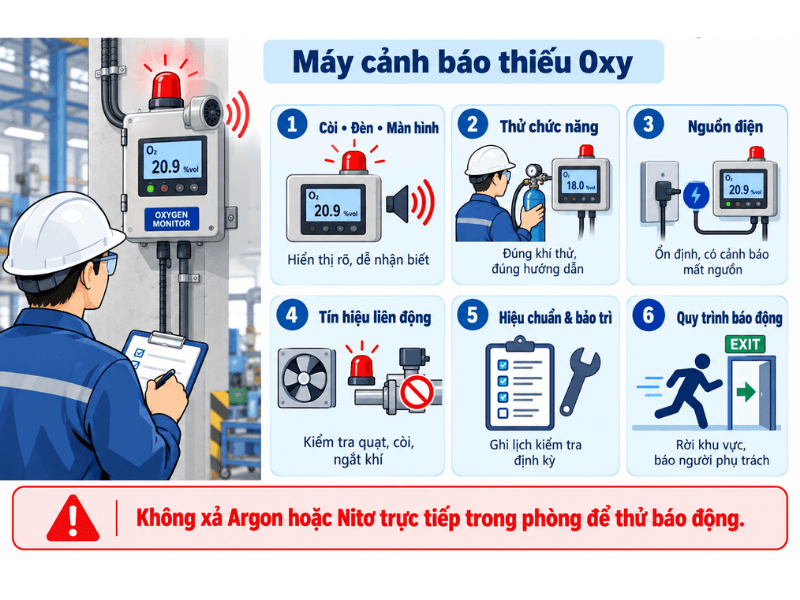

Cần Kiểm Tra Gì Sau Khi Lắp Đặt?

Không nên xả Argon hoặc Nitơ trực tiếp vào phòng chỉ để thử chuông báo. Việc kiểm tra phải được thực hiện có kiểm soát bằng phương pháp phù hợp, đồng thời ghi nhận kết quả để làm cơ sở cho các lần kiểm tra và hiệu chuẩn tiếp theo.

Câu Hỏi Thường Gặp

Máy Cảnh Báo Thiếu Oxy Có Phát Hiện Được Argon Hoặc Nitơ Rò Rỉ Không?

Máy không nhận diện trực tiếp Argon hoặc Nitơ. Thiết bị chỉ cảnh báo khi khí rò rỉ làm nồng độ Oxy tại vị trí cảm biến giảm xuống ngưỡng cài đặt. Vì vậy, máy không cho biết khí nào đang rò, vị trí rò ở đâu hoặc nồng độ Argon, Nitơ trong không khí.

Nếu lượng rò nhỏ, khí chưa lan đến cảm biến hoặc đầu dò được đặt sai vị trí, máy có thể chưa phát cảnh báo dù hệ thống đang có bất thường.

Có Nên Đặt Cảm Biến Sát Sàn Không?

Không nên mặc định đặt sát sàn. Argon có xu hướng tích tụ ở vùng thấp trong không khí ít chuyển động, nhưng dòng khí rò dưới áp suất, nhiệt độ, quạt thông gió, máy móc và hoạt động của con người có thể làm thay đổi hướng phát tán. Nitơ ở nhiệt độ môi trường có khối lượng riêng gần với không khí, còn Nitơ lạnh mới thoát ra có thể lan thấp trong giai đoạn đầu.

Độ cao cảm biến phải được xác định theo nguồn rò, điều kiện thông gió, cấu trúc phòng, vùng làm việc và hướng dẫn của nhà sản xuất.

Xưởng Thông Thoáng Có Cần Máy Cảnh Báo Thiếu Oxy Không?

Không thể kết luận chỉ dựa vào cảm giác xưởng thông thoáng. Hệ thống thông gió có thể giảm nguy cơ nhưng vẫn có khả năng xuất hiện vùng khí tù đọng, quạt ngừng hoạt động hoặc lượng khí thoát vượt khả năng pha loãng.

Việc có cần lắp máy hay không phải dựa trên đánh giá rủi ro, gồm lượng khí lưu trữ, số nguồn rò, thể tích xưởng, độ tin cậy của thông gió và vị trí người làm việc. Nếu hậu quả của một sự cố rò khí có thể tạo môi trường thiếu Oxy, cần xem xét hệ thống cảnh báo phù hợp.

Máy Cảnh Báo Thiếu Oxy Có Thay Thế Đầu Dò CO2 Được Không?

Không. Cảm biến Oxy đo mức O2, còn đầu dò CO2 đo trực tiếp nồng độ CO2. CO2 không chỉ chiếm chỗ của không khí mà còn có thể gây tác động sinh lý khi nồng độ tăng, trong khi mức Oxy vẫn chưa giảm đến ngưỡng kích hoạt cảnh báo.

Nếu khu vực có nguy cơ rò CO2, phải đánh giá nhu cầu dùng đầu dò CO2 chuyên dụng hoặc thiết bị đa cảm biến, không dựa riêng vào máy cảnh báo thiếu Oxy.

Khi Máy Báo Thiếu Oxy, Người Vận Hành Phải Làm Gì?

Người vận hành phải dừng công việc, rời khỏi khu vực theo lối an toàn và cảnh báo những người xung quanh. Không quay lại để tìm điểm rò, khóa van hoặc cứu người nếu chưa được đào tạo và chưa có phương tiện bảo vệ phù hợp.

Chỉ cô lập nguồn khí từ vị trí an toàn khi quy trình cho phép và người thực hiện có đủ năng lực. Sau đó cần báo người phụ trách, thực hiện phương án ứng phó của cơ sở và gọi lực lượng khẩn cấp nếu sự cố không kiểm soát được. Không cho người quay lại cho đến khi khu vực được kiểm tra và xác nhận an toàn.

Kết Luận

Vị trí đặt máy cảnh báo thiếu Oxy phải được xác định theo nguồn có khả năng rò rỉ, hướng phát tán, luồng thông gió, vùng hô hấp của người lao động và cấu trúc thực tế của xưởng. Không nên áp dụng một độ cao hoặc khoảng cách cố định cho mọi khu vực chỉ dựa vào chênh lệch khối lượng riêng giữa Argon, Nitơ và không khí.

Việc lựa chọn số lượng, độ cao và vị trí cảm biến nên do người có chuyên môn thực hiện dựa trên đánh giá rủi ro và tài liệu của đúng model thiết bị. Sau khi lắp đặt, cần kiểm tra chức năng cảnh báo, nguồn điện, tín hiệu liên động và lập kế hoạch hiệu chuẩn định kỳ trước khi đưa hệ thống vào vận hành.
